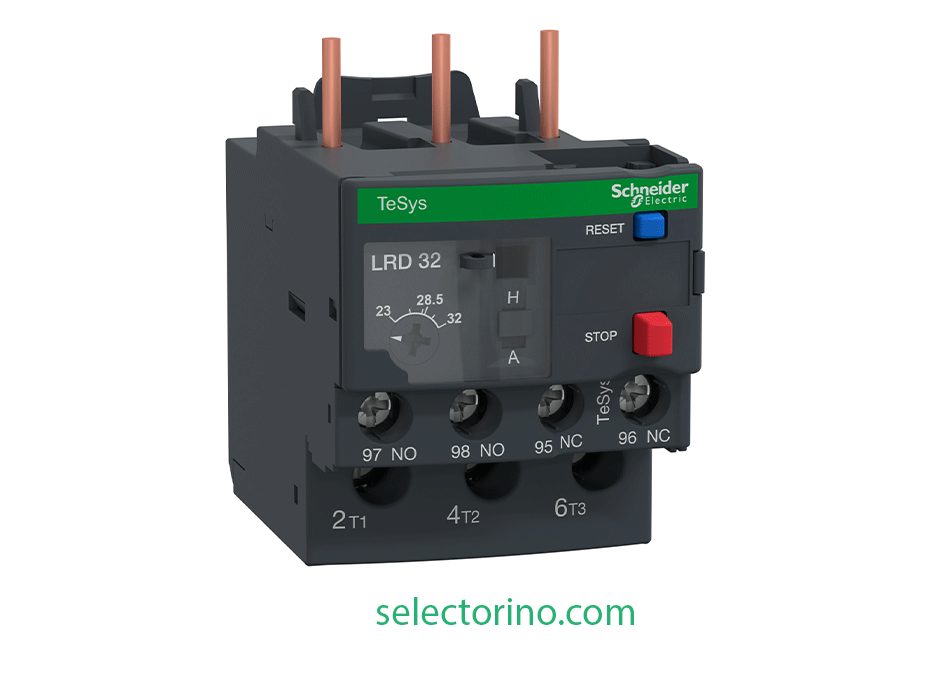

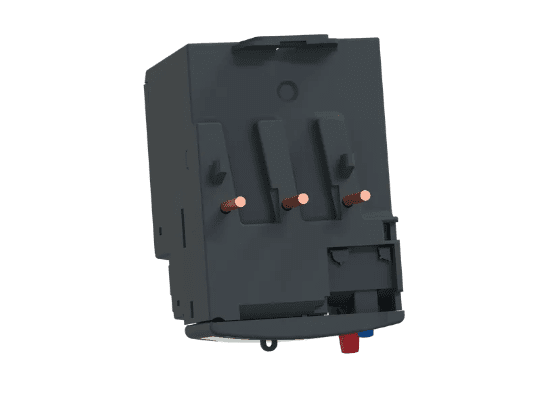

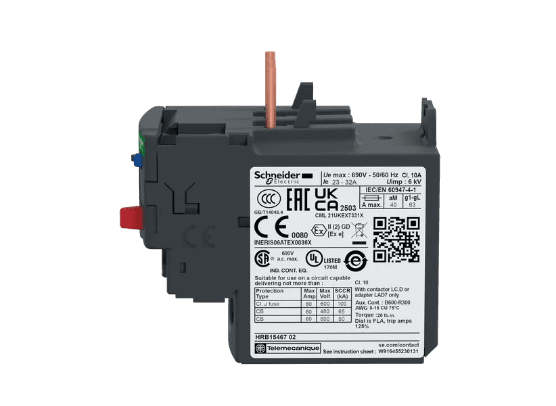

بی‌متال LRD32 (23-32 آمپر) اشنایدر Schneider

رله اضافه‌بار حرارتی اشنایدر LRD32 (TeSys LRD) | بازه تنظیم 23 تا 32 آمپر، Class 10A

رله اضافه‌بار حرارتی Schneider Electric LRD32 از سری TeSys Deca / TeSys LRD یک رله اضافه‌بار حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافه‌بار، عدم‌تعادل فاز و قطع فاز است. این مدل با محدوده تنظیم جریان 23 تا 32 آمپر و کلاس حفاظتی Class 10A، برای حفاظت از الکتروموتورهای سه‌فاز در کاربردهای صنعتی، تابلوهای MCC و مدارهای راه‌اندازی مستقیم یا ستاره-مثلث گزینه‌ای حرفه‌ای و قابل‌اعتماد محسوب می‌شود.

---

مشخصات فنی رله حرارتی Schneider LRD32

مشخصات عمومی

• کد محصول: LRD32
• سری / نام محصول: TeSys Deca / TeSys LRD
• نوع محصول: رله اضافه‌بار حرارتی دیفرانسیلی
• کاربرد: حفاظت موتور
• ابعاد (ارتفاع × عرض × عمق): 66 × 45 × 70 میلی‌متر
• وزن خالص: 0.124 کیلوگرم

سازگاری با کنتاکتورهای TeSys (LC1D)

رله حرارتی LRD32 با کنتاکتورهای زیر سازگار است:

• LC1D25
• LC1D32
• LC1D38

این سازگاری باعث می‌شود LRD32 به‌راحتی در کنار تجهیزات استاندارد سری TeSys Deca نصب شده و یک مجموعه حفاظتی-کنترلی یکپارچه ایجاد کند.

---

محدوده تنظیم جریان و کلاس حفاظتی

بازه تنظیم جریان (Ir)

• 23 تا 32 آمپر

کلاس اضافه‌بار

• Class 10A (مطابق IEC 60947-4-1)

این رنج برای موتورهایی مناسب است که جریان نامی واقعی آن‌ها در بازه 23 تا 32 آمپر قرار دارد. برای رسیدن به بهترین حفاظت، باید پیچ تنظیم رله بر اساس جریان پلاک موتور (FLC) تنظیم شود؛ زیرا تنظیم کمتر از حد نیاز می‌تواند باعث تریپ بی‌مورد و تنظیم بالاتر از حد صحیح می‌تواند باعث کاهش اثربخشی حفاظت حرارتی شود.

---

عملکرد حفاظتی و مشخصات الکتریکی

نوع شبکه / فرکانس

• AC / DC
• 0 تا 400 هرتز

ولتاژهای نامی

• Ui: تا 690V (IEC) / 600V (UL, CSA)
• Ue: 690V AC
• Uimp: 6kV

آستانه تریپ و حفاظت در برابر قطع فاز

• آستانه تریپ: $1.14\pm 0.06\times Ir$
• تریپ در حالت قطع فاز: در 130٪ Ir در حالت دو فاز (فاز سوم = 0)

این مشخصات نشان می‌دهد که LRD32 علاوه بر حفاظت کلاسیک در برابر اضافه‌بار، نسبت به عدم تقارن شدید جریان و از دست رفتن یک فاز نیز حساس است؛ موضوعی که برای جلوگیری از سوختن موتور سه‌فاز اهمیت بسیار بالایی دارد.

---

کنتاکت کمکی و مشخصات مدار سیگنالینگ

کنتاکت کمکی

• 1NO + 1NC

جریان‌های مدار سیگنالینگ

• Ith: 5A
• AC-15: 1.5A در 240V
• DC-13: 0.1A در 250V

فیوز پیشنهادی برای مدار سیگنالینگ

• 4A gG / 4A BS

وجود یک کنتاکت باز و یک کنتاکت بسته کمکی، امکان پیاده‌سازی مدارهای آلارم، اینترلاک، فیدبک به PLC، نمایش خطا یا قطع بوبین کنتاکتور را به‌صورت استاندارد فراهم می‌کند.

---

نوع کنترل، نصب و اتصالات

نوع کنترل

• دکمه قرمز Stop
• دکمه آبی Reset

جبران‌سازی دما

• 20- تا 60+ درجه سانتی‌گراد

وجود Temperature Compensation موجب می‌شود عملکرد رله در بازه وسیعی از دمای محیط، پایدار باقی بماند و خطای ناشی از تغییرات دمای تابلو یا محیط صنعتی کاهش یابد.

روش نصب

• نصب روی صفحه (با متعلقات)
• نصب روی ریل (با متعلقات)
• نصب زیر کنتاکتور

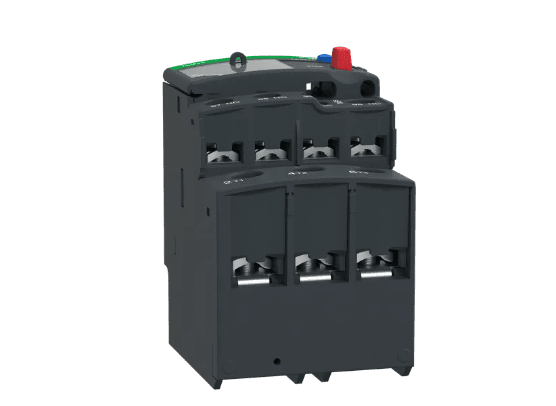

اتصالات

• مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)
• مدار قدرت: ترمینال پیچی 1×
  • 1.5…10 mm² انعطاف‌پذیر بدون سرسیم
  • 1…6 mm² انعطاف‌پذیر با سرسیم
  • 1.5…10 mm² مفتولی

گشتاور سفت‌کردن

• مدار کنترل: 1.7 N·m
• مدار قدرت: 2.5 N·m

رعایت گشتاور سفت‌کردن توصیه‌شده، به‌ویژه در مدار قدرت، برای جلوگیری از شل‌شدن اتصال، افزایش مقاومت تماس، گرم‌شدن ترمینال و کاهش عمر تجهیز ضروری است.

---

شرایط محیطی و دوام صنعتی

درجه حفاظت و بازه دمایی

• درجه حفاظت: IP20 (مطابق IEC 60529)
• دمای کاری: 20- تا 60+ درجه سانتی‌گراد (بدون derating)
• دمای نگهداری: 60- تا 70+ درجه سانتی‌گراد

مقاومت در برابر عوامل محیطی و مکانیکی

• مقاومت در برابر شعله: UL 94 V1
• مقاومت اقلیمی: IACS E10
• لرزش: 6 Gn (IEC 60068-2-6)
• شوک: 15 Gn / 11 ms (IEC 60068-2-7)

استقامت دی‌الکتریک

• 1.89 kV در 50 Hz (مطابق IEC 60947-1)

این مشخصات نشان می‌دهد که LRD32 برای کار در شرایط صنعتی، تابلوهای برق با لرزش مکانیکی و محیط‌های کاری متنوع طراحی شده است.

---

استانداردها و گواهی‌ها

استانداردهای محصول

• EN/IEC 60947-4-1
• EN/IEC 60947-5-1
• UL 60947-4-1
• UL 60947-5-1
• CSA C22.2 No 60947-4-1
• CSA C22.2 No 60947-5-1
• GB/T 14048.4
• GB/T 14048.5
• EN 50495

گواهی‌ها / تأییدیه‌ها

• IEC
• UL
• CSA
• CCC
• EAC
• BV
• RINA
• DNV-GL
• LROS
• ATEX INERIS
• UKCA

---

مزایای کلیدی رله حرارتی LRD32

• مناسب برای موتورهای با جریان نامی 23 تا 32 آمپر
• دارای Class 10A برای حفاظت استاندارد و دقیق موتور
• حفاظت مؤثر در برابر اضافه‌بار، عدم تعادل و قطع فاز
• سازگار با کنتاکتورهای LC1D25، LC1D32 و LC1D38
• برخوردار از جبران‌سازی دمایی برای عملکرد پایدار
• امکان نصب روی صفحه، روی ریل یا زیر کنتاکتور
• کیفیت ساخت صنعتی با تأییدیه‌های معتبر جهانی

---

خرید رله اضافه‌بار حرارتی اشنایدر LRD32 از سلکتورینو

اگر به‌دنبال خرید رله حرارتی اشنایدر LRD32 با اصالت کالا، مشاوره فنی دقیق و قیمت مناسب هستید، سلکتورینو گزینه‌ای مطمئن برای شماست. سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و می‌تواند متناسب با جریان نامی موتور، نوع راه‌اندازی، توان موتور و شرایط کاری، بهترین رله اضافه‌بار را به شما پیشنهاد دهد.

اگر جریان پلاک موتور (FLC) یا توان و ولتاژ موتور را ارسال کنید، می‌توانم دقیقاً بگویم LRD32 انتخاب مناسبی است یا باید مدل‌های نزدیک مانند LRD22 یا LRD35 را بررسی کنید
