| مشخصه | مقدار |
|---|---|
| کد محصول | LRD22 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| محدوده تنظیم جریان (Thermal protection adjustment range) | 16…24 آمپر |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A (IEC 60947-4-1) |
| ولتاژها | Ui: تا 690V (IEC) / 600V (UL, CSA) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ؛ تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0) |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 1.5A در 240V ؛ DC-13: 0.1A در 250V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (1.5…10 mm² انعطافپذیر بدون سرسیم / 1…6 mm² انعطافپذیر با سرسیم / 1…6 mm² مفتولی) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 2.5 N·m |
| درجه حفاظت | IP20 (مطابق IEC 60529) |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn (IEC 60068-2-6) ؛ شوک: 15 Gn / 11 ms (IEC 60068-2-7) |
| استقامت دیالکتریک | 1.89 kV در 50 Hz (IEC 60947-1) |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
4,685,456 تومان

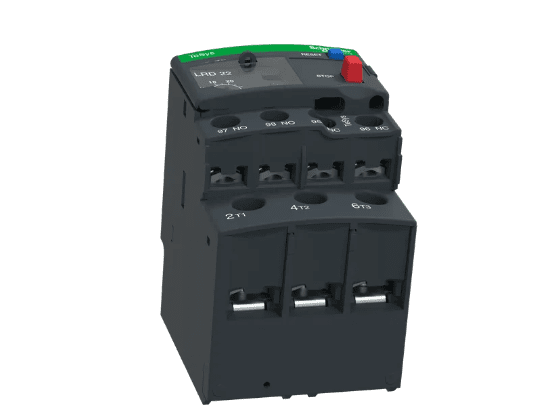

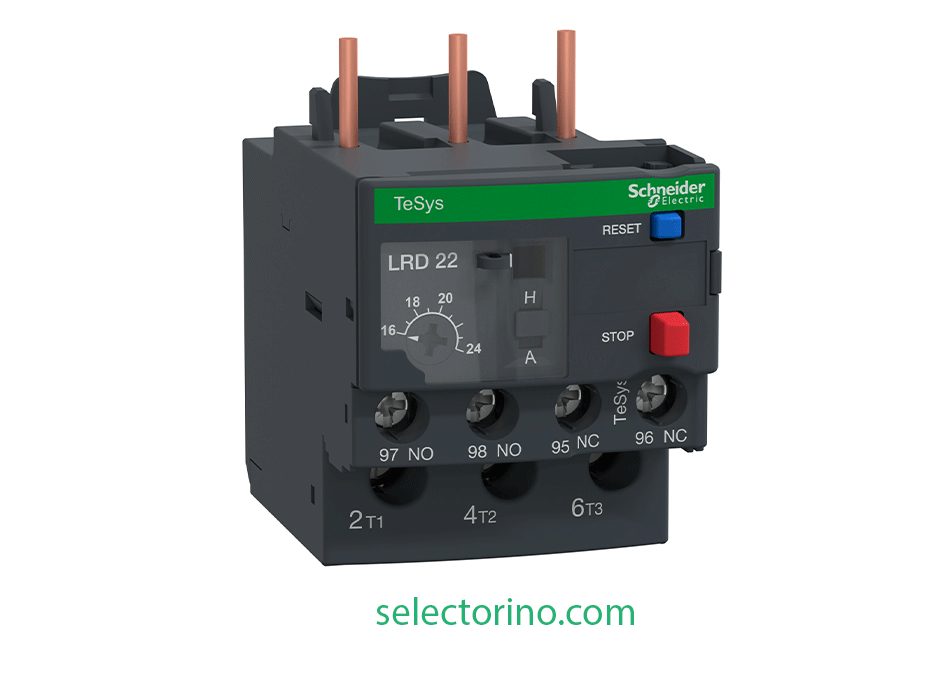

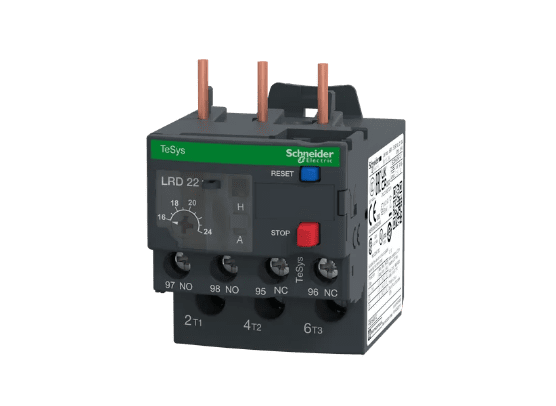

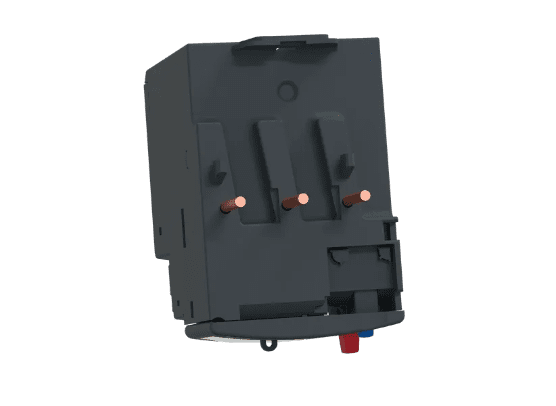

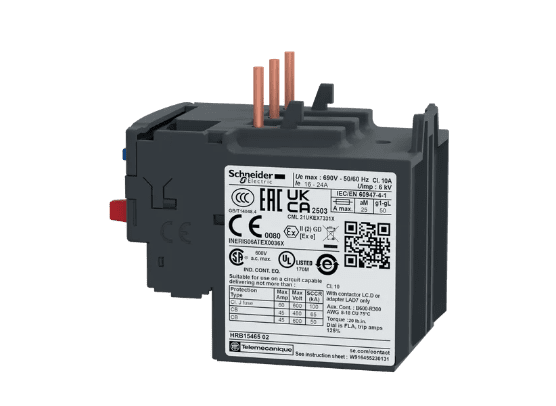

رله اضافهبار حرارتی Schneider Electric LRD22 از سری TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافهبار و قطع فاز است. این مدل با محدوده تنظیم جریان 16…24 آمپر و کلاس حفاظتی Class 10A، گزینهای استاندارد و قابلاعتماد برای تابلوهای کنترل موتور در کاربردهای صنعتی محسوب میشود.
رله LRD22 با کنتاکتورهای زیر سازگار است:
این بازه باعث میشود رله برای موتورهایی مناسب باشد که جریان نامی (FLC) آنها در محدوده 16 تا 24 آمپر قرار دارد. برای تنظیم دقیق، مقدار Ir باید بر اساس جریان پلاک موتور و شرایط کارکرد (مثلاً کارکرد پیوسته/متناوب، دمای محیط تابلو و…) تعیین شود.
این ویژگیها در کنار مکانیزم دیفرانسیلی باعث میشود رله در شرایط اضافهبار واقعی یا عدمتعادل/قطع فاز، سریعتر و مطمئنتر از موتور حفاظت کند.
این مشخصات برای طراحی مدار آلارم، اینترلاک، ورودی PLC یا قطع مدار فرمان کنتاکتور اهمیت دارد.
EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1،
CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، GB/T 14048.4، GB/T 14048.5، EN 50495
IEC، UL، CSA، CCC، EAC، BV، RINA، DNV-GL، LROS، ATEX INERIS، UKCA
برای تهیه رله اضافهبار حرارتی Schneider LRD22 با اصالت کالا و مشاوره تخصصی، میتوانید از سلکتورینو اقدام کنید؛ سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و انتخاب رنج مناسب را دقیق و سریع برای شما انجام میدهد.
اگر جریان پلاک موتور (FLC)، توان (kW/HP) و ولتاژ موتور را بفرمایید، دقیقترین عدد تنظیم Ir را پیشنهاد میدهم و بررسی میکنم که LRD22 بهترین گزینه است یا مدلهای مجاور مثل LRD21 / LRD23 مناسبترند.
