| مشخصه | مقدار |
|---|---|
| کد محصول | LRD12 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس حفاظتی / بازه تنظیم جریان | Class 10A ، 5.5 تا 8 آمپر |
| ولتاژها | Ui: تا 690V (IEC) / 600V (UL, CSA) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ؛ تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0) |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 1.5A در 240V ؛ DC-13: 0.1A در 250V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (1.5…10 mm² انعطافپذیر بدون سرسیم / 1…4 mm² انعطافپذیر با سرسیم / 1…6 mm² مفتولی) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 1.7 N·m |
| درجه حفاظت | IP20 (مطابق IEC 60529) |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn (IEC 60068-2-6) ؛ شوک: 15 Gn / 11 ms (IEC 60068-2-7) |
| استقامت دیالکتریک | 1.89 kV در 50 Hz (IEC 60947-1) |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
4,288,383 تومان

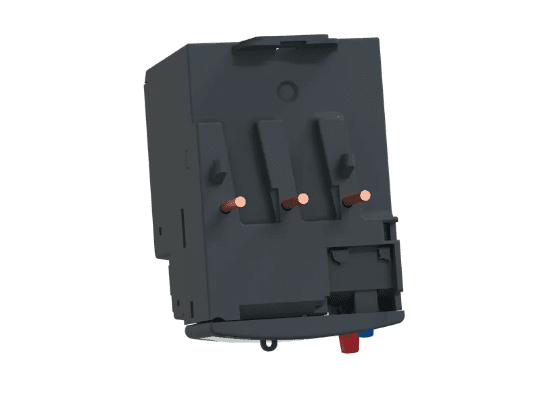

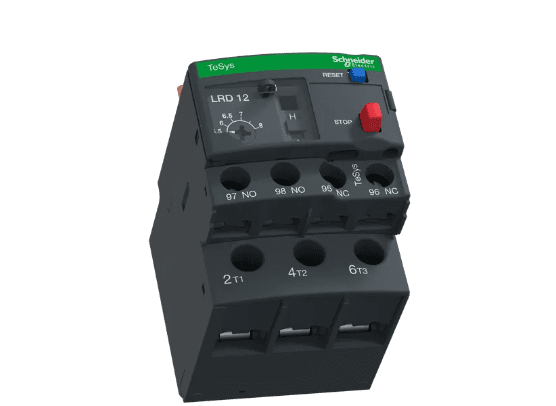

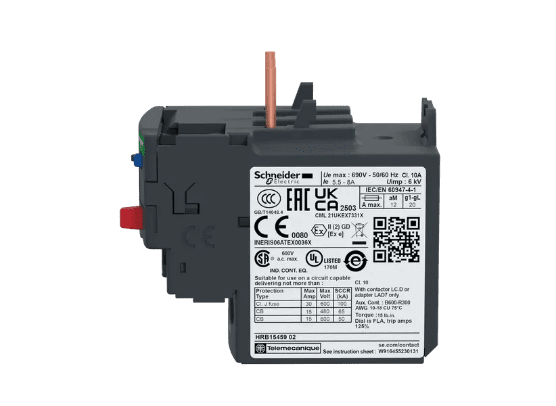

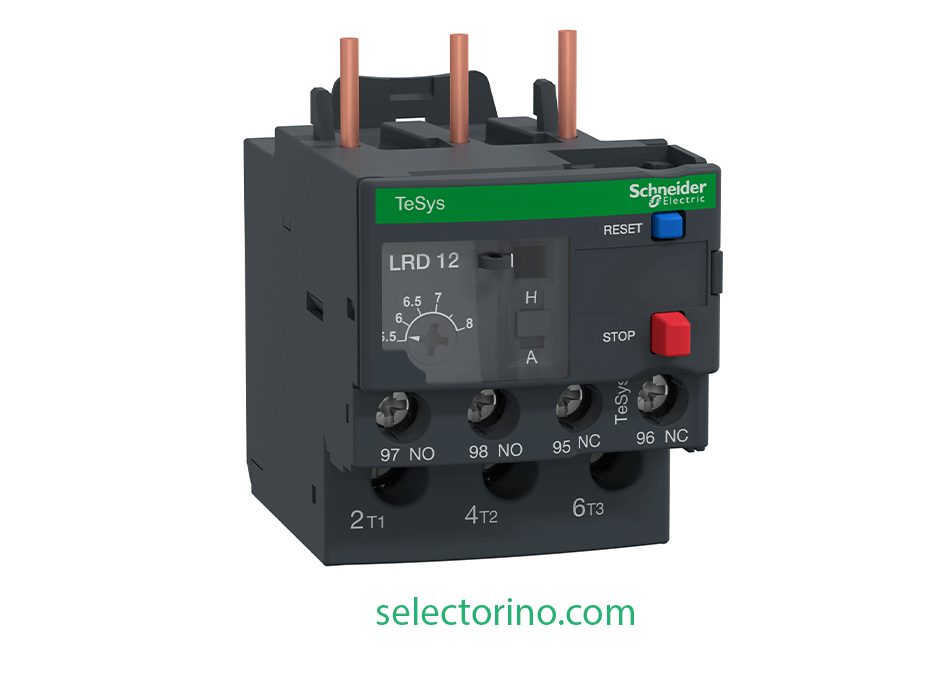

رله اضافهبار حرارتی Schneider LRD12 از سری TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافهبار و قطع فاز است. این مدل با بازه تنظیم جریان 5.5 تا 8 آمپر و کلاس تریپ 10A برای موتورهایی طراحی شده که جریان نامی آنها در این محدوده قرار دارد و نیاز به حفاظت استاندارد و پایدار در تابلو برق صنعتی دارند.
این بازه کمک میکند Ir را روی جریان پلاک موتور (FLC) تنظیم کنید تا حفاظت دقیقتری حاصل شود.
نکته فنی: مقادیر AC-15 و DC-13 مربوط به ظرفیت کنتاکتهای کمکی در مدار فرمان/سیگنالینگ هستند (مثلاً برای بوبین، رله واسط یا ورودیهای کنترلی). انتخاب صحیح این پارامتر از داغی کنتاکت و کاهش عمر جلوگیری میکند.
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA
برای خرید رله اضافهبار حرارتی Schneider LRD12 با تضمین اصالت و انتخاب دقیق رنج جریان، از سلکتورینو تهیه کنید. سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و برای انتخاب صحیح رله حرارتی بر اساس پلاک موتور و شرایط کاری (نوع بار، تعداد استارت، دمای تابلو)، مشاوره فنی تخصصی ارائه میدهد.
اگر جریان پلاک موتور را اعلام کنید، دقیق پیشنهاد میدهم Ir را روی چه مقدار داخل بازه 5.5 تا 8 آمپر تنظیم کنید تا بهترین تعادل بین حفاظت و جلوگیری از تریپ کاذب به دست بیاید.
