بی متال( 1 – 1/6 ) LRD06 اشنایدر Schneider

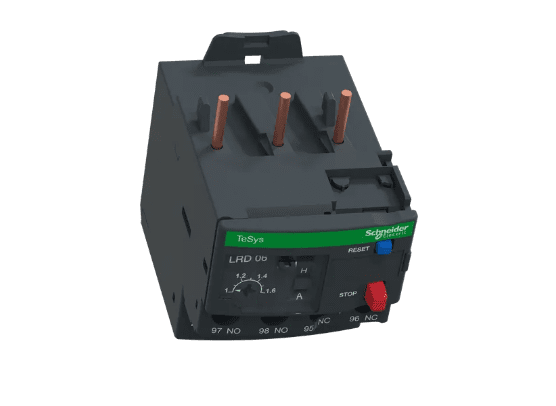

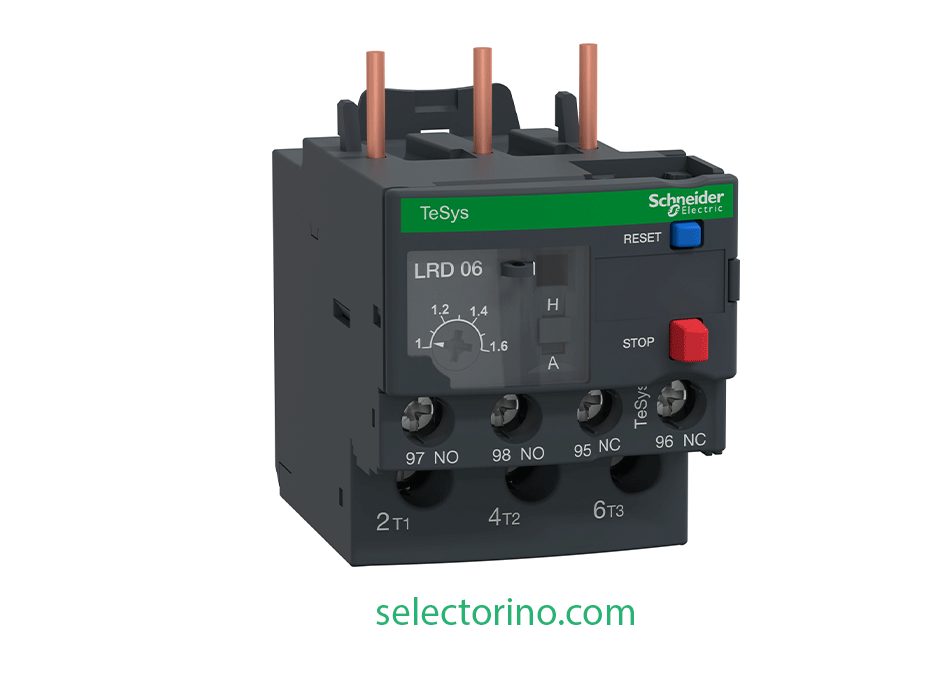

رله اضافه‌بار حرارتی اشنایدر LRD06 (TeSys LRD) | بازه تنظیم 1 تا 1.6 آمپر، کلاس 10A

رله اضافه‌بار حرارتی Schneider LRD06 از سری TeSys Deca / TeSys LRD یک تجهیز حفاظتی استاندارد و بسیار پرکاربرد برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و قطع فاز است. این رله از نوع حرارتی دیفرانسیلی بوده و با تشخیص افزایش جریان نسبت به مقدار تنظیم‌شده (Ir)، مدار را قطع می‌کند تا از داغ‌شدن سیم‌پیچ، افت راندمان و آسیب‌های پرهزینه به موتور جلوگیری شود.

مهم‌ترین ویژگی LRD06، بازه تنظیم جریان 1 تا 1.6 آمپر در کنار کلاس تریپ 10A است؛ بنابراین اگر جریان نامی موتور شما در این محدوده قرار دارد، این مدل یکی از انتخاب‌های دقیق و مطمئن سری LRD محسوب می‌شود.

---

مشخصات فنی رله حرارتی Schneider LRD06

مشخصات عمومی

• کد محصول: LRD06
• سری / نام محصول: TeSys Deca / TeSys LRD
• نوع محصول: رله اضافه‌بار حرارتی دیفرانسیلی
• کاربرد: حفاظت موتور
• ابعاد (ارتفاع × عرض × عمق): 66 × 45 × 70 میلی‌متر
• وزن خالص: 0.124 کیلوگرم

سازگاری با کنتاکتورهای اشنایدر (TeSys Deca)

رله LRD06 با کنتاکتورهای زیر سازگار است:

• LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38

---

بازه تنظیم جریان و کلاس حفاظتی (کلیدی‌ترین معیار انتخاب)

بازه تنظیم جریان (Ir)

• 1 تا 1.6 آمپر

کلاس حفاظتی

• Class 10A

این مشخصات، LRD06 را برای حفاظت استاندارد موتورهای عمومی صنعتی (با راه‌اندازی متعارف) مناسب می‌کند.

---

مشخصات الکتریکی و عملکرد حفاظتی

نوع شبکه / فرکانس

• AC / DC
• 0 تا 400 هرتز

ولتاژهای نامی

• Ui: تا 690V
• Ue: 690V AC
• Uimp: 6kV

آستانه تریپ و حساسیت قطع فاز

• آستانه تریپ: $1.14\pm 0.06\times Ir$
• قطع فاز (حالت دو فاز): تریپ در 130٪ Ir

این یعنی در شرایطی مثل دو فاز شدن موتور (که یکی از مخرب‌ترین خطاهاست)، رله با حساسیت مشخص عمل می‌کند تا از سوختن موتور جلوگیری شود.

---

کنتاکت کمکی، جریان‌ها و فیوز پیشنهادی

کنتاکت کمکی

• 1NO + 1NC

برای اعلان Trip، اینترلاک، یا ارسال سیگنال به PLC/مدار فرمان.

جریان‌ها

• Ith: 5A
• AC-15: 3A در 120V
• DC-13: 0.22A در 125V

فیوز پیشنهادی (مدار سیگنالینگ)

• 4A gG / 4A BS

---

کنترل، نصب و اتصالات (مناسب تابلو برق)

نوع کنترل

• Stop: دکمه قرمز
• Reset: دکمه آبی

جبران‌سازی دما

• 20- تا 60+ درجه سانتی‌گراد

روش نصب

• روی صفحه
• روی ریل
• زیر کنتاکتور

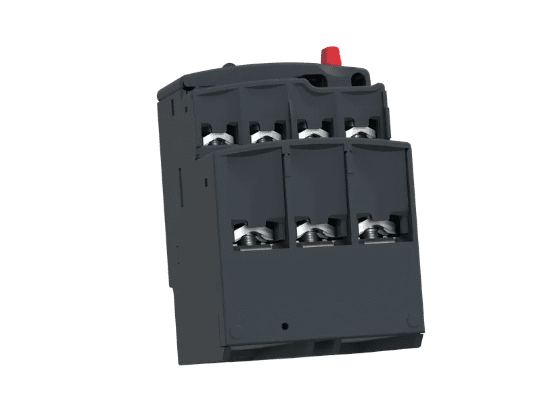

اتصالات

• مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)
• مدار قدرت: ترمینال پیچی 1× (1…10 mm² بسته به نوع سیم)

گشتاور سفت‌کردن

• مدار کنترل: 1.7 N·m
• مدار قدرت: 1.7 N·m

---

شرایط محیطی، ایمنی و دوام صنعتی

درجه حفاظت

• IP20

دمای کاری

• 20- تا 60+ درجه سانتی‌گراد (بدون derating)

دمای نگهداری

• 60- تا 70+ درجه سانتی‌گراد

مقاومت در برابر شعله

• UL 94 V1

مقاومت اقلیمی

• IACS E10

استحکام مکانیکی

• لرزش: 6 Gn
• شوک: 15 Gn / 11 ms

استقامت دی‌الکتریک

• 1.89 kV در 50 Hz

---

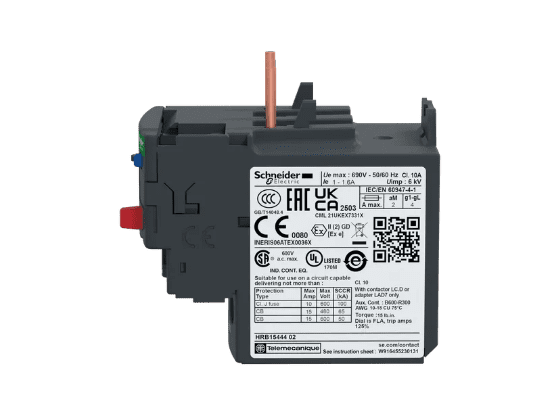

استانداردها و گواهی‌ها (مهم برای پروژه‌های حرفه‌ای و قابل‌استناد)

استانداردها

• EN/IEC 60947-4-1
• EN/IEC 60947-5-1
• UL 60947-4-1
• UL 60947-5-1
• CSA C22.2 No 60947-4-1
• CSA C22.2 No 60947-5-1
• GB/T 14048.4
• GB/T 14048.5
• EN 50495

گواهی‌ها / تأییدیه‌ها

• IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA

---

مزایای رله حرارتی LRD06 برای حفاظت موتور

انتخاب دقیق برای جریان 1 تا 1.6 آمپر

این رنج کمک می‌کند تنظیم رله را نزدیک جریان پلاک موتور انجام دهید؛ نتیجه: حفاظت واقعی + کاهش تریپ‌های کاذب.

یکپارچگی با کنتاکتورهای TeSys Deca

سازگاری با LC1D باعث نصب استاندارد و ساختارمند در تابلو برق می‌شود.

مناسب محیط‌های صنعتی

محدوده دمایی مناسب، مقاومت مکانیکی و تاییدیه‌ها، LRD06 را برای پروژه‌های صنعتی و کاربردهای پیوسته قابل اتکا می‌کند.

---

خرید رله اضافه‌بار حرارتی اشنایدر LRD06 از سلکتورینو (واردکننده مستقیم)

برای تهیه رله اضافه‌بار حرارتی Schneider LRD06 با اطمینان از اصالت کالا و تامین مطمئن، پیشنهاد می‌شود از سلکتورینو خرید کنید؛ سلکتورینو مرجع تخصصی و واردکننده مستقیم تجهیزات اشنایدر الکتریک است.

اگر برای موتور یا تجهیز خود به رله حرارتی با رنج 1 تا 1.6 آمپر نیاز دارید، همین حالا LRD06 را از سلکتورینو سفارش دهید تا حفاظت موتور را استاندارد، مطمئن و حرفه‌ای انجام دهید.

---

نکته انتخاب سریع (برای تنظیم صحیح Ir)

LRD06 مناسب شماست اگر:

• جریان نامی موتور شما بین 1 تا 1.6A است.
• می‌خواهید رله را روی جریان پلاک موتور تنظیم کنید (برای حفاظت دقیق‌تر).
• از کنتاکتورهای LC1D استفاده می‌کنید.
