| مشخصه | مقدار |
|---|---|
| کد محصول | LRD04 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس حفاظتی / بازه تنظیم جریان | Class 10A ، 0.4 تا 0.63 آمپر |
| ولتاژها | Ui: تا 690V ، Ue: 690V AC ، Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ، تریپ در 130٪ Ir در حالت دو فاز |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها | Ith: 5A ، AC-15: 3A در 120V ، DC-13: 0.22A در 125V |
| فیوز پیشنهادی | 4A gG / 4A BS (مدار سیگنالینگ) |

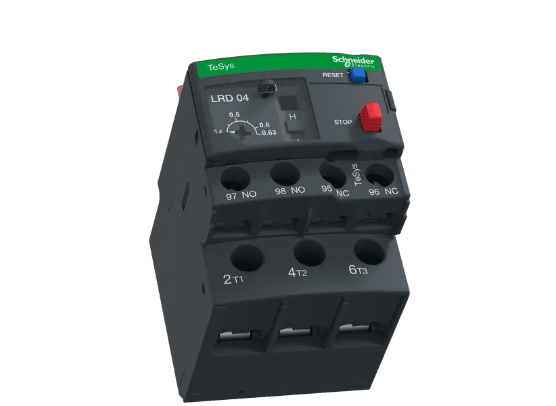

| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه، روی ریل، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (تا 10 mm² بسته به نوع سیم) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 1.7 N·m |
| درجه حفاظت | IP20 |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn ؛ شوک: 15 Gn / 11 ms |
| استقامت دیالکتریک | 1.89 kV در 50 Hz |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
7,941,450 تومان

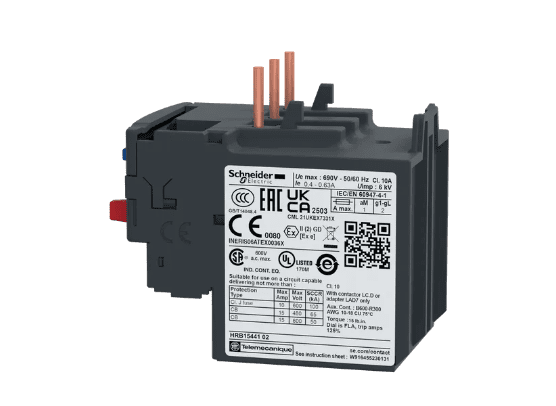

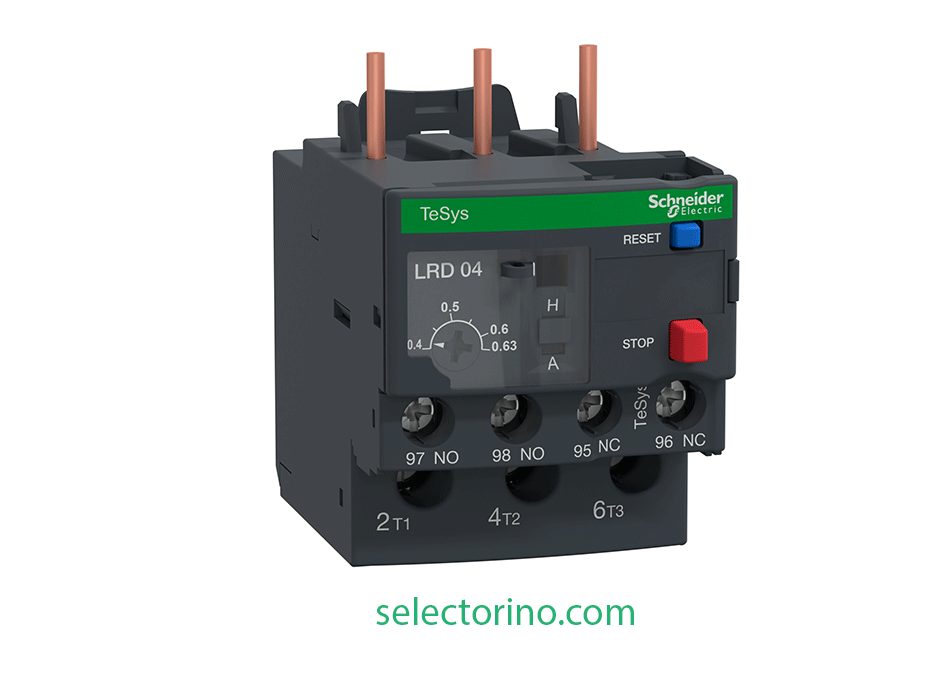

رله اضافهبار حرارتی Schneider LRD04 از سری TeSys Deca / TeSys LRD یک راهکار استاندارد و حرفهای برای حفاظت موتور در برابر اضافهبار و قطع فاز است. این رله بهصورت حرارتی دیفرانسیلی طراحی شده تا در شرایط افزایش جریان یا دو فاز شدن موتور، سریع و دقیق عمل کند و از آسیب به موتور و توقفهای ناخواسته در خط تولید جلوگیری شود.
مزیت کلیدی LRD04، بازه تنظیم جریان 0.4 تا 0.63 آمپر در کنار کلاس تریپ 10A است؛ بنابراین برای موتورهایی با جریان نامی نزدیک به این محدوده، یک انتخاب دقیق و مطمئن محسوب میشود.
رله LRD04 با کنتاکتورهای سری زیر سازگار است:
این ترکیب، حفاظت مطمئنی برای کاربردهای عمومی صنعتی فراهم میکند و در بسیاری از تابلوهای برق و مدارهای موتور مورد استفاده قرار میگیرد.
این مشخصه باعث میشود موتور در شرایط خطرناکِ عدم تعادل/قطع فاز، قبل از آسیب جدی از مدار خارج شود.
وجود این تاییدیهها، قابلیت استفاده در صنایع مختلف و پروژههای حساس را تقویت میکند و انتخاب را برای کارفرما/مشاور فنی قابل دفاعتر میسازد.
این رنج به شما کمک میکند رله را دقیقاً مطابق جریان پلاک موتور تنظیم کنید؛ نتیجه آن حفاظت واقعی بدون تریپهای بیدلیل است.
سازگاری با کنتاکتورهای LC1D باعث میشود در تابلو برق، یک ترکیب استاندارد و تمیز از تجهیزات اشنایدر داشته باشید.
با جبرانسازی دما و عملکرد بدون derating در بازه کاری اعلامشده، LRD04 برای محیطهای صنعتی گزینهای قابل اتکاست.
برای تهیه رله اضافهبار حرارتی LRD04 اصلی اشنایدر با اطمینان از اصالت و تامین مطمئن، خرید از سلکتورینو پیشنهاد میشود؛ سلکتورینو مرجع تخصصی و واردکننده مستقیم تجهیزات اشنایدر الکتریک است.
اگر برای پروژهتان به یک رله حرارتی با رنج 0.4 تا 0.63A نیاز دارید، همین حالا از سلکتورینو سفارش دهید تا با خیال راحت، حفاظت موتور را استاندارد و حرفهای انجام دهید.
