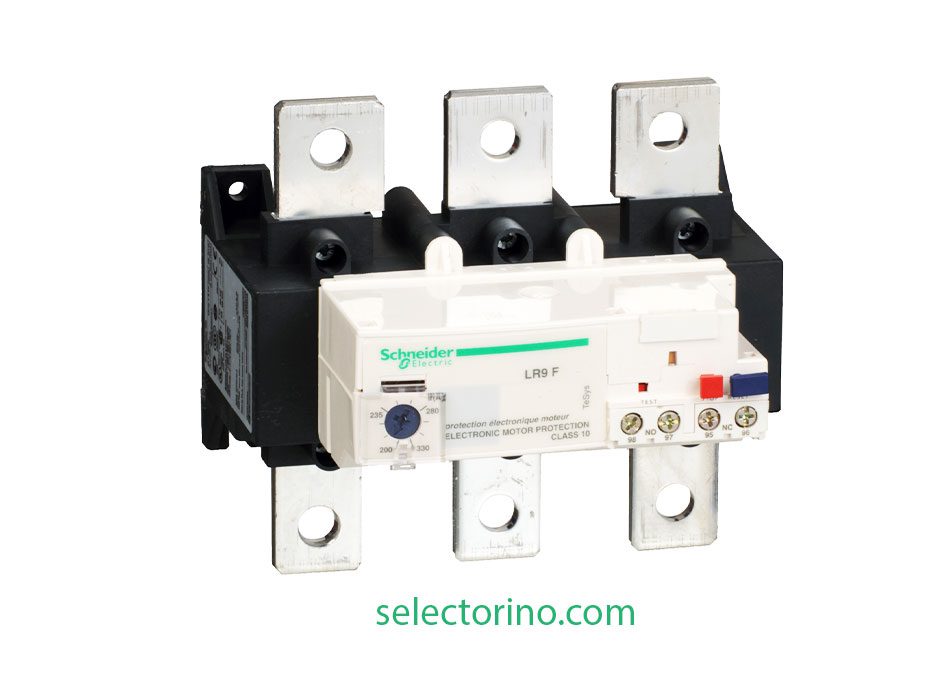

بی متال 380 – 630 برای سری F اشنایدر LR9F7381 Schneider

رله اضافه‌بار حرارتی الکترونیکی اشنایدر LR9F7381 (TeSys LRF) – بازه 380 تا 630A، کلاس 10

رله Schneider Electric TeSys LRF LR9F7381 یک رله اضافه‌بار حرارتی الکترونیکی (Electronic Thermal Overload Relay) با دقت بسیار بالا و عملکرد مطمئن در رنج‌های جریان سنگین است. این رله مشخصاً برای حفاظت از الکتروموتورهای پرقدرت در برابر اضافه‌بار و قطع فاز طراحی شده و بازه تنظیمی 380 تا 630 آمپر را پوشش می‌دهد. سازگاری کامل با کنتاکتورهای سری LC1F (مدل‌های F400 تا F630 و F800)، این محصول را به یک قطعه کلیدی در تابلوهای برق صنایع سنگین تبدیل کرده است.

مشخصات فنی کلیدی

• پارت نامبر / کد فنی: LR9F7381
• نوع تجهیز: رله اضافه‌بار حرارتی الکترونیکی (TeSys LRF)
• کاربرد: حفاظت پیشرفته موتور (Motor Protection)
• سازگاری با کنتاکتور: LC1F400 , LC1F630 , LC1F800
• محدوده تنظیم جریان حرارتی: 380 الی 630 آمپر
• کلاس تریپ (اضافه‌بار): Class 10 مطابق استاندارد IEC 60947-4
• ولتاژ کاری نامی (مدار قدرت): 1000 ولت AC
• ترکیب کنتاکت‌های کمکی: 1NO + 1NC (یک باز و یک بسته)

ویژگی‌های عملکردی و حفاظتی

1) مانیتورینگ و سیگنال‌دهی پیشرفته

• نشانگر خطا (Trip Indicator): جهت تشخیص سریع علت قطع مدار در زمان بروز خطا.
• نشانگر پیش‌هشدار (Pre-alarm): ویژگی کاربردی برای مانیتورینگ بار پیش از رسیدن به حد آستانه قطع و جلوگیری از توقف ناگهانی پروسه تولید.

2) کنترل و اپراتوری پنل جلو

• ریست دستی (Manual Reset): بازنشانی ایمن رله پس از رفع خطا از روی پنل دستگاه.
• دکمه تست (قرمز): جهت اطمینان از عملکرد صحیح مکانیزم تریپ رله.
• شستی توقف (Stop): قطع دستی مدار در شرایط اضطراری.

اتصالات و ساختار مکانیکی (سیم‌کشی و نصب)

مدار قدرت

• نوع ترمینال: کابلشو حلقوی (Ring Lugs) سایز M12 (متناسب با جریان نامی بالا).
• گشتاور سفت‌کردن ترمینال قدرت: 58 نیوتن‌متر (N.m)؛ این گشتاور بالا جهت اطمینان از اتصال کامل کابل‌ها و جلوگیری از هرگونه گرمایش موضعی در ترمینال‌ها الزامی است.

ابعاد و وزن

• وزن خالص: 4.16 کیلوگرم
• ابعاد (ارتفاع × عرض × عمق): 228.8 × 193 × 127.6 میلی‌متر

مشخصات محیطی و ایمنی

• دمای کارکرد محیط: از 20- تا 55+ درجه سانتی‌گراد
• درجه حفاظت بدنه: IP20 (ایمن در برابر تماس تصادفی انگشت)
• مقاومت در برابر آتش: تست سیم داغ تا 850 درجه سانتی‌گراد مطابق با استانداردهای ایمنی حریق تجهیزات صنعتی.
