| مقدار | مشخصه |
|---|---|
| LR9F5367 | کد محصول |
| ۱۲۳٫۵ × ۱۱۵ × ۹۶ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۹ کیلوگرم | وزن خالص |
| ۶۰…۱۰۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys LRF | سری / نام محصول |
| رله اضافهبار حرارتی الکترونیکی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1F115 تا LC1F185 | سازگاری |
| AC ، ۵۰/۶۰ هرتز | نوع شبکه / فرکانس |
| Class 10 مطابق IEC 60947‑4 | کلاس اضافهبار |
| ۱٫۱۲ ± ۰٫۰۶ × In | آستانه تریپ |
| ۱NO + ۱NC | کنتاکت کمکی |
| ۵ آمپر (مدار کنترل) | جریان حرارتی نامی (Ith) |
| Ue: ۱۰۰۰ ولت AC (۵۰/۶۰ هرتز) | ولتاژ عملیاتی نامی |
| Ui: ۱۰۰۰ ولت AC | ولتاژ عایقی نامی |
| Uimp: ۸ کیلوولت | ولتاژ ضربه نامی |
| قطع در ۴ ثانیه ± ۲۰٪ | حساسیت قطع فاز |
| نصب مستقیم روی کنتاکتور یا روی صفحه | روش نصب |
| تنظیم جریان با ولوم سفید؛ دکمه تست قرمز؛ دکمه Reset؛ دکمه Stop | نوع کنترل |
| نشانگر Trip | سیگنالدهی محلی |
| -۲۰ تا ۷۰ درجه سانتیگراد | جبرانسازی دما |
| ≤۵ میلیآمپر (بدون بار) | مصرف جریان |
| ۰…۱۵۰ میلیآمپر | ظرفیت سوئیچینگ برای آلارم |
| کمتر از ۲٫۵ ولت در حالت بسته | حداکثر افت ولتاژ |
| مدار قدرت: ترمینال حلقهای M8؛ مدار کنترل: ترمینال پیچی ۰٫۷۵…۴ mm² | اتصالات |
| مدار کنترل: ۱٫۲ N·m ؛ مدار قدرت: ۱۸ N·m | گشتاور سفتکردن |
| تحمل اضافه ولتاژ ۴ کیلوولت مطابق IEC 61000‑4‑5 | مقاومت در برابر Surge |
72,426,024 تومان

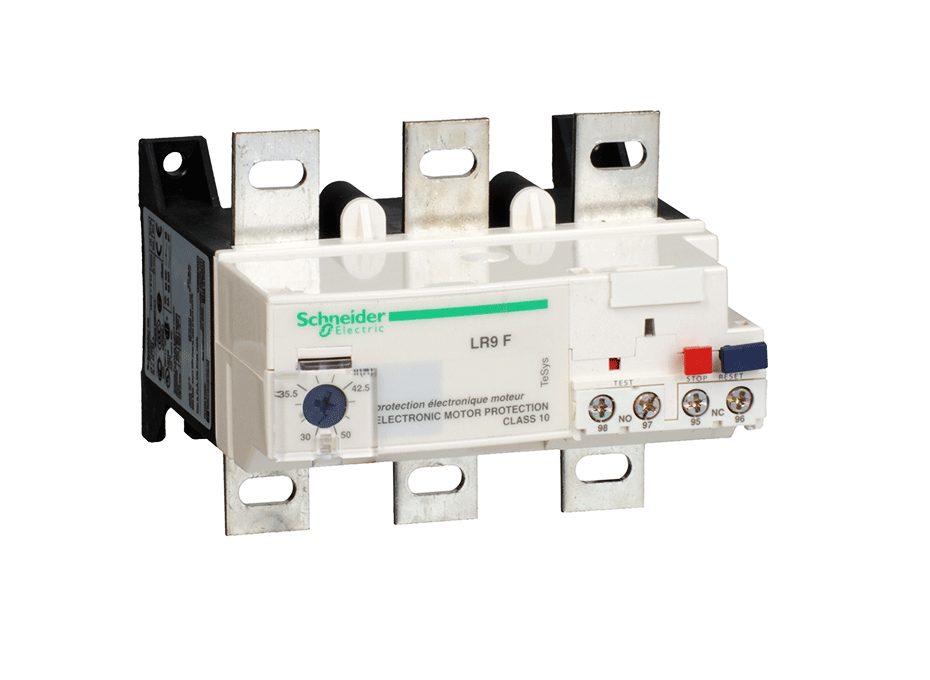

رله Schneider Electric LR9F5367 یک Electronic Thermal Overload Relay از خانواده TeSys LRF است که برای حفاظت موتورهای سهفاز توان بالا طراحی شده و به طور خاص برای استفاده با کنتاکتورهای سری F اشنایدر (TeSys F) توسعه یافته است.
این رله برای کنتاکتورهای LC1F115 تا LC1F185 مناسب است و در بازه 60 تا 100 آمپر قابل تنظیم میباشد. فناوری اندازهگیری الکترونیکی جریان در این مدل باعث افزایش دقت در تشخیص اضافهبار، قطع فاز و شرایط غیرعادی موتور میشود.
| مشخصه | مقدار |
|---|---|
| کد محصول | LR9F5367 |
| سری | TeSys LRF |
| نوع تجهیز | رله اضافهبار الکترونیکی |
| کاربرد | حفاظت موتور |
| بازه تنظیم جریان | 60…100 A |
| کلاس حفاظتی | Class 10 |
| نوع شبکه | AC |
| فرکانس شبکه | 50 / 60 Hz |
| کنتاکتور سازگار | LC1F115 تا LC1F185 |
| پارامتر | مقدار |
|---|---|
| ولتاژ کاری (Ue) | 1000V AC |
| ولتاژ عایقی (Ui) | 1000V AC |
| ولتاژ ضربه (Uimp) | 8 kV |
| تحمل Surge | 4 kV |
| جریان مصرفی | ≤ 5 mA بدون بار |
| ویژگی | مقدار |
|---|---|
| آستانه قطع | 1.12±0.06×In1.12 \pm 0.06 \times In |
| حساسیت قطع فاز | 4 ثانیه ±20% |
| کنتاکت کمکی | 1NO + 1NC |
| جریان حرارتی مدار کنترل | 5A |
| ظرفیت سوئیچینگ آلارم | 0…150 mA |
| افت ولتاژ در حالت بسته | < 2.5V |
| ویژگی | توضیح |
|---|---|
| تنظیم جریان | پیچ تنظیم سفید (Dial) |
| دکمه تست | قرمز |
| دکمه ریست | قرمز |
| دکمه توقف | Stop |
| نمایشگر وضعیت | Trip indicator |
| ریست | دستی |
| پارامتر | مقدار |
|---|---|
| روش نصب | مستقیم روی کنتاکتور یا صفحه |
| اتصال مدار قدرت | ترمینال حلقهای M8 |
| اتصال مدار کنترل | 0.75 تا 4 mm² |
| گشتاور مدار قدرت | 18 N·m |
| گشتاور مدار کنترل | 1.2 N·m |
| پارامتر | مقدار |
|---|---|
| ارتفاع | 96 mm |
| عرض | 115 mm |
| عمق | 123.5 mm |
| وزن | 0.9 kg |
| ویژگی | مقدار |
|---|---|
| دمای کاری | -20 تا +70°C |
| جبران دمایی | خودکار |
| مقاومت در برابر Surge | 4kV |
رله LR9F5367 از سری TeSys LRF برای کنتاکتورهای TeSys F طراحی شده است. این سری برای موتورهای صنعتی با توان بالا استفاده میشود.
اما این محصول:
در تاریخ 15 ژوئن 2023 توسط Schneider Electric متوقف تولید (Discontinued) شده است.
در پروژههای جدید معمولاً از جایگزینهای زیر استفاده میشود:
| ویژگی | LRD | LR9D | LR9F |
|---|---|---|---|
| نوع | حرارتی | الکترونیکی | الکترونیکی |
| سری کنتاکتور | TeSys D | TeSys D | TeSys F |
| رنج جریان | تا 104A | تا 150A | تا حدود 630A |
| تغذیه خارجی | ندارد | 24V DC | ندارد |
| وضعیت محصول | فعال | فعال | Discontinued |
رله LR9F5367 یک رله اضافهبار الکترونیکی دقیق برای موتورهای 60 تا 100 آمپر است که با کنتاکتورهای LC1F115 تا LC1F185 در سری TeSys F استفاده میشود. این رله با وجود دقت بالا و قابلیتهای حفاظتی پیشرفته، در سال 2023 توسط اشنایدر متوقف تولید شده و در پروژههای جدید معمولاً از سریهای جدیدتر استفاده میشود.
✅ برای تهیه این محصول (در صورت موجود بودن در انبار) یا دریافت جایگزین مناسب از محصولات Schneider Electric میتوانید از سلکتورینو اقدام کنید.
