| مقدار | مشخصه |
|---|---|
| LR9D5369 | کد محصول |
| ۱۲۵ × ۱۱۵ × ۱۱۸ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۸۸۵ کیلوگرم | وزن خالص |
| ۹۰…۱۵۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی الکترونیکی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D115، LC1D150، کلید اتوماتیک NSX | سازگاری |
| AC ، ۵۰…۶۰ هرتز | نوع شبکه / فرکانس |
| Class 10 مطابق IEC 60947-4-1 | کلاس اضافهبار |
| هشدار (Alarm) | عملکرد سیگنالینگ |
| ۲۴ ولت DC | ولتاژ تغذیه نامی (Us) |
| ۱۷…۳۲ ولت DC | محدوده ولتاژ تغذیه |
| زیر کنتاکتور، روی ریل | روش نصب |
| ۱٫۰۵ ± ۰٫۰۶ × In (هشدار) ؛ ۱٫۱۲ ± ۰٫۰۶ × In (قطع) | آستانه تریپ |
| ۱NO + ۱NC | کنتاکت کمکی |
| ۵ آمپر (مدار سیگنالینگ) | جریان حرارتی نامی (Ith) |
| ۶۹۰ ولت AC (۰…۴۰۰ هرتز) | ولتاژ عملیاتی نامی (Ue) |
| ۴A gG یا ۴A BS (مدار سیگنالینگ) | فیوز پیشنهادی |
| ۶ کیلوولت مطابق IEC 60947-1 | ولتاژ ضربه نامی (Uimp) |
| قطع در ۴ ثانیه ± ۲۰٪ | حساسیت قطع فاز |
| دکمه قرمز Stop ؛ دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| ۰…۱۵۰ میلیآمپر | ظرفیت سوئیچینگ |
| کمتر از ۲٫۵ ولت در حالت بسته | حداکثر افت ولتاژ |
| مدار قدرت: باسبار (M8) ؛ مدار کنترل: ترمینال پیچی ۰٫۵…۱٫۵ mm² ؛ مدار هشدار: ترمینال پیچی ۰٫۵…۱٫۵ mm² | اتصالات |
| مدار هشدار: ۰٫۴۵ N·m ؛ مدار قدرت: ۱۸ N·m ؛ مدار کنترل: ۱٫۲ N·m | گشتاور سفتکردن |
81,955,764 تومان

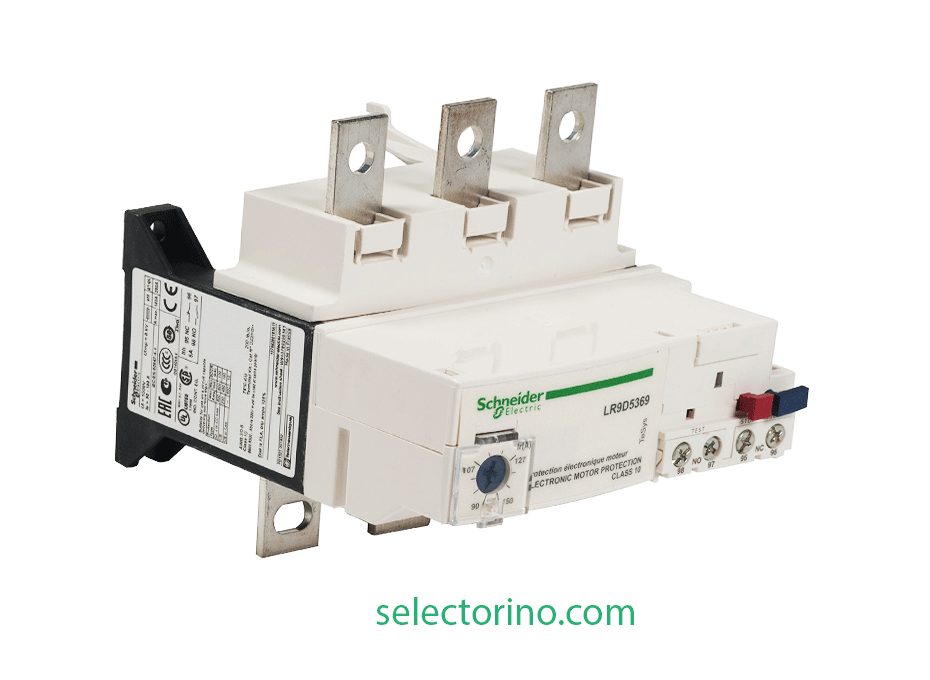

رله Schneider Electric LR9D5369 یک Electronic Thermal Overload Relay از خانواده TeSys Deca است که برای حفاظت دقیق موتورهای سهفاز توان بالا طراحی شده است. این رله از فناوری اندازهگیری الکترونیکی جریان استفاده میکند و در مقایسه با رلههای حرارتی بیمتالی دقت بسیار بیشتری در تشخیص اضافهبار، عدم تعادل فاز و قطع فاز ارائه میدهد.
مدل LR9D5369 برای استفاده در کنار کنتاکتورهای LC1D115 و LC1D150 و همچنین کلیدهای اتوماتیک ComPact NSX طراحی شده و برای موتورهایی با جریان نامی 90 تا 150 آمپر مناسب است.
| مشخصه | مقدار |
|---|---|
| کد محصول | LR9D5369 |
| سری | TeSys Deca |
| نوع تجهیز | رله اضافهبار الکترونیکی |
| کاربرد | حفاظت موتور |
| بازه تنظیم جریان | 90…150 A |
| کلاس حفاظتی | Class 10 |
| نوع شبکه | AC |
| فرکانس شبکه | 50…60 Hz |
| کنتاکتورهای سازگار | LC1D115 – LC1D150 |
| تجهیزات سازگار | کلید اتوماتیک NSX |
| ولتاژ کاری | 690V AC |
| ولتاژ عایقی (Ui) | 1000V IEC / 600V UL, CSA |
| ولتاژ ضربه (Uimp) | 6 kV |
| پارامتر | مقدار |
|---|---|
| ولتاژ تغذیه | 24V DC |
| محدوده ولتاژ مجاز | 17…32V DC |
| نوع کنترل | دکمه قرمز Stop |
| ریست | دکمه آبی Reset |
| ویژگی | مقدار |
|---|---|
| آستانه آلارم | 1.05±0.06×In1.05 \pm 0.06 \times In |
| آستانه قطع | 1.12±0.06×In1.12 \pm 0.06 \times In |
| حساسیت قطع فاز | 4 ثانیه ±20% |
| کنتاکت کمکی | 1NO + 1NC |
| جریان حرارتی مدار سیگنال | 5A |
| فیوز پیشنهادی | 4A gG / 4A BS |
| ظرفیت سوئیچینگ | 0…150 mA |
| افت ولتاژ در حالت بسته | < 2.5V |
| پارامتر | مقدار |
|---|---|
| روش نصب | زیر کنتاکتور یا روی ریل |
| اتصال مدار قدرت | Busbar M8 |
| اتصال مدار کنترل | 0.5…1.5 mm² |
| گشتاور قدرت | 18 N·m |
| گشتاور کنترل | 1.2 N·m |
| گشتاور آلارم | 0.45 N·m |
| ابعاد | 118 × 115 × 125 mm |
| وزن | 0.885 kg |
| درجه حفاظت | IP20 |
| ویژگی | مقدار |
|---|---|
| دمای کاری | -20 تا +60°C |
| جبران دمایی | خودکار |
| دمای نگهداری | -60 تا +70°C |
| مقاومت اقلیمی | IACS E10 |
| ارتفاع مجاز | تا 2000 متر |
| مقاومت لرزش | 2 Gn (5…300 Hz) |
| مقاومت شوک | 13 Gn (11 ms) |
| استقامت دیالکتریک | 1.89 kV / 50 Hz |
بازه 90 تا 150 آمپر معمولاً برای موتورهای حدود:
استفاده میشود (بسته به راندمان و ضریب توان).
این رله قبل از قطع موتور ابتدا آلارم میدهد:
Ialarm≈1.05×In I_{alarm} \approx 1.05 \times In
و سپس در حدود:
Itrip≈1.12×In I_{trip} \approx 1.12 \times In
مدار را قطع میکند.
این ویژگی برای نگهداری پیشگیرانه (Predictive Maintenance) بسیار مهم است زیرا اپراتور قبل از خاموشی موتور مطلع میشود.
رلههای LR9D در مقایسه با رلههای بیمتالی LRD دارای مزایای زیر هستند:
رله LR9D5369 یکی از رلههای الکترونیکی حرفهای اشنایدر در سری TeSys Deca است که برای موتورهای با جریان 90 تا 150 آمپر طراحی شده و با کنتاکتورهای LC1D115 و LC1D150 سازگار است.
این رله به دلیل دقت بالا، قابلیت آلارم، حفاظت سریع در قطع فاز و استفاده از الگوریتم الکترونیکی گزینهای بسیار مناسب برای موتورهای صنعتی بزرگ در تابلوهای MCC محسوب میشود.
✅ برای خرید رله اضافهبار الکترونیکی اشنایدر LR9D5369 با ضمانت اصالت کالا و دریافت مشاوره تخصصی انتخاب رله مناسب موتور، میتوانید از سلکتورینو اقدام کنید.
