| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 58 × 45 × 57 میلیمتر |
| وزن | 0.18 کیلوگرم |
| مدل | LC1K1610M7 |
| سری محصول | TeSys K |
| نوع تجهیز | Mini Contactor |
| کاربرد | کنترل موتور |
| تعداد پلها | 3P |
| ترکیب کنتاکت قدرت | 3 NO |
| کنتاکت کمکی | 1 NO (Instantaneous) |
| دسته کاربرد | AC‑3 / AC‑3e |
| ولتاژ کاری (Ue) | تا 690V AC ≤400Hz |
| جریان نامی (AC‑3) | 16A در ≤440V AC |
| جریان نامی (AC‑3e) | 16A در ≤440V AC |
| جریان حرارتی (Ith) | 20A مدار قدرت / 10A مدار سیگنال |
| ولتاژ کویل (Uc) | 220…230V AC – 50/60Hz |
| توان موتور (AC‑3) | 4kW در 220‑230V 7.5kW در 380‑415V 5.5kW در 440V 4kW در 690V |
| توان موتور (AC‑3e) | 4kW در 220‑230V 7.5kW در 380‑415V 5.5kW در 440V 4kW در 690V |
| ولتاژ ضربهای (Uimp) | 8kV |
| دسته اضافه ولتاژ | Category III |
| ظرفیت وصل (Making) | 160A مدار قدرت |
| ظرفیت قطع | 110A در 440V 80A در 500V 70A در 660‑690V |
| تحمل جریان کوتاه مدت (Icw) | 115A (1s) 105A (5s) 100A (10s) 75A (30s) 55A (1min) |
| فیوز پیشنهادی | 25A gG یا 25A aM (قدرت) / 10A gG (سیگنال) |
| ولتاژ عایقی (Ui) | 690V IEC / 600V UL-CSA |
| مصرف توان کویل (لحظه وصل) | 30VA |
| مصرف توان نگهدارنده | 4.5VA |
| اتلاف حرارتی | 1.3W |
| محدوده عملکرد کویل | 0.8…1.15 Uc (وصل) / ≥0.2 Uc (قطع) |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| حداکثر نرخ قطع و وصل | 3600 سیکل در ساعت |
| زمان عملکرد | 10 – 20 ms |
| دوام مکانیکی | 10 میلیون سیکل |
| دوام الکتریکی | 1.3 میلیون سیکل (AC‑3 / AC‑3e) |
| نوع ترمینال | Screw Clamp |
| سطح مقطع کابل قابل اتصال | 1.5…4 mm² (سخت) 0.75…4 mm² (افشان بدون سرسیم) 0.34…2.5 mm² (افشان با سرسیم) |
| نوع نصب | ریل DIN یا نصب روی صفحه |
| استانداردها | IEC 60947‑4‑1 / UL 508 / CSA C22.2 |
7,306,134 تومان

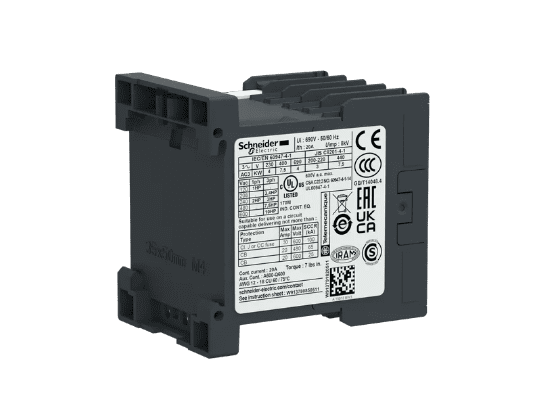

اگر به دنبال بیشترین چگالی قدرت در کمترین فضای ممکن هستید، مینی کنتاکتور LC1K1610M7 از سری TeSys K اشنایدر الکتریک، انتخاب نهایی شماست. این تجهیز با جریان نامی 16 آمپر، قدرتمندترین عضو در خانواده مینی کنتاکتورهای سری K محسوب میشود که توانایی راهاندازی الکتروموتورهایی تا 7.5 کیلووات را در ابعادی به اندازه یک کف دست فراهم میکند.
در مهندسی برق، جزئیات تعیینکننده هستند. پارامترهای زیر عملکرد دقیق این قطعه را در مدارات قدرت و فرمان تضمین میکنند:
| پارامتر فنی | جزئیات دقیق |
|---|---|
| کد فنی محصول | LC1K1610M7 |
| برند / سری | Schneider Electric / TeSys K |
| جریان نامی (AC-3) | 16 آمپر (در ولتاژ ≤440V) |
| توان موتور (380-415V) | 7.5 کیلووات (10 اسب بخار) |
| ترکیب کنتاکتها | 3 پل قدرت (3 NO) + 1 کنتاکت کمکی (1 NO) |
| ولتاژ کویل (Uc) | 220…230V AC – 50/60Hz |
| جریان حرارتی آزاد (Ith) | 20 آمپر (در رده AC-1) |
| ابعاد فیزیکی | 45 × 58 × 57 میلیمتر |
| وزن | 180 گرم |
| استاندارد مرجع | IEC 60947-4-1 |
این مدل علیرغم دارا بودن ابعاد مشابه با مدلهای 6 و 9 آمپر، جریان نامی 16 آمپر را پوشش میدهد. این یعنی شما میتوانید یک موتور 10 اسب بخار را با کنتاکتوری کنترل کنید که عرض آن تنها 45 میلیمتر است. این موضوع در طراحی تابلوهای برق مدرن که با محدودیت شدید فضا مواجه هستند، یک “امکان طلایی” به شمار میرود.
مدل LC1K1610M7 از دستهبندی AC-3e پشتیبانی میکند. این رده کاربردی جدید، تضمینکننده عملکرد ایمن و پایدار کنتاکتور در هنگام سوئیچینگ موتورهای قفس سنجابی با راندمان بالا (IE3/IE4) است که در لحظه استارت جریان هجومی بیشتری دارند.

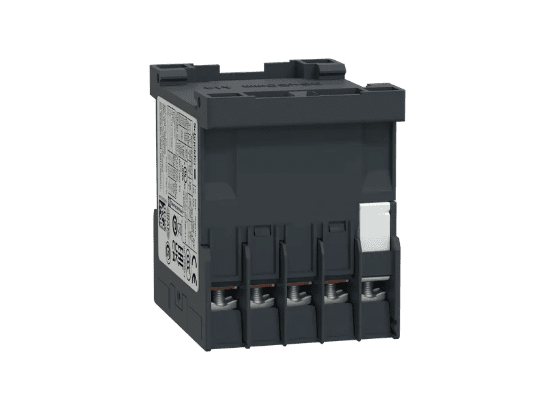

ترمینالهای پیچ (Screw Clamp) این دستگاه قابلیت پذیرش طیف وسیعی از کابلها را دارند؛ از سیمهای افشان با سرسیم (0.34mm²) تا کابلهای سخت (4mm²)، که نصب را برای تکنسینها بسیار آسان و ایمن میسازد.
مینی کنتاکتور 16 آمپر اشنایدر در سناریوهای زیر میدرخشد:
تجهیزات اشنایدر الکتریک به دلیل محبوبیت بالا، دارای نمونههای غیراصلی (تقلبی) در بازار هستند. فروشگاه سلکتورینو اصالت و کیفیت خرید شما را تضمین میکند:
برای دریافت قیمت بهروز و موجودی تعداد بالای مینی کنتاکتور 16 آمپر اشنایدر (LC1K1610M7)، هماکنون با کارشناسان سلکتورینو تماس بگیرید.
