| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 58 × 45 × 57 میلیمتر |
| وزن | 0.18 کیلوگرم |
| مدل | LC1K1210M7 |
| سری محصول | TeSys K |
| نوع تجهیز | Mini Contactor |
| کاربرد | کنترل موتور و بار مقاومتی |
| تعداد پلها | 3P |
| ترکیب کنتاکت قدرت | 3 NO |
| کنتاکت کمکی | 1 NO |
| دسته کاربرد | AC‑3 / AC‑3e / AC‑1 / AC‑4 |
| ولتاژ کاری (Ue) | تا 690V AC ≤400Hz |
| جریان نامی (AC‑3) | 12A در ≤440V AC |
| جریان AC‑1 | 20A در ≤690V AC |
| جریان حرارتی (Ith) | 20A مدار قدرت / 10A مدار سیگنال |
| ولتاژ کویل | 220…230V AC – 50/60Hz |
| توان موتور | 3kW در 220‑230V 5.5kW در 380‑415V 5.5kW در 440V 4kW در 690V |
| ولتاژ ضربهای (Uimp) | 8kV |
| دسته اضافه ولتاژ | Category III |
| ظرفیت وصل (Making) | 144A مدار قدرت |
| ظرفیت قطع | 110A در 440V 80A در 500V 70A در 660‑690V |
| تحمل جریان کوتاه مدت (Icw) | 115A (1s) 105A (5s) 100A (10s) 75A (30s) 55A (1min) |
| فیوز پیشنهادی | 25A gG یا 25A aM (مدار قدرت) / 10A gG (مدار سیگنال) |
| مصرف توان کویل (لحظه وصل) | 30VA |
| مصرف توان نگهدارنده | 4.5VA |
| اتلاف حرارتی | 1.3W |
| محدوده عملکرد کویل | 0.8…1.15 Uc (کارکرد) / ≥0.2 Uc (قطع) |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| حداکثر نرخ قطع و وصل | 3600 سیکل در ساعت |
| زمان عملکرد | 10 – 20 ms |
| دوام مکانیکی | 10 میلیون سیکل |
| دوام الکتریکی | 1.3 میلیون سیکل (AC‑3) |
| نوع ترمینال | Screw Clamp |
| نوع نصب | ریل DIN یا نصب روی صفحه |
| استانداردها | IEC 60947 / UL 508 / CSA |
دیتاشیت محصول مینی کنتاکتور LC1K1210M7
6,670,818 تومان

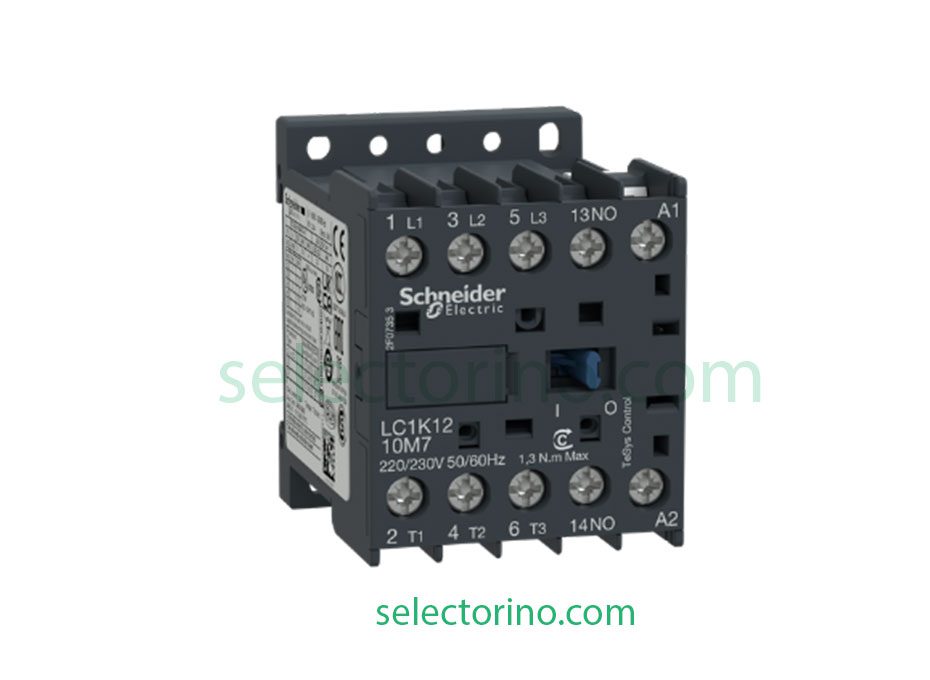

در دنیای اتوماسیون و تابلوهای برق، مدیریت فضا بدون از دست دادن کارایی یک هنر مهندسی است. مینی کنتاکتور اشنایدر مدل LC1K1210M7 از سری خوشنام TeSys K، راه حلی ایدهآل برای کنترل موتورهای الکتریکی و بارهای مقاومتی در فضاهای بسیار محدود است. این تجهیز علیرغم ابعاد مینیاتوری، قدرت و دوامی را ارائه میدهد که از برند اصیل Schneider Electric انتظار میرود.
دقت در پارامترهای زیر برای انتخاب صحیح تجهیزات حفاظتی و هماهنگی با مدار فرمان الزامی است:
| ویژگی فنی | مشخصات / مقدار |
|---|---|
| برند و مدل | Schneider Electric – LC1K1210M7 |
| سری محصول | TeSys K (Miniature Range) |
| تعداد پل / ترکیب کنتاکت | 3 پل (3 NO) + 1 کنتاکت کمکی (1 NO) |
| جریان نامی (AC-3) | 12 آمپر (مناسب برای موتور تا 5.5kW در 400V) |
| جریان نامی (AC-1) | 20 آمپر (بارهای مقاومتی/روشنایی) |
| ولتاژ کویل (فرمان) | 220…230V AC – 50/60Hz |
| توان موتور (380-415V) | 5.5 کیلووات |
| ابعاد (W×H×D) | 45 × 58 × 57 میلیمتر |
| وزن خالص | 0.18 کیلوگرم |
| دوام مکانیکی | 10,000,000 سیکل |
| استانداردها | IEC 60947, UL 508, CSA |
با عرض تنها 45 میلیمتر، این مینی کنتاکتور فضای بسیار کمی را روی ریل DIN اشغال میکند. این ویژگی برای سازندگان ماشینآلات (OEM) و تابلوهای توزیع کوچک که با محدودیت فضا مواجه هستند، یک مزیت رقابتی محسوب میشود.
کد فنی LC1K1210M7 به گونهای طراحی شده که در دستههای مختلف کاربردی از جمله AC-3 (بارهای موتوری سنگین) و AC-1 (بارهای غیرالقایی مانند هیترها) عملکرد درخشانی داشته باشد. وجود یک کنتاکت کمکی 1 NO داخلی، نیاز به نصب بلاکهای کمکی اضافه را در بسیاری از مدارات فرمان ساده حذف میکند.
این مینی کنتاکتور با ولتاژ ضربهای 8kV و دسته اضافهولتاژ Category III، مقاومت بسیار بالایی در برابر نوسانات ناگهانی شبکه دارد. همچنین ظرفیت وصل (Making Capacity) معادل 144A نشاندهنده قدرت بالای کنتاکتها در لحظات بحرانی سوئیچینگ است.
اتلاف حرارتی این دستگاه تنها 1.3 وات است که نشاندهنده طراحی بهینه کویل و کیفیت بالای آلیاژ کنتاکتهاست. این موضوع باعث جلوگیری از گرم شدن بیش از حد تابلو برق و افزایش طول عمر سایر تجهیزات مجاور میشود.
مینی کنتاکتور 12 آمپر اشنایدر در طیف وسیعی از صنایع کاربرد دارد:
در بازار تجهیزات برق صنعتی، اصالت کالا حرف اول را میزند. فروشگاه سلکتورینو با تعهد به ارائه کالای باکیفیت، مزایای زیر را برای خرید شما فراهم میکند:
جهت دریافت قیمت بهروز مینی کنتاکتور 12 آمپر اشنایدر سری TeSys K و یا سفارش تعداد بالا، همین حالا با واحد فروش ما تماس بگیرید.
