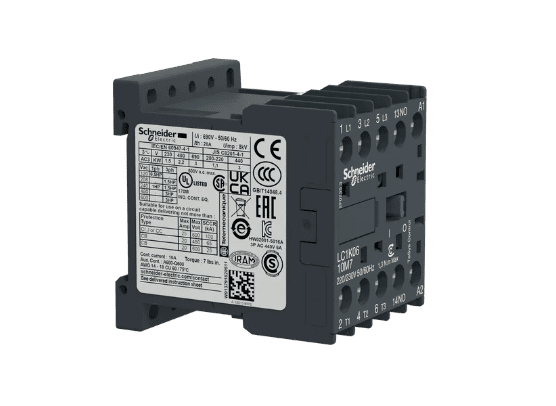

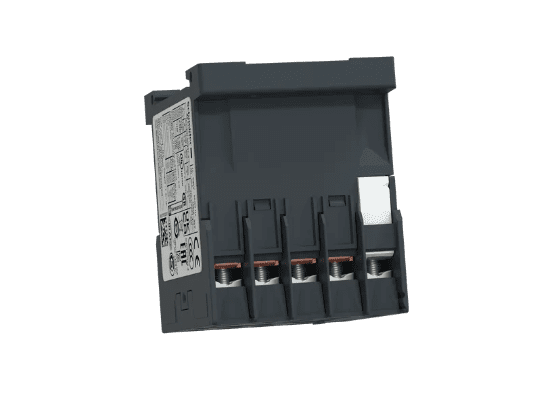

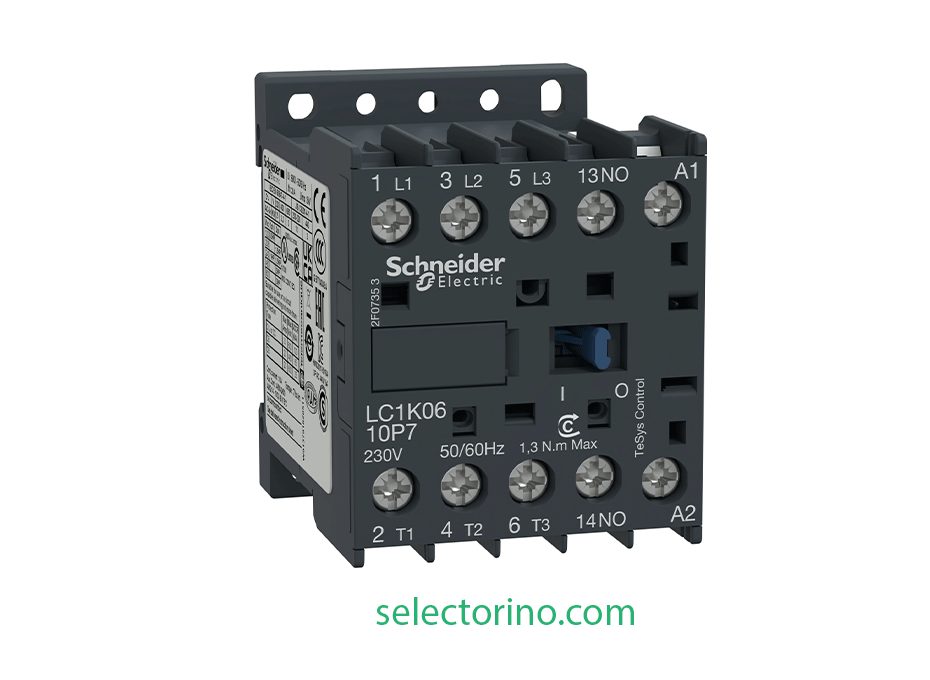

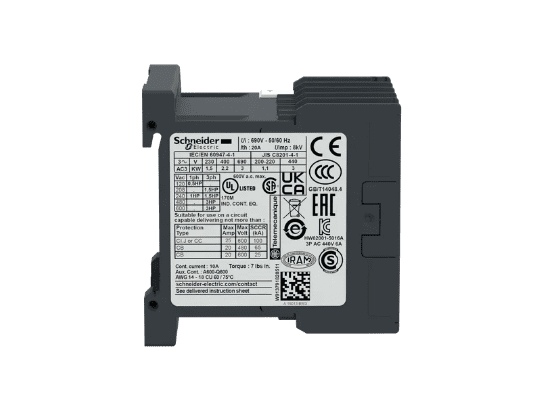

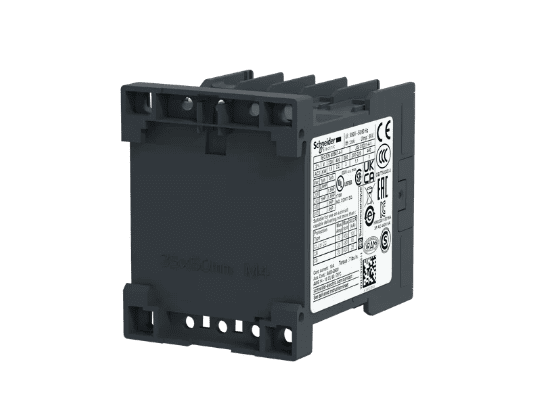

مزایا و نقاط قوت برجسته مینی کنتاکتور LC1K0610M7
- طراحی فوقالعاده کامپکت (Ultra-Compact): اشغال حداقل فضای ممکن در تابلو با ابعاد تنها ۵۸ در ۴۵ در ۵۷ میلیمتر و وزن سبک ۱۸۰ گرمی.
- استحکام عایقی استثنایی (Uimp = 8 kV): دارای تحمل ولتاژ ضربهای ایمپالس ۸ کیلوولت که سطحی از ایمنی بالاتر حتی نسبت به اکثر کنتاکتورهای سایز متوسط ارائه میدهد.
- طول عمر و قابلیت اطمینان بالا: دارای دوام مکانیکی ۱۰ میلیون بار قطع و وصل و طول عمر الکتریکی ۱.۳ میلیون سیکل در جریان کامل ۶ آمپر تحت بار AC-3.
- تلفات حرارتی بسیار ناچیز: توان مصرفی جذب بوبین در لحظه راهاندازی ۳۰ ولتآمپر، حالت نگهداشت ۴.۵ ولتآمپر و اتلاف حرارتی آن تنها ۱.۳ وات است که مانع از تجمع حرارت در تابلوهای فشرده میشود.
- کنتاکت کمکی داخلی (1 NO): برخورداری از یک تیغه باز فابریک جهت پیادهسازی مسیر خودنگهدار مدار یا ارسال سیگنال وضعیت به کنترلرها بدون اشغال فضای اضافی.
جدول مشخصات فنی تفصیلی (Technical Specifications)
| کد تجاری محصول | LC1K0610M7 |
| برند و سری | Schneider Electric – TeSys K |
| نوع تجهیز | مینیکنتاکتور قدرت و مدار فرمان (Compact Contactor) |
| ترکیب پلاتینهای قدرت | ۳ پل باز (3P – 3 NO) |
| ردههای بهرهبرداری | AC-3, AC-3e, AC-4 |
| ولتاژ کارکرد نامی (Ue) | مدار قدرت و سیگنالینگ: تا ۶۹۰ ولت متناوب (فرکانس تا ۴۰۰ هرتز) |
| جریان نامی عملکرد (Ie) | ۶ آمپر در ردههای AC-3 و AC-3e (کمتر از ۶۰ درجه سانتیگراد تا ۴۴۰ ولت) |
| جریان حرارتی نامی (Ith) | ۲۰ آمپر (در دمای کمتر از ۶۰ درجه سانتیگراد) |
| توان راهاندازی موتور سهفاز (kW) | ۱.۵ کیلووات در ولتاژ ۲۲۰…۲۳۰ ولت AC ۲.۲ کیلووات در ولتاژ ۳۸۰…۴۱۵ ولت AC ۳ کیلووات در ولتاژ ۴۴۰/۶۹۰ ولت AC |
| ولتاژ بوبین محرک (Uc) | ۲۲۰ الی ۲۳۰ ولت AC با فرکانس ۵۰/۶۰ هرتز |
| محدوده مجاز ولتاژ بوبین | وصل کامل: ۰.۸ تا ۱.۱۵ ولتاژ نامی / قطع قطعی (Drop-out): بزرگتر یا مساوی ۰.۲۰ ولتاژ نامی |
| توان مصرفی بوبین | حالت جذب لحظهای: ۳۰ ولتآمپر / حالت نگهداشت: ۴.۵ ولتآمپر |
| کنتاکت کمکی یکپارچه | ۱ کنتاکت باز لحظهای (1 NO) – حداقل جریان سوئیچینگ ۵ میلیآمپر در ۱۷ ولت |
| ولتاژ عایق نامی (Ui) | ۶۹۰ ولت (مطابق با IEC 60947-4-1) / ۶۰۰ ولت (استاندارد UL و CSA) |
| ولتاژ ایمپالس ضربه (Uimp) | ۸ کیلوولت (رده اضافهولتاژ III) |
| فیوز محافظتی پشتیبان | ۲۵ آمپر تیپ gG یا ۲۵ آمپر تیپ aM (برای مدار قدرت) |
| زمان قطع و وصل پلاتینها | ۱۰ تا ۲۰ میلیثانیه برای قطع یا وصل بوبین |
| ترمینالها و سایز هادی مجاز | ترمینال پیچی: تک سیم یا دو سیم ۰.۷۵ تا ۴ میلیمتر مربع بدون سرسیم / ۰.۳۴ تا ۲.۵ میلیمتر مربع با سرسیم |
| گشتاور مجاز پیچ ترمینالها | ۰.۸ الی ۱.۳ نیوتنمتر (با پیچگوشتی تخت ۶ میلیمتر، چهارسو Philips No 2 یا Pozidriv No 2) |
| طریقه نصب فیزیکی | قابل نصب روی ریل مینیاتوری استاندارد ۳۵ میلیمتری (DIN Rail) یا پیچ شدن روی صفحه مونتاژ (Plate) |
| ابعاد (ارتفاع × عرض × عمق) | ۵۸ × ۴۵ × ۵۷ میلیمتر |
| وزن خالص | ۰.۱۸ کیلوگرم (۱۸۰ گرم) |
تجهیزات و لوازم جانبی قابل نصب (سری TeSys K)
برای افزایش قابلیتها، اضافه کردن کنتاکت کمکی یا حفاظت حرارتی مینیکنتاکتور LC1K0610M7 میتوانید از کدهای رسمی زیر استفاده فرمایید:
۱. بلوک کنتاکت کمکی نصب از رو (سری LA1K)
LA1KN11: ۱ کنتاکت باز + ۱ کنتاکت بسته (1NO + 1NC)LA1KN20: ۲ کنتاکت باز (2NO)LA1KN02: ۲ کنتاکت بسته (2NC)LA1KN22: ۲ کنتاکت باز + ۲ کنتاکت بسته (2NO + 2NC)LA1KN40: ۴ کنتاکت باز (4NO)LA1KN04: ۴ کنتاکت بسته (4NC)
۲. ماژول سرکوبکننده اضافه ولتاژ بوبین (Surge Suppressor – سری LA4K)
LA4KC1U: ماژول فیلتر RC مناسب برای ولتاژ ۱۱۰ تا ۲۵۰ ولت متناوب ACLA4KE1UG: ماژول وریستور (Varistor) مناسب برای ولتاژ ۱۱۰ تا ۲۵۰ ولت AC/DC
۳. کیت اینترلاک مکانیکی و چپگرد-راستگرد
LA9K001: قفل مکانیکی اختصاصی مینیکنتاکتورهای سری TeSys KLA9K0982: ست کامل شینهها و اتصالات قدرت مدار چپگرد-راستگرد
۴. رله اضافه بار حرارتی / بیمتال سازگار (سری TeSys LR2K)
LR2K0314: رنج جریانی ۵.۵ تا ۸ آمپر (منطبق بر جریان ماکزیمم کنتاکتور)LR2K0312: رنج جریانی ۳.۷ تا ۵.۵ آمپرLR2K0310: رنج جریانی ۲.۶ تا ۳.۷ آمپرمحصولات احتمالی مورد نیاز در کنار این محصول
