| مشخصه | توضیحات |
|---|---|
| کد محصول | LC1G150KUEN |
| سری ساخت | سری G |
| تعداد پلها | ۳ پل (3P) |
| جریان نامی (Ie) | ۱۵۰ آمپر |
| ولتاژ نامی عایقی (Ui) | ۱۰۰۰ ولت AC |
| ولتاژ تغذیه بوبین | ۲۲۰ ولت AC |
| توان نامی (AC-3) | ۷۵ کیلووات در ۴۰۰ ولت |
| نوع کنتاکتهای کمکی | ۱ کنتاکت باز (۱NO) و ۱ کنتاکت بسته (۱NC) |
| نوع اتصالات | ترمینال شینهای |
| ابعاد (ارتفاع x عرض x عمق) | ۲۵۵x۲۵۶x۲۴۸ میلیمتر |
| وزن | ۷.۵ کیلوگرم |
| دمای کاری مجاز | ۲۵- تا ۵۵+ درجه سانتیگراد |
| استانداردها | IEC 60947-4-1, IEC 60947-5-1 |
| کنتاکتورF150 | LC1G150KUEN |
79,420,000 تومان

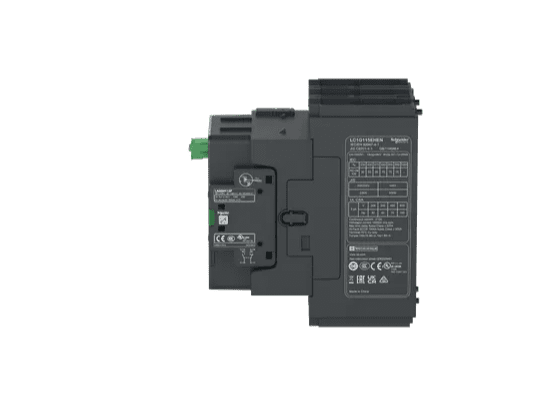

کنتاکتور اشنایدر الکتریک مدل LC1G150KUEN از سری G، با جریان نامی ۱۵۰ آمپر و ولتاژ تغذیه بوبین ۲۲۰ ولت AC، برای کاربردهای صنعتی و کنترل بارهای الکتریکی طراحی شده است.
ویژگیها:
بوبین با ولتاژ تغذیه ۲۲۰ ولت AC: مناسب برای سیستمهای برق صنعتی استاندارد.
دوام و استحکام بالا: ساخته شده از مواد باکیفیت که مقاومت در برابر حرارت و ضربه را تضمین میکند.
نصب آسان: طراحی شده با اتصالات شینهای برای سهولت در نصب و اتصال.
| مشخصه | مقدار |
|---|---|
| نوع محصول یا قطعه | کنتاکتور |
| نام کوتاه دستگاه | LC1G |
| کاربرد کنتاکتور | سوئیچینگ قدرت |
| دسته بندی کاربرد | AC-1 |
| توضیحات قطب ها | 3P |
| ولتاژ عملیاتی نامی [Ue] | <= 1000 V AC 50/60 Hz |
| جریان عملیاتی نامی [Ie] | 275 A (در <40 درجه سانتیگراد) در <= 1000 V AC-1 |
| ولتاژ مدار کنترل [Uc] | 100…250 V AC 50/60 Hz |
| محدودیت های ولتاژ مدار کنترل | عملیاتی: 0.8 Uc Min…1.1 Uc Max (در <60 درجه سانتیگراد) |
| مکمل [Uimp] ولتاژ تحمل ضربه نامی | 8 kV |
| دسته اضافه ولتاژ | III |
| جریان حرارتی آزاد معمولی [Ith] | 275 A (در 40 درجه سانتیگراد) |
| ظرفیت قطع نامی | 1280 A در 440 V |
| جریان تحمل کوتاه مدت نامی [Icw] | 1.2 kA – 10 s |
| درجه فیوز مرتبط | 160 A aM در <= 440 V برای موتور |
| امپدانس متوسط | 0.00018 اهم |
| ولتاژ عایق بندی نامی [Ui] | 1000 V |
| اتلاف توان در هر قطب | 10 W AC-1 – Ith 275 A |
| کد سازگاری | LC1G |
| ترکیب کنتاکت قطب | 3 NO |
| ترکیب کنتاکت کمکی | 1 NO + 1 NC |
| توان موتور kW | 37 kW در 230 V AC 50/60 Hz (AC-3e) |
| توان موتور hp | 40 hp در 200/208 V 60 Hz |
| ظرفیت وصل نامی Irms | 1890 A در 440 V |
| فناوری کویل | محدود کننده پیک دو طرفه داخلی |
| سطح قابلیت اطمینان ایمنی | B10d = 400000 سیکل کنتاکتور با بار نامی مطابق با EN/ISO 13849-1 |
| دوام مکانیکی | 8 میلیون سیکل |
| توان هجومی در VA (50/60 Hz, AC) | 540 VA |
| توان هجومی در W (DC) | 380 W |
| مصرف توان نگه دارنده در VA (50/60 Hz, AC) | 12.4 VA |
| مصرف توان نگه دارنده در W (DC) | 7.8 W |
| زمان عملکرد | 40…70 میلی ثانیه بسته شدن |
| حداکثر نرخ عملکرد | 600 سیکل/ساعت AC-3 |
| اتصالات – ترمینال ها | مدار قدرت: شینه 2 – مقطع شینه: 25 x 6 میلی متر |
| گام اتصال | 35 میلی متر |
| پایه نصب | صفحه |
| استانداردها | EN/IEC 60947-4-1 |
| گواهینامه های محصول | طرح CB |
| گشتاور سفت کردن | 18 نیوتن متر |
| ارتفاع | 193 میلی متر |
راهنمای انتخاب کلید حرارتی (MPCB) و رله حرارتی (Overload Relay) برای کنتاکتور اشنایدر LC1G150KUEN با جریان 150 آمپر، باید بر اساس بار مصرفی، نوع حفاظت مورد نظر، و شرایط کاری دقیق انجام شود. در ادامه، بهصورت گامبهگام توضیح دادهام:
کنتاکتور LC1G150KUEN برای بارهای تا 150 آمپر مناسب است، بنابراین:
| مدل رله | محدوده جریان قابل تنظیم | توضیحات |
|---|---|---|
| LR9F5371 | 110 – 150 A | مناسب برای موتوری که در بار کامل 110 تا 150 آمپر میکشد. دارای قابلیت اتصال مستقیم روی LC1G150 |
| LR97D | متغیر بر اساس مدل | رله الکترونیکی با حفاظت پیشرفته، مخصوص موتورهای حساس |
🔍 نکته: اگر موتور شما مثلاً در 132 آمپر کار میکند، رله باید روی مقدار 135A تنظیم شود (۱۰٪ بالاتر از بار نامی، با توجه به زمان راهاندازی).
اشنایدر سری GV را برای این کار ارائه میدهد. اما برای 150 آمپر، کلید حرارتی مستقیم موجود نیست. در این جریانها بهتر است از ترکیب MCCB + رله حرارتی استفاده شود.
| تجهیز | توضیحات |
|---|---|
| MCCB مدل NSX160F با تنظیم حرارتی-مغناطیسی | قطعکننده مدار تا 160A، با تنظیم دقیق جریان |
| GV7R160 | کلید حرارتی تا 160 آمپر، دارای قابلیت تنظیم دقیق، مناسب برای حفاظت موتورهای قدرت بالا |
| نوع حفاظت | تجهیز مناسب |
|---|---|
| اضافهبار ساده موتور | LR9F5371 یا LR97D |
| حفاظت کامل موتور (اضافهبار + اتصال کوتاه) | GV7R160 یا MCCB + رله حرارتی LR9F |
| موتورهای حساس با نیاز به حفاظت دیجیتال | LR97D با سنسور جریان مجزا |
کاربردها:
این کنتاکتور برای کنترل و سوئیچینگ مدارهای الکتریکی با جریان بالا در صنایع مختلف مانند فولاد، سیمان، نفت و گاز، شیمیایی و حملونقل مناسب است. همچنین در تابلوهای برق صنعتی برای کنترل موتورهای الکتریکی، ژنراتورها، بانکهای خازن و سیستمهای گرمایشی و سرمایشی کاربرد دارد.
کنتاکتور F150 اشنایدر LC1G150KUEN یکی از محصولات پیشرفته و پرکاربرد در حوزه تجهیزات الکتریکی صنعتی است که توسط شرکت اشنایدر الکتریک تولید و عرضه میشود. این کنتاکتور به دلیل عملکرد قابلاعتماد، دوام بالا، و طراحی مدرن، جایگاه ویژهای در صنعت برق به خود اختصاص داده است. در ادامه به بررسی کامل ویژگیها، کاربردها، و مزایای این محصول خواهیم پرداخت.
کنتاکتور F150 اشنایدر نهتنها از لحاظ فنی و کیفی برتر است، بلکه با طراحی مدرن و قابلیتهای متنوع خود، نیازهای مختلف صنایع را برآورده میکند. این دستگاه با ارائه عملکرد بینقص و سازگاری با محیطهای صنعتی سخت، یک گزینه ایدهآل برای حرفهایهاست.
برای خریدو مشاوره این محصول میتوانید با ما تماس بگیرید.
کنتاکتور F150 اشنایدر LC1G150KUEN یکی از بهترین انتخابها برای کاربردهای صنعتی و حرفهای است. این دستگاه با عملکرد عالی، دوام بالا، و ایمنی بینظیر، میتواند نقش مهمی در بهبود عملکرد سیستمهای الکتریکی شما داشته باشد.
اگر به دنبال یک کنتاکتور باکیفیت و قابلاعتماد هستید، کنتاکتور F150 اشنایدر را حتماً در لیست انتخابهای خود قرار دهید.
