کنتاکتور خازنی 17 کیلو وارLC1DGKM7 اشنایدر Schneider

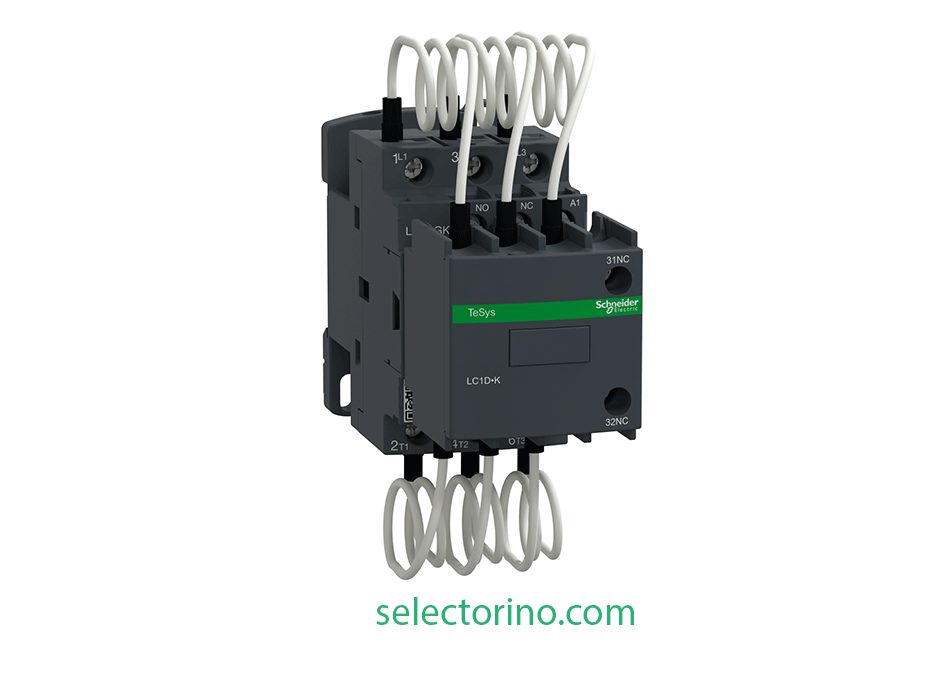

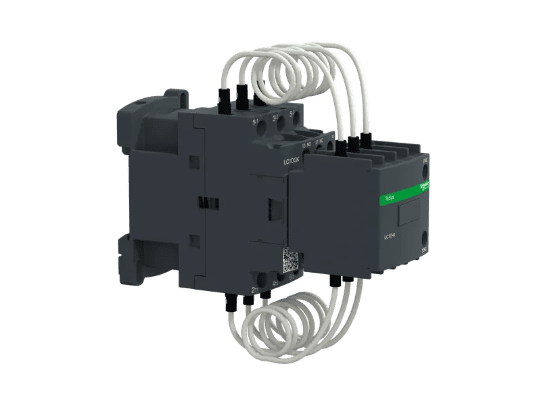

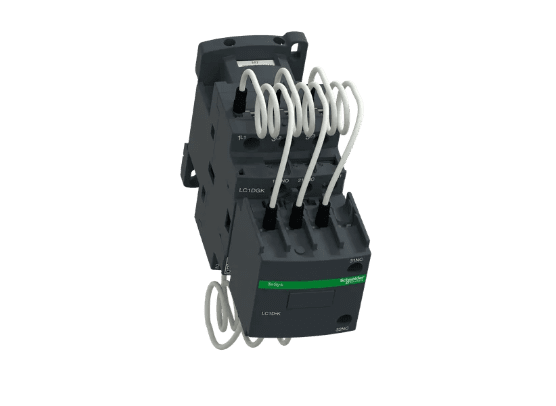

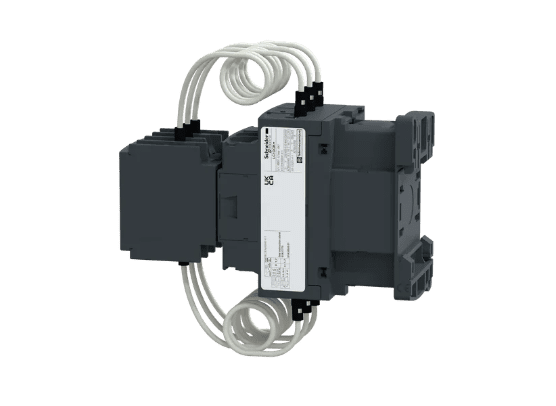

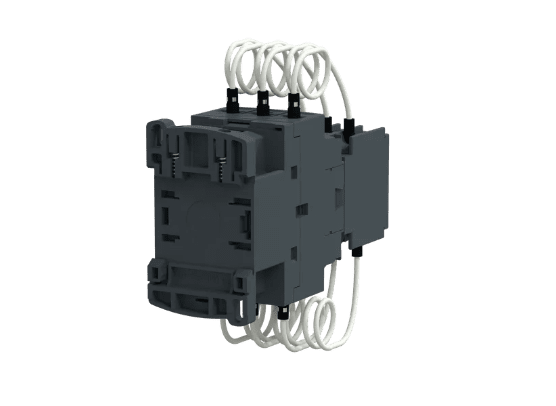

کنتاکتور خازنی 17 کیلووار اشنایدر مدل Schneider LC1DGKM7

کنتاکتور خازنی اشنایدر مدل LC1DGKM7 از سری TeSys Deca (LC1D.K) یک تجهیز تخصصی برای راه‌اندازی و کنترل بانک‌های خازنی است و در دسته Contactor Duty برای تصحیح ضریب توان (Power Factor Correction) قرار می‌گیرد. این کنتاکتور مطابق با استاندارد AC‑6b طراحی شده و قادر است جریان هجومی اولیه خازن‌ها را به‌صورت ایمن کنترل کند.

کاربرد

• مناسب برای بانک خازنی 17 کیلووار در 400 ولت AC
• مناسب برای تابلوهای اصلاح ضریب توان
• استفاده در صنعت، کارخانجات، شبکه‌های توزیع و سیستم‌های کنترل توان راکتیو

مشخصات الکتریکی

• توان خازنی قابل کنترل:
  • 16.7 کیلووار در 400 ولت AC (معادل مدل 17kvar)
• ولتاژ عملکرد مدار قدرت: تا 690 ولت AC (50/60Hz)
• نوع مدار فرمان: AC 50/60Hz
• ولتاژ تغذیه بوبین: 220 ولت AC
• رده کاربرد: AC‑6b ویژه قطع‌و‌وصل پله‌های خازنی
• دوام الکتریکی:
  • 300,000 سیکل در 400 ولت
  • 200,000 سیکل در 690 ولت
• حداکثر نرخ عملکرد: 240 قطع و وصل بر ساعت

مشخصات فنی و مکانیکی

• تعداد پل قدرت: 3 پل (3P)
• نوع کنتاکت‌های قدرت: 3NO
• کنتاکت کمکی: 1 عدد NO + دو عدد NC (مکانیکی لینک شده، مطابق IEC 60947‑5‑1)
• نصب: روی ریل DIN یا صفحه تابلو
• ابعاد:
  • ارتفاع: 125 میلی‌متر
  • عرض: 45 میلی‌متر
  • عمق: 127 میلی‌متر
• وزن خالص: 0.6 کیلوگرم

ترمینال‌ها و سیم‌کشی

مدار فرمان (Control circuit)

• ترمینال پیچ‌فشاری (Screw Clamp)
• سطح مقطع کابل:
  • سیم خشک: 1 تا 4 میلی‌متر مربع
  • سیم افشان بدون سرسیم: 1 تا 4 میلی‌متر مربع
  • سیم افشان با سرسیم: 1 تا 2.5 میلی‌متر مربع
• گشتاور سفت کردن پیچ‌ها: 1.7 نیوتن‌متر

مدار قدرت (Power circuit)

• ترمینال پیچ‌فشاری
• سطح مقطع کابل:
  • سیم خشک: 2.5 تا 16 میلی‌متر مربع
  • سیم افشان بدون سرسیم: 1.5 تا 10 میلی‌متر مربع
  • سیم افشان با سرسیم: 1 تا 10 میلی‌متر مربع
• گشتاور سفت کردن پیچ‌ها: 2.5 نیوتن‌متر

شرایط محیطی

• درجه حفاظت: IP20 (روی سطح جلویی)
• دمای کارکرد: ‌منفی 5 تا مثبت 60 درجه سانتی‌گراد
• دمای نگه‌داری: ‌منفی 60 تا مثبت 80 درجه سانتی‌گراد
• ارتفاع مجاز کار: تا 3000 متر بالاتر از سطح دریا

استانداردها و تاییدیه‌ها

• EN/IEC 60947‑1
• EN/IEC 60947‑4‑1
• IEC 60335‑1
• گواهی‌نامه‌های:
  • IECEE CB Scheme
  • UKCA

بسته‌بندی

• بسته اصلی: 1 عدد
• وزن با بسته‌بندی: حدود 599 گرم
• کارتن مادر: 6 عدد
