| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 130 میلیمتر |
| وزن | 1.61 کیلوگرم |
| مدل | LC1D95E7 |
| سری | TeSys Deca |
| نوع تجهیز | کنتاکتور قدرت |
| تعداد پل | 3P (3NO) |
| کاربرد | کنترل موتور و بار مقاومتی |
| کلاس کاری | AC‑1 AC‑3 AC‑3e AC‑4 |
| ولتاژ کاری (Ue) | تا 690V AC (25…400Hz) |
| جریان نامی | 95A در AC‑3 95A در AC‑3e 125A در AC‑1 |
| ولتاژ کویل | 48V AC – 50/60Hz |
| نوع کویل | AC استاندارد بدون suppressor داخلی |
| توان موتور (AC‑3) | 25 kW در 220‑230V 45 kW در 380‑400V 45 kW در 415‑440V 55 kW در 500V 45 kW در 660‑690V |
| توان موتور (AC‑3e) | 25 kW در 220‑230V 45 kW در 380‑400V 45 kW در 415‑440V 55 kW در 500V 45 kW در 660‑690V |
| توان موتور (AC‑4) | 15 kW در 400V |
| توان موتور (HP) | 7.5 HP در 120V تکفاز 15 HP در 230/240V تکفاز 30 HP در 208V سهفاز 30 HP در 230/240V سهفاز 60 HP در 460/480V سهفاز 60 HP در 575/600V سهفاز |
| جریان حرارتی (Ith) | 125A مدار قدرت 10A مدار سیگنال |
| ظرفیت وصل | 1100A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع | 1100A در 440V |
| تحمل اتصال کوتاه (Icw) | 1100A برای 1s 800A برای 10s 400A برای 1min 135A برای 10min |
| فیوز پیشنهادی | 200A gG (Type 1) 160A gG (Type 2) 10A gG مدار فرمان |
| اتلاف توان هر پل | 12.5W (AC‑1) 7.2W (AC‑3 / AC‑3e) |
| ولتاژ عایقی (Ui) | 1000V IEC 600V UL/CSA |
| ولتاژ ضربهای (Uimp) | 8kV |
| طول عمر مکانیکی | 4 میلیون سیکل |
| طول عمر الکتریکی | 1.2M cycles (AC‑3) 1.3M cycles (AC‑1) |
| توان مصرفی کویل | Inrush: 245 VA Holding: 26 VA |
| زمان عملکرد | بسته شدن: 20‑35 ms باز شدن: 6‑20 ms |
| حداکثر نرخ عملکرد | 3600 سیکل در ساعت |
| کنتاکت کمکی | 1NO + 1NC (Mirror + Mechanically Linked) |
| ترمینال مدار قدرت | 4 تا 50 mm² |
| ترمینال مدار فرمان | 1 تا 4 mm² |
| گشتاور سفت کردن | 12 N·m مدار قدرت 1.2 N·m مدار فرمان |
| روش نصب | ریل DIN یا نصب روی صفحه |
| درجه حفاظت | IP20 (جلو) |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No 14 |
| دمای کاری | -40 تا +60°C تا +70°C با Derating |
| حداکثر ارتفاع کاری | 3000 متر |
دیتاشیت LC1D95E7 اشنایدر Schneider
56,204,450 تومان

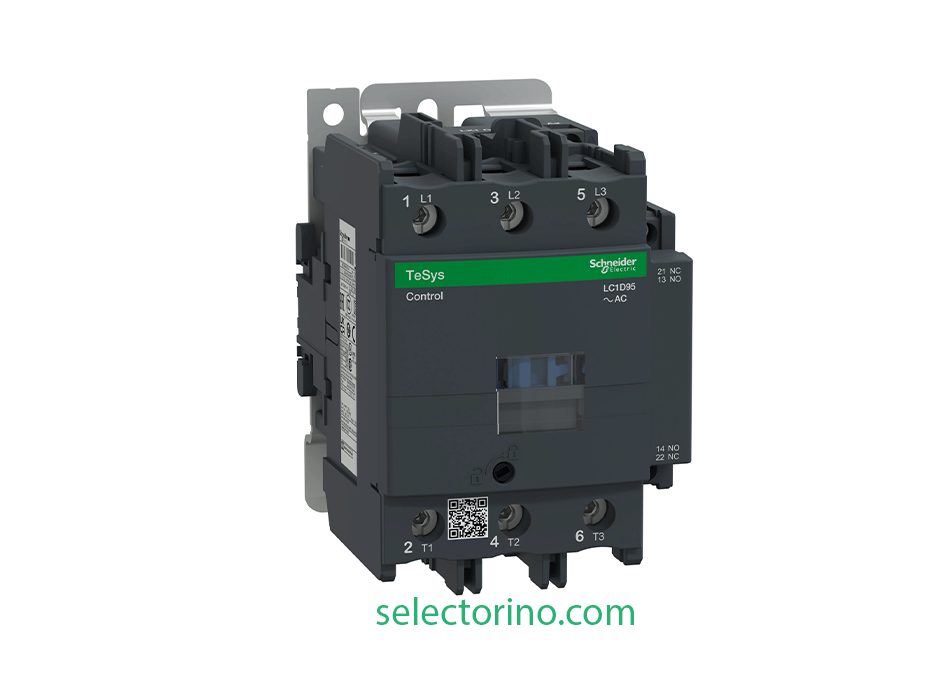

کنتاکتور LC1D95E7 از سری صنعتی TeSys Deca یک کنتاکتور سهپل 3P (3NO) برای کنترل موتورهای سنگین است که در دسته Heavy‑Duty Motor Control قرار میگیرد.
این مدل دارای جریان نامی 95 آمپر در AC‑3 و 125 آمپر در AC‑1 بوده و میتواند موتورهایی تا 55 kW در 500V یا 60 HP در 480V را کنترل کند.
کویل این مدل 48V AC (50/60Hz) است و از نوع استاندارد بدون ماژول سرکوبگر داخلی میباشد.
از نظر مکانیکی، این کنتاکتور با 4 میلیون سیکل عمر مکانیکی و حدود 1.2 میلیون سیکل عمر الکتریکی در AC‑3 برای کاربردهای صنعتی پیوسته بسیار مناسب است.
ابعاد آن 127×85×130 میلیمتر و وزن 1.61 کیلوگرم است که همان فریم فیزیکی مدلهای LC1D80 و LC1D65 را حفظ میکند.
| مشخصات | جزئیات |
|---|---|
| مدل | LC1D95E7 |
| برند | اشنایدر الکتریک |
| جریان نامی | 95 آمپر |
| ولتاژ بوبین | 48 ولت جریان متناوب (AC) |
| تعداد پلها | 3 پل |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ عایقی نامی | 690 ولت |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | بیش از 1 میلیون سیکل |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| استانداردها | IEC 60947-4-1, CE, UL |
کنتاکتور LC1D95E7 با کیفیت ساخت بالا و عملکرد فوقالعاده، انتخابی مناسب برای پروژههای صنعتی و تجاری است که به تجهیزات قابل اعتماد و کارآمد نیاز دارند.
کنتاکتور 95 آمپر 48 ولت AC مدل LC1D95E7 سه پل، یک کلید الکترومکانیکی پرکاربرد در صنایع مختلف است که برای کنترل جریانهای الکتریکی با قدرت نسبتاً بالا مورد استفاده قرار میگیرد. این کنتاکتور قادر است جریان تا 95 آمپر را در ولتاژ 48 ولت AC قطع و وصل کند.
کنتاکتور از اجزای اصلی زیر تشکیل شده است:
نحوه کار:
برای انتخاب یک کنتاکتور مناسب، باید به موارد زیر توجه کرد:
کنتاکتور LC1D95E7 توسط شرکت اشنایدر الکتریک تولید میشود. این شرکت یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است. برندهای دیگری نیز مانند ABB، LS و زیمنس کنتاکتورهای مشابه با ویژگیهای نزدیک به این مدل تولید میکنند.
کنتاکتور 95 آمپر 48 ولت AC مدل LC1D95E7 سه پل، یک انتخاب مناسب برای کنترل جریانهای متوسط تا بالا در صنایع مختلف است. این کنتاکتور با قابلیت اطمینان بالا، طول عمر زیاد و عملکرد مطمئن، میتواند در بسیاری از کاربردهای صنعتی و ساختمانی مورد استفاده قرار گیرد.
توجه: اطلاعات ارائه شده در این متن صرفاً جنبهی اطلاعرسانی دارد و برای تصمیمگیریهای فنی، توصیه میشود به کارشناسان تخصصی سلکتورینو مراجعه شود.
