| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 130 میلیمتر |
| وزن | 1.59 کیلوگرم |
| مدل | LC1D80E7 |
| سری | TeSys Deca |
| نوع | کنتاکتور سهپل (3NO) |
| کاربرد | کنترل موتور – بار مقاومتی – AC‑1/AC‑3/AC‑3e/AC‑4 |
| ولتاژ کویل | 48V AC — 50/60Hz |
| فناوری کویل | بدون suppressor داخلی |
| ولتاژ کاری (Ue) | تا 690V AC تا 300V DC |
| جریان نامی | 125A در AC‑1 80A در AC‑3 80A در AC‑3e |
| توان موتور (AC‑3) | 22 kW در 220–230V 37 kW در 380–400V 45 kW در 415–440V 55 kW در 500V 45 kW در 660–690V |
| توان موتور (AC‑3e) | 22 kW در 220–230V 37 kW در 380–400V 45 kW در 415–440V 55 kW در 500V 45 kW در 660–690V |
| توان موتور (AC‑4) | 15 kW در 400V |
| قدرت موتور (HP) | 7.5 HP در 120V تکفاز 15 HP در 230V تکفاز 30 HP در 208–240V سهفاز 60 HP در 460–480V سهفاز 60 HP در 575–600V سهفاز |
| جریان حرارتی Ith | 125A مدار قدرت 10A مدار سیگنال |
| ظرفیت وصل | 1100A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع | 1100A در 440V |
| توانایی تحمل اتصال کوتاه (Icw) | 640A برای 10s 990A برای 1s 320A برای 1min 135A برای 10min |
| فیوز پیشنهادی | 160A gG (Coordination Type 2) 200A gG (Coordination Type 1) 10A gG مدار فرمان |
| اتلاف توان هر پل | 12.5W (AC‑1) 5.1W (AC‑3/AC‑3e) |
| ولتاژ عایقی (Ui) | 1000V IEC 600V UL/CSA |
| ولتاژ ضربهای (Uimp) | 8kV |
| دوام مکانیکی | 4 میلیون سیکل |
| دوام الکتریکی | 1.5 میلیون سیکل (80A, AC‑3) |
| مصرف توان کویل | Inrush: 245VA Holding: 26VA |
| زمان عملکرد | بسته شدن: 20–35 ms باز شدن: 6–20 ms |
| حداکثر نرخ عملکرد | 3600 سیکل/ساعت |
| کنتاکت کمکی | 1NO + 1NC Mirror + Mechanically Linked |
| ترمینالها | قدرت: 4–50 mm² (سیم افشان/سخت) فرمان: 1–4 mm² |
| گشتاور سفت کردن | قدرت: 12 N·m فرمان: 1.2 N·m |
| نوع نصب | ریل DIN / صفحه |
| درجه حفاظت | IP20 (جلو) |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CE, UKCA, CCC, CSA |
| دمای کاری | -40 تا +70 °C |
| ارتفاع کاری | تا 3000 متر |
دیتاشیت LC1D80E7 اشنایدر Schneider
41,470,841 تومان

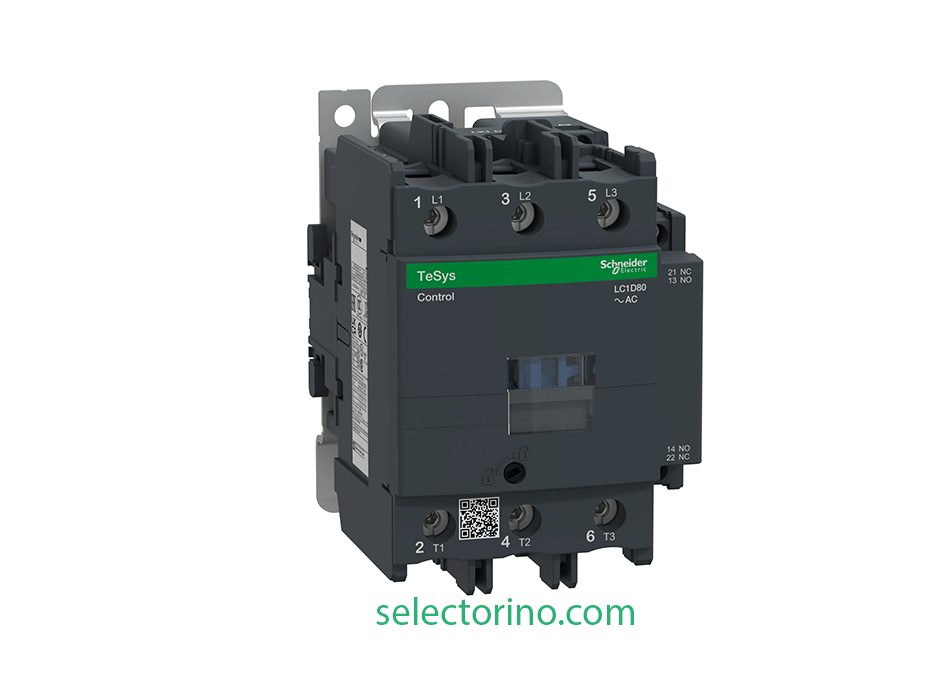

کنتاکتور LC1D80E7 از سری TeSys Deca یک کنتاکتور صنعتی سهپل (3P – 3NO) با توانایی کنترل موتورهای سنگین تا 55 kW (در 500V AC) و 60 HP (در 480V) است.
این مدل از کویل 48VAC 50/60Hz استفاده میکند و برخلاف نسخههای DC (مانند E7 در برخی مدلها) فاقد ماژول محافظ داخلی (suppressor) است.
کنتاکتور دارای جریان نامی 80A در AC‑3 و 125A در AC‑1 بوده و قابلیتهای حفاظتی سطح بالا شامل SCCR تا 200A gG (Coordination Type 1) را ارائه میدهد.
مکانیزم قدرتمند، دوام مکانیکی 4 میلیون سیکل و دوام الکتریکی تا 1.5M cycles آن را در دسته تجهیزات Heavy‑Duty قرار میدهد.
ابعاد بدنه 127×85×130 میلیمتر و وزن 1.59kg است که آن را در بین کنتاکتورهای رده 80A، گزینهای فشرده و مناسب تابلوهای فشار ضعیف میسازد.
| مشخصات | جزئیات |
|---|---|
| مدل | LC1D80E7 |
| برند | اشنایدر الکتریک |
| جریان نامی | 80 آمپر |
| ولتاژ بوبین | 48 ولت جریان متناوب (AC) |
| تعداد پلها | 3 پل |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ عایقی نامی | 690 ولت |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | بیش از 1 میلیون سیکل |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| استانداردها | IEC 60947-4-1, CE, UL |
کنتاکتور LC1D80E7 با عملکرد قوی و کیفیت بینظیر، انتخابی ایدهآل برای صنایع و پروژههای مختلف است که به تجهیزات قابلاعتماد نیاز دارند.
کنتاکتور 80 آمپر 48 ولت AC مدل LC1D80E7 سه پل، یک کلید الکترومکانیکی پرکاربرد در صنایع مختلف است که برای کنترل جریانهای الکتریکی با قدرت نسبتاً بالا مورد استفاده قرار میگیرد. این کنتاکتور قادر است جریان تا 80 آمپر را در ولتاژ 48 ولت AC قطع و وصل کند.
کنتاکتور از اجزای اصلی زیر تشکیل شده است:
نحوه کار:
برای انتخاب یک کنتاکتور مناسب، باید به موارد زیر توجه کرد:
کنتاکتور LC1D80E7 توسط شرکت اشنایدر الکتریک تولید میشود. این شرکت یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است. برندهای دیگری نیز مانند ABB، LS و زیمنس کنتاکتورهای مشابه با ویژگیهای نزدیک به این مدل تولید میکنند.
کنتاکتور 80 آمپر 48 ولت AC مدل LC1D80E7 سه پل، یک انتخاب مناسب برای کنترل جریانهای متوسط در صنایع مختلف است. این کنتاکتور با قابلیت اطمینان بالا، طول عمر زیاد و عملکرد مطمئن، میتواند در بسیاری از کاربردهای صنعتی و ساختمانی مورد استفاده قرار گیرد.
توجه: اطلاعات ارائه شده در این متن صرفاً جنبهی اطلاعرسانی دارد و برای تصمیمگیریهای فنی، توصیه میشود به کارشناسان تخصصی سلکتورینو مراجعه شود.
