| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 176 میلیمتر |
| وزن | 2.185 کیلوگرم |
| مدل | LC1D65E7 |
| سری | TeSys Deca |
| نوع تجهیز | کنتاکتور سه پل (3NO) |
| کاربرد | کنترل موتورهای سهفاز |
| ولتاژ کویل (Uc) | 48V DC |
| فناوری کویل | دیود داخلی محدودکننده پیک ولتاژ |
| ولتاژ کاری (Ue) | ≤ 690V AC (25 تا 400Hz) |
| جریان نامی AC‑3 | 65A |
| جریان نامی AC‑3e | 65A |
| جریان نامی AC‑1 | 80A |
| توان موتور (AC‑3) | 18.5 kW در 220–230V 30 kW در 380–400V 30 kW در 415V 37 kW در 500V 37 kW در 660–690V 37 kW در 1000V |
| توان موتور (AC‑3e) | 18.5 kW در 220–230V 30 kW در 380–400V 30 kW در 415V 30 kW در 440V 37 kW در 500V 37 kW در 660–690V 37 kW در 1000V |
| توان موتور (AC‑4) | 11 kW در 400V |
| توان موتور (HP) | 5 HP در 115V تک فاز 10 HP در 230V تک فاز 20 HP در 208V سه فاز 20 HP در 240V سه فاز 40 HP در 480V سه فاز 50 HP در 600V سه فاز |
| جریان حرارتی Ith | 80A مدار قدرت 10A مدار فرمان |
| ظرفیت وصل (Making Capacity) | 1000A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع (Breaking Capacity) | 1000A در 440V |
| فیوز پیشنهادی | 125A gG هماهنگی نوع 2 160A gG هماهنگی نوع 1 |
| اتلاف توان هر پل | 6.4W (AC‑1) 4.2W (AC‑3 / AC‑3e) |
| ولتاژ عایقی (Ui) | 690V IEC / 600V UL |
| ولتاژ ضربهای (Uimp) | 8kV |
| دوام مکانیکی | 10 میلیون سیکل |
| B10d ایمنی | 20 میلیون سیکل (مکانیکی) 1,369,863 سیکل در بار نامی |
| زمان عملکرد | بسته شدن: 12–26 ms باز شدن: 20 ms |
| حداکثر نرخ عملکرد | 3600 سیکل در ساعت |
| مصرف توان کویل | Inrush: 160 VA / 19 W Holding: 15 VA / 7.4 W |
| کنتاکت کمکی | 1NO + 1NC (Mirror Contact) |
| ترمینالها | مدار قدرت: 2.5 تا 25 mm² مدار فرمان: 1 تا 4 mm² |
| گشتاور سفت کردن | مدار قدرت: 5 N·m مدار فرمان: 1.7 N·m |
| نوع نصب | ریل DIN یا نصب روی صفحه |
| درجه حفاظت | IP2X |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 508 CSA C22.2 No.14 |
| گواهیها | UL, CCC, DNV, BV, GL, RINA, LROS, UKCA |
| دمای کاری | -40 تا +70 درجه سانتیگراد |
| ارتفاع کاری | تا 3000 متر |
دیتاشیت LC1D65E7اشنایدر Schneider
35,393,907 تومان
| مشخصات | جزئیات |
|---|---|
| مدل | LC1D65E7 |
| برند | اشنایدر الکتریک |
| جریان نامی | 65 آمپر |
| ولتاژ بوبین | 48 ولت جریان متناوب (AC) |
| تعداد پلها | 3 پل |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ عایقی نامی | 690 ولت |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | بیش از 1 میلیون سیکل |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| استانداردها | IEC 60947-4-1, CE, UL |

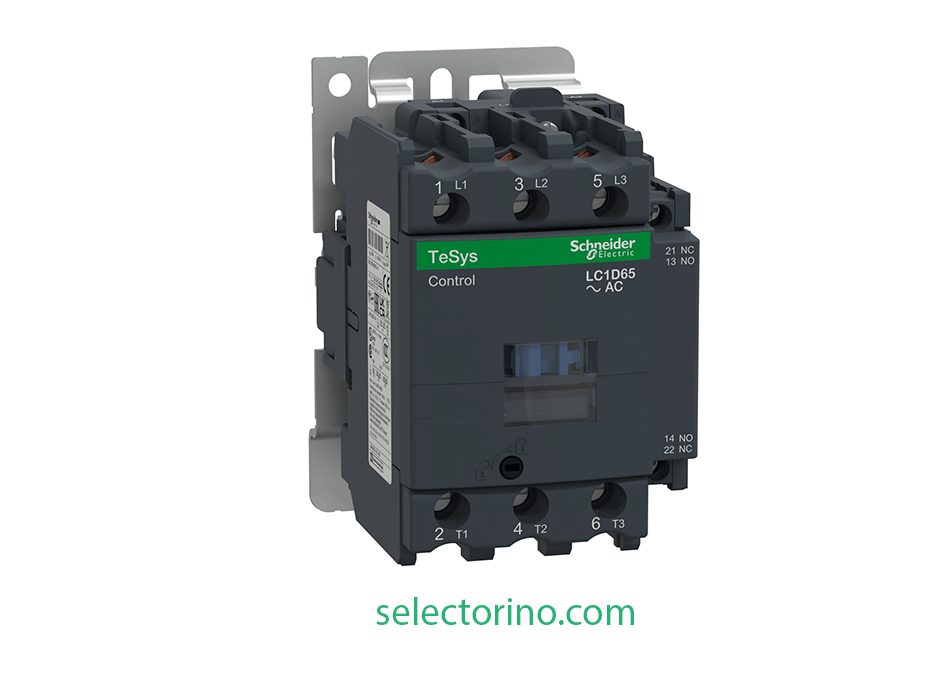

کنتاکتور LC1D65E7 اشنایدر با کیفیت ساخت بالا و طراحی حرفهای، انتخابی ایدهآل برای صنایع مختلف و پروژههای حساس است.
کنتاکتور 65 آمپر 48 ولت AC مدل LC1D65E7 سه پل، یک کلید الکترومکانیکی پرکاربرد در صنایع مختلف است که برای کنترل جریان الکتریکی در مدارهای با قدرت نسبتا بالا مورد استفاده قرار میگیرد. این کنتاکتور قادر است جریان تا 65 آمپر را در ولتاژ 48 ولت AC قطع و وصل کند.
ویژگیهای کلیدی:
کاربردها:
کنتاکتور از اجزای اصلی زیر تشکیل شده است:
نحوه کار:
برای انتخاب یک کنتاکتور مناسب، باید به موارد زیر توجه کرد:
کنتاکتور LC1D65E7 توسط شرکت اشنایدر الکتریک تولید میشود. این شرکت یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است. برندهای دیگری نیز مانند ABB، LS و زیمنس کنتاکتورهای مشابه با ویژگیهای نزدیک به این مدل تولید میکنند.
کنتاکتور 65 آمپر 48 ولت AC مدل LC1D65E7 سه پل، یک قطعه الکتریکی پرکاربرد و قابل اعتماد است که در صنایع مختلف برای کنترل جریانهای متوسط مورد استفاده قرار میگیرد. انتخاب این کنتاکتور برای کاربردهای مختلف نیازمند بررسی دقیق مشخصات فنی و شرایط محیطی است.
موضوعات دیگری که می توانید در مورد آن سوال کنید:
توجه: اطلاعات ارائه شده در این متن صرفاً جنبهی اطلاعرسانی دارد و برای تصمیمگیریهای فنی، توصیه میشود به کارشناسان تخصصی سلکتورینو مراجعه شود.
