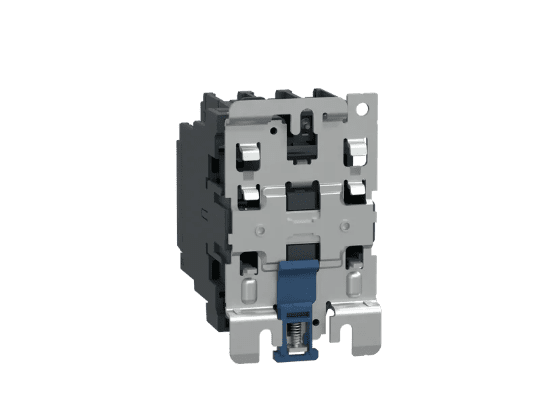

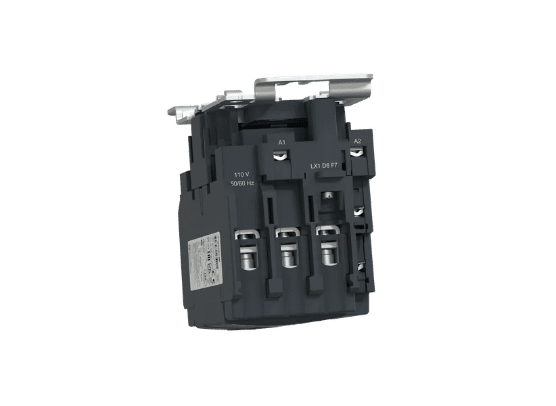

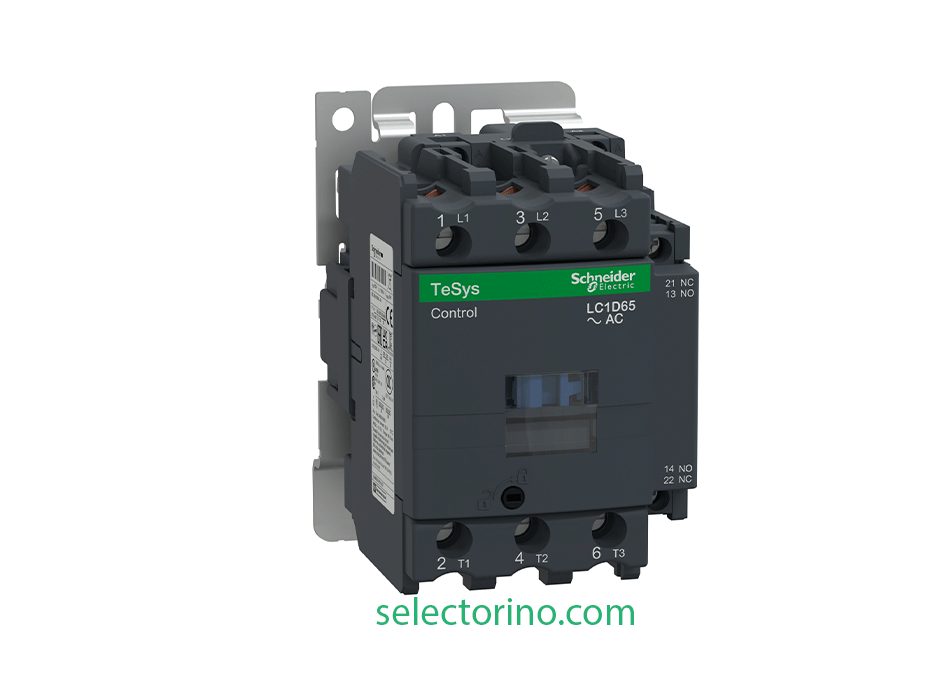

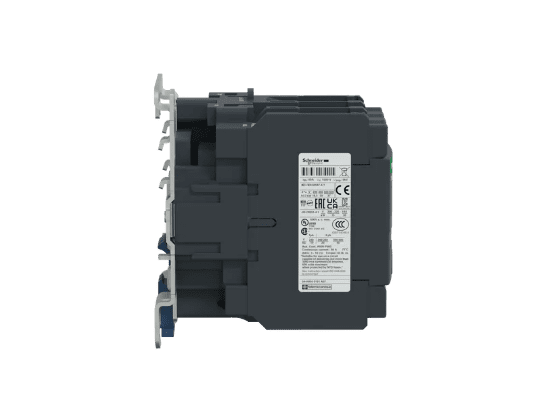

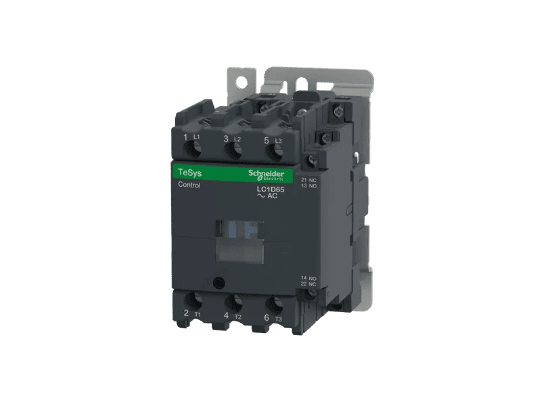

کنتاکتور 65 آمپر 24 ولت جریان متناوب LC1D65B7 اشنایدر Schneider

بررسی تخصصی کنتاکتور 65 آمپر 24 ولت AC مدل LC1D65B7 سه پل

خلاصه مشخصات کنتاکتور LC1D50B7

مدل: LC1D50B7

سری: TeSys Deca

نوع: کنتاکتور 3 پل – 120VAC کویل

رنج‌های جریان و کاربرد

• جریان نامی AC‑3: ‎65A‎ تا 440V
• جریان نامی AC‑3e: ‎50A‎ تا 440V
• جریان نامی AC‑1: ‎80A‎
• ولتاژ کارکرد قدرت: تا ‎690V AC‎
• نوع کاربرد: بار مقاومتی، موتوری (AC‑1 / AC‑2 / AC‑3 / AC‑3e)

توان قابل کنترل (AC‑3)

• ‎30 kW‎ در ‎440V‎
• ‎33 kW‎ در ‎690V‎
• ‎15 kW‎ در ‎220–230V‎

توان hp (موتور سه‌فاز)

• ‎15 hp‎ در ‎230V‎
• ‎40 hp‎ در ‎460–480V‎
• ‎40 hp‎ در ‎575–600V‎

(یک‌فاز: ‎5hp/115V‎ ، ‎10hp/230V‎)

ویژگی‌های مدار فرمان

• ولتاژ کویل: ‎120VAC 50/60Hz‎
• توان لحظه‌ای کویل: ‎140–160 VA‎
• توان نگهدارنده: ‎13–15 VA‎
• زمان قطع/وصل: ‎4–19 ms‎ / ‎12–26 ms‎

دوام و استانداردها

• دوام مکانیکی: ‎6,000,000‎ سیکل
• B10d: تا ‎20,000,000‎ سیکل
• استانداردها: IEC 60947 , UL 508 , CE , CCC , DNV , GL و …

اتصالات و ابعاد

• ترمینال قدرت: سیم 2.5–25 mm²
• گشتاور سفتی: 5 N·m برای مدار قدرت
• ابعاد: 122×55×120 mm
• وزن: ‎1.4 kg‎

سایر مشخصات

• درجه حفاظت: ‎IP2X‎
• تعداد کنتاکت کمکی: ‎1NO + 1NC‎ (mechanically linked)
• فیوز پیشنهادی: ‎100A gG‎ نوع 2
• بدون دیود سرکوب‌گر در کویل

معرفی کلی

کنتاکتور 65 آمپر 24 ولت AC مدل LC1D65B7 سه پل، یک کلید الکترومکانیکی پرکاربرد در صنایع مختلف است که برای کنترل جریان الکتریکی در مدارهای با قدرت بالا مورد استفاده قرار می‌گیرد. این کنتاکتور قادر است جریان تا 65 آمپر را در ولتاژ 24 ولت AC قطع و وصل کند.

کاربردها:

• صنعت اتوماسیون: کنترل موتورها، شیرهای برقی، گرمکن‌ها و سایر تجهیزات صنعتی
• صنعت ساختمان: کنترل روشنایی، پمپ‌ها، سیستم‌های تهویه مطبوع
• صنعت خودرو: کنترل سیستم‌های روشنایی، موتورهای راه انداز

ساختار و عملکرد

کنتاکتور از اجزای اصلی زیر تشکیل شده است:

• بوبین: با اعمال ولتاژ 24 ولت AC به بوبین، یک میدان مغناطیسی ایجاد می‌شود که باعث جذب کنتاکت‌های اصلی و برقرار شدن اتصال بین آن‌ها می‌شود.
• کنتاکت‌های اصلی: برای قطع و وصل جریان اصلی مدار استفاده می‌شوند.
• کنتاکت‌های کمکی: برای کنترل مدارهای فرمان و حفاظتی استفاده می‌شوند.

نحوه کار:

1. با اعمال ولتاژ به بوبین، کنتاکت‌های اصلی به هم متصل شده و جریان از مدار عبور می‌کند.
2. با قطع ولتاژ بوبین، فنر کنتاکت‌ها را از هم جدا کرده و جریان قطع می‌شود.

مزایای استفاده

• قدرت بالا: قابلیت قطع و وصل جریان تا 65 آمپر
• سرعت بالا: عمل قطع و وصل کنتاکتور بسیار سریع انجام می‌شود.
• طول عمر بالا: با ساختار مقاوم و با کیفیت، طول عمر بالایی دارد.
• ایمنی بالا: دارای مکانیزم‌های حفاظتی برای جلوگیری از آسیب به تجهیزات و افراد
• انعطاف پذیری بالا: قابلیت استفاده در مدارهای مختلف با تنظیمات متنوع

انتخاب کنتاکتور مناسب

برای انتخاب یک کنتاکتور مناسب، باید به موارد زیر توجه کرد:

• جریان نامی: باید از کنتاکتوری استفاده شود که جریان نامی آن برابر یا بیشتر از جریان مداری باشد که قرار است کنترل شود.
• ولتاژ بوبین: ولتاژ بوبین کنتاکتور باید با ولتاژ تغذیه بوبین برابر باشد.
• تعداد پل: تعداد پل کنتاکتور باید با تعداد فازهای مدار مطابقت داشته باشد.
• نوع کنتاکت‌های کمکی: تعداد و نوع کنتاکت‌های کمکی بر اساس نیاز مدار انتخاب می‌شود.
• شرایط محیطی: دمای محیط، رطوبت و سایر شرایط محیطی باید در نظر گرفته شود.

نکات مهم در هنگام استفاده

• نصب صحیح: کنتاکتور باید طبق دستورالعمل سازنده نصب شود.
• اتصالات مناسب: اتصالات الکتریکی باید محکم و ایمن باشند.
• حفاظت حرارتی: برای جلوگیری از آسیب به کنتاکتور، از یک حفاظت حرارتی مناسب استفاده کنید.
• نگهداری منظم: کنتاکتور را به طور مرتب تمیز و بررسی کنید.

برندها و مدل‌های مشابه

کنتاکتور LC1D65B7 توسط شرکت اشنایدر الکتریک تولید می‌شود. این شرکت یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی در جهان است. برندهای دیگری نیز مانند ABB، LS و زیمنس کنتاکتورهای مشابه با ویژگی‌های نزدیک به این مدل تولید می‌کنند.

جمع‌بندی

کنتاکتور 65 آمپر 24 ولت AC مدل LC1D65B7 سه پل، یک قطعه الکتریکی پرکاربرد و قابل اعتماد است که در صنایع مختلف برای کنترل جریان‌های بالا مورد استفاده قرار می‌گیرد. انتخاب این کنتاکتور برای کاربردهای مختلف نیازمند بررسی دقیق مشخصات فنی و شرایط محیطی است.
