| ویژگی | مقدار |
|---|---|
| ابعاد (HxWxD) | 85 × 45 × 92 میلیمتر |
| وزن | 0.375 کیلوگرم |
| مدل | LC1D32B7 |
| سری | TeSys Deca |
| نوع تجهیز | کنتاکتور سه پل (3NO) |
| کاربرد | کنترل موتور و بار مقاومتی |
| ولتاژ کویل (Uc) | 24V AC – 50/60Hz |
| ولتاژ کاری (Ue) | تا 690V AC (25–400Hz) تا 300V DC |
| جریان AC‑3 | 32A در ≤440V |
| جریان AC‑1 | 50A |
| جریان AC‑3e | 32A |
| توان موتور (AC‑3) | 7.5kW در 230V 15kW در 380‑400V 15kW در 415‑440V 18.5kW در 500V 18.5kW در 660‑690V |
| توان موتور (AC‑4) | 7.5kW در 400V |
| توان موتور (AC‑3e) | 7.5kW در 230V 15kW در 400V 15kW در 440V 18.5kW در 500‑690V |
| توان موتور تک فاز (HP) | 2HP در 115V 5HP در 230V |
| توان موتور سه فاز (HP) | 10HP در 200‑240V 20HP در 460‑480V 25HP در 575‑600V |
| جریان حرارتی (Ith) | 50A مدار قدرت 10A مدار فرمان |
| ظرفیت وصل و قطع | 550A در 440V مطابق IEC 60947 |
| ولتاژ عایقی (Ui) | 690V |
| ولتاژ ضربهای (Uimp) | 6kV |
| کنتاکت کمکی | 1NO + 1NC |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 1.65 میلیون سیکل در AC‑3 |
| زمان عملکرد | بسته شدن: 12‑22 ms باز شدن: 4‑19 ms |
| توان مصرفی کویل | Inrush: 70 VA Holding: 7–7.5 VA |
| حداکثر نرخ عملکرد | 3600 سیکل در ساعت |
| نوع ترمینالها | Screw Clamp 1…10 mm² |
| گشتاور سفتکاری | مدار فرمان: 1.7 N·m مدار قدرت: 2.5 N·m |
| نوع نصب | ریل DIN یا صفحه |
| درجه حفاظت | IP20 |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL / CSA / CCC / Marine / UKCA |
| دمای کاری | 40‑ تا 60°C تا 70°C با کاهش توان |
| ارتفاع کاری | تا 3000 متر |
دیتاشیت LC1D32E7اشنایدر Schneider
14,522,626 تومان

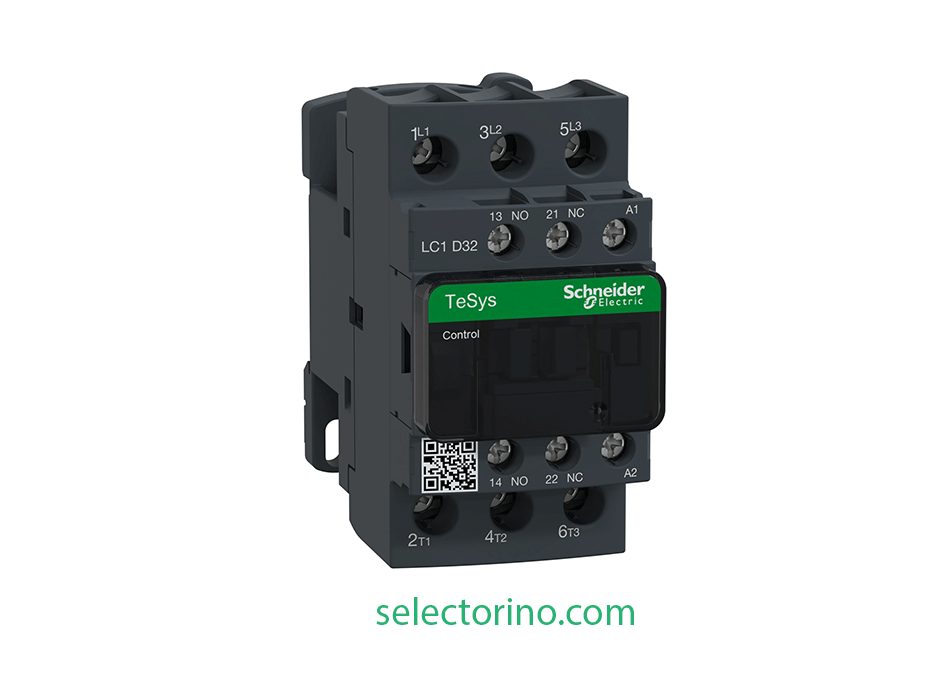

کنتاکتور LC1D32B7 از سری صنعتی TeSys Deca شرکت Schneider Electric است که برای کنترل موتورهای سهفاز و بارهای مقاومتی در کاربردهای صنعتی طراحی شده است. این تجهیز دارای سه کنتاکت اصلی Normally Open (3NO) بوده و در دستههای کاری AC‑3، AC‑3e، AC‑4 و AC‑1 قابل استفاده است.
این مدل دارای جریان نامی 32 آمپر در AC‑3 بوده و میتواند موتورهایی تا 15kW در ولتاژ 400V را راهاندازی کند. کویل کنترل آن با 24V AC در فرکانس 50/60Hz تغذیه میشود.
کنتاکتور دارای 1NO + 1NC کنتاکت کمکی داخلی است و قابلیت نصب روی ریل DIN یا صفحه تابلو را دارد. دوام مکانیکی 15 میلیون سیکل و دوام الکتریکی 1.65 میلیون سیکل آن را برای کاربردهای صنعتی مداوم مناسب میکند.
| مدل | جریان AC‑3 | توان در 400V |
|---|---|---|
| LC1D25 | 25A | 11 kW |
| LC1D32 | 32A | 15 kW |
| LC1D40 | 40A | 18.5 kW |
| LC1D50 | 50A | 22 kW |
بنابراین LC1D32B7 معمولاً برای این تجهیزات استفاده میشود:
| مشخصات | جزئیات |
|---|---|
| مدل | LC1D32E7 |
| برند | اشنایدر الکتریک |
| جریان نامی | 32 آمپر |
| ولتاژ بوبین | 48 ولت جریان متناوب |
| تعداد پلها | 3 پل |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ عایقی نامی | 690 ولت |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | بیش از 1 میلیون سیکل |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| استانداردها | IEC 60947-4-1, CE, UL |
این کنتاکتور به دلیل کیفیت بالا و عملکرد بینظیر، انتخابی ایدهآل برای صنایع مختلف است.
