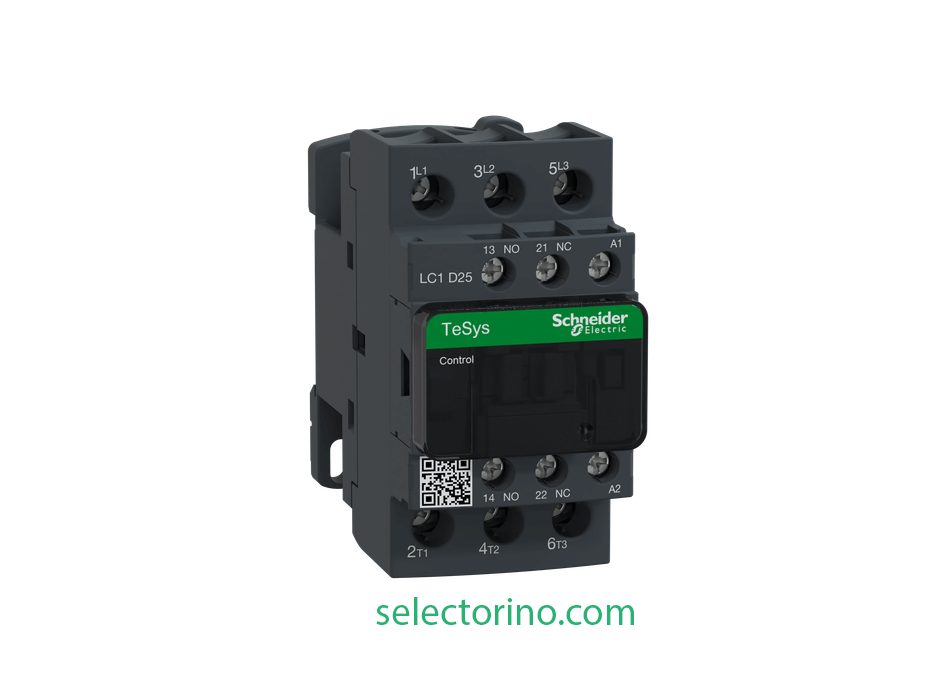

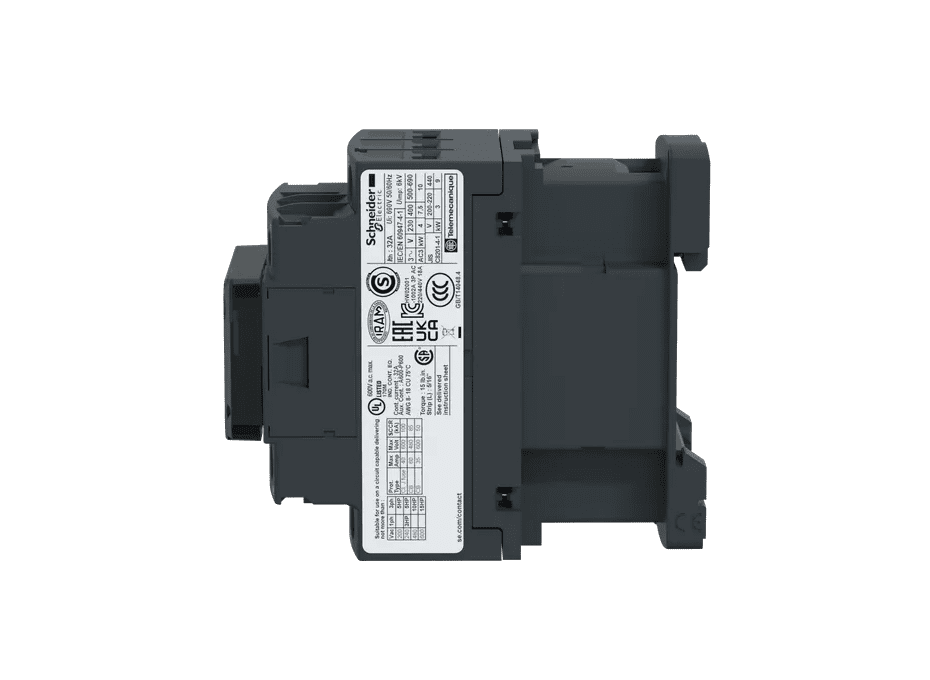

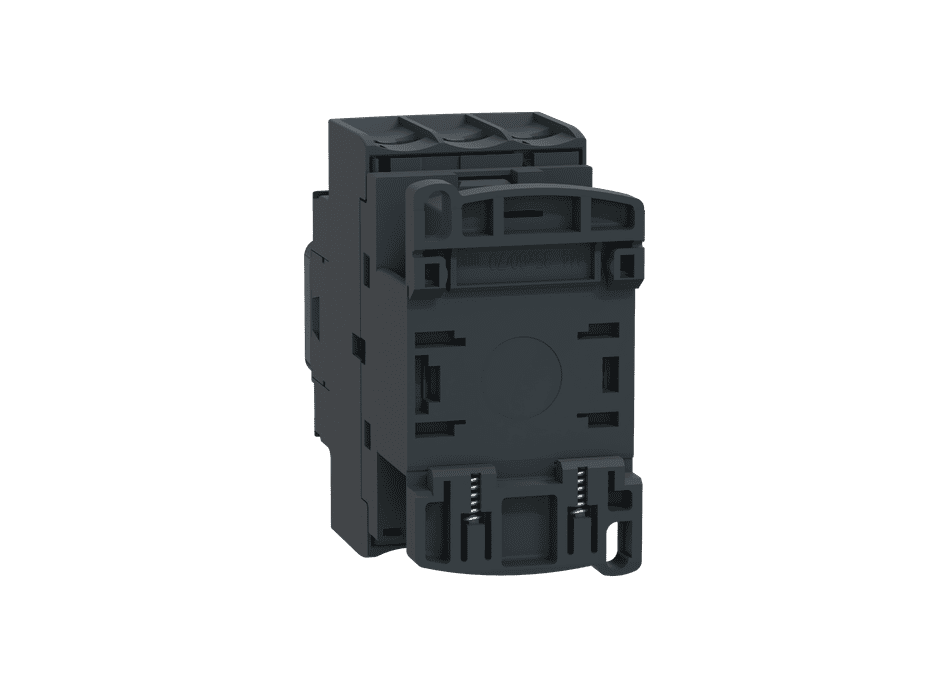

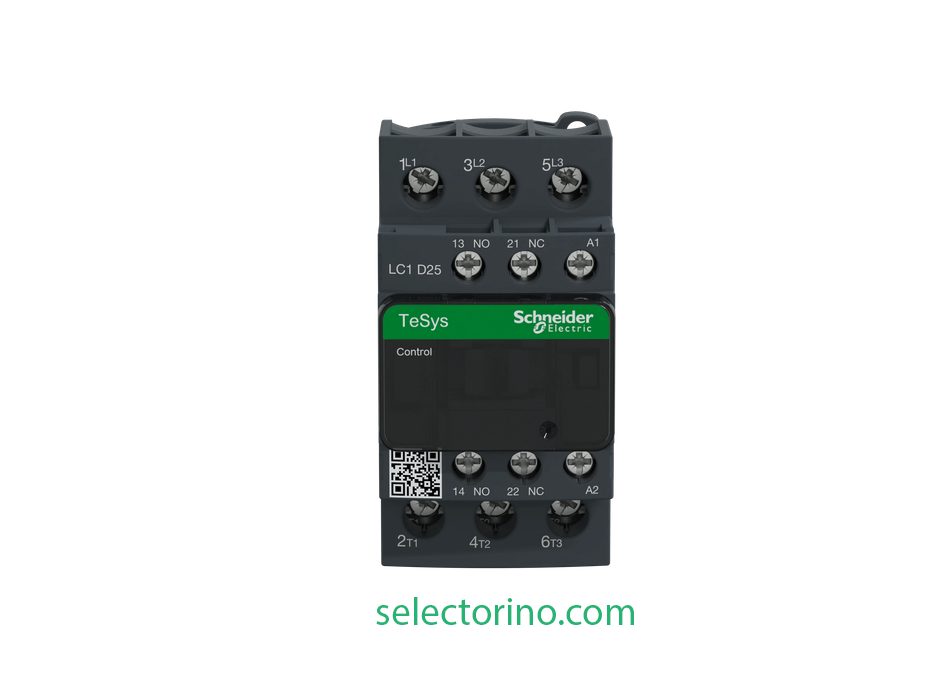

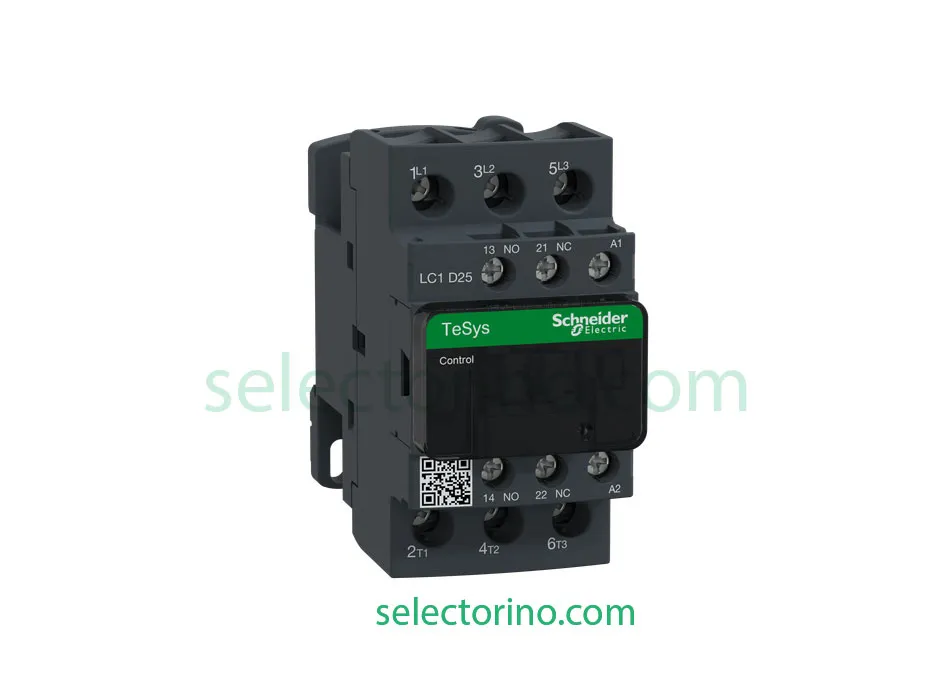

کنتاکتور ۲۵ آمپر اشنایدر الکتریک سری TeSys Deca مدل LC1D25M7
مزایا و نقاط قوت کنتاکتور LC1D25M7 اشنایدر
- عمر مکانیکی و الکتریکی کمنظیر: طول عمر مکانیکی خارقالعاده ۱۵ میلیون بار قطع و وصل و دوام الکتریکی ۱.۶۵ میلیون چرخه در بار کامل ۲۵ آمپر.
- کنتاکتهای کمکی دوبل فابریک (1NO + 1NC): مجهز به کنتاکت کمکی باز و بسته بدون نیاز به تهیه ماژول جانبی؛ دارای تاییدیه Mirror Contact برای کنتاکت NC در مدارهای ایمنی قطع اضطراری.
- سرعت عملکرد و مانور پذیری بالا: امکان کار تا فرکانس ۳۶۰۰ سیکل در ساعت با زمان قطع و وصل سریع بین ۴ تا ۲۲ میلیثانیه.
- بهینهسازی مصرف و حرارت: تلفات پایدار بوبین کمتر از ۳ وات بوده که از افزایش حرارت و افت توان در تابلوهای برق متراکم ممانعت میکند.

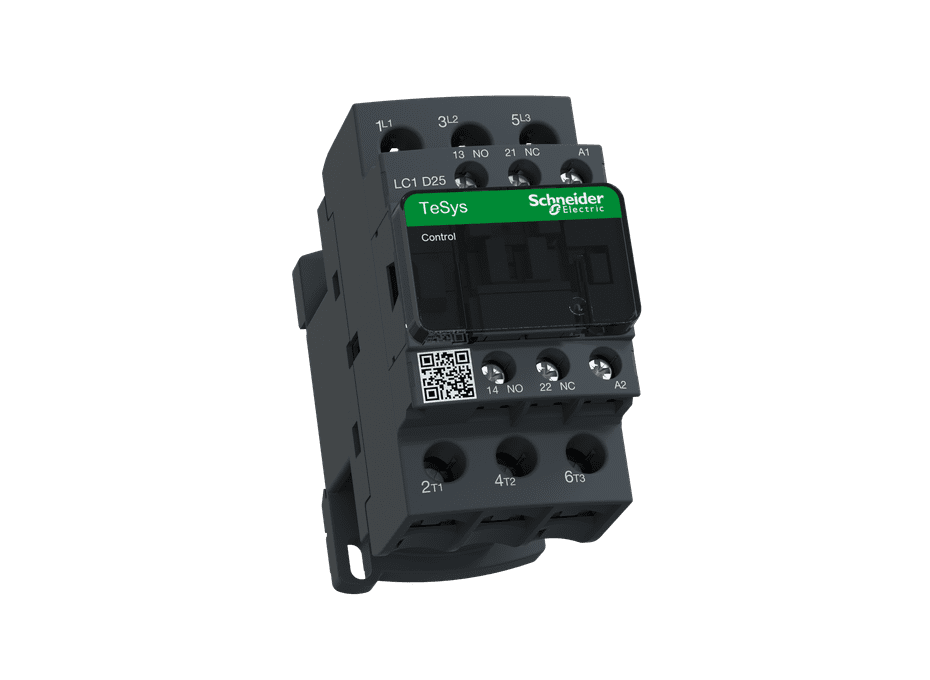

- درپوش شفاف محافظتی: تجهیز به کاور فابریک روی کلید برای ممانعت از گرد و خاک و دسترسی غیرمجاز به مکانیزم داخلی.
جدول مشخصات فنی تفصیلی (Technical Specifications)
| کد تجاری محصول | LC1D25M7 | |
| برند و پلتفرم | Schneider Electric – TeSys Deca (TeSys D) | |
| نوع تجهیز | کنتاکتور قدرت الکترومغناطیسی (Magnetic Power Contactor) | |
| تعداد پلهای اصلی | ۳ پل قدرت (3P – 3 NO) | |
| کلاسهای بهرهبرداری | AC-3, AC-3e, AC-1, AC-4 | |
| ولتاژ کارکرد نامی (Ue) | مدار قدرت: تا ۶۹۰ ولت متناوب AC (۲۵ تا ۴۰۰ هرتز) / تا ۳۰۰ ولت مستقیم DC | |
| جریان نامی عملکرد (Ie) | • ۲۵ آمپر در AC-3 و AC-3e (تا ولتاژ ۴۴۰ ولت و دمای کمتر از ۶۰ درجه سانتیگراد) • ۴۰ آمپر در AC-1 (بارهای اهمی تا ۴۴۰ ولت) |
|
| جریان حرارتی قراردادی (Ith) | ۴۰ آمپر برای مدار قدرت / ۱۰ آمپر برای مدار فرمان در دمای ۶۰ درجه سانتیگراد | |
| توان راهاندازی موتور سهفاز (kW) | • ۵.۵ کیلووات در ۲۲۰/۲۳۰ ولت • ۱۱ کیلووات در ۳۸۰/۴۰۰ ولت • ۱۱ کیلووات در ۴۱۵/۴۴۰ ولت • ۱۵ کیلووات در ۵۰۰ ولت و ۶۶۰/۶۹۰ ولت |
|
| توان راهاندازی بر حسب اسب بخار (hp) | • ۷.۵ اسب در ۲۳۰ ولت سهفاز • ۱۵ اسب در ۴۶۰/۴۸۰ ولت سهفاز • ۲۰ اسب در ۵۷۵/۶۰۰ ولت سهفاز |
|

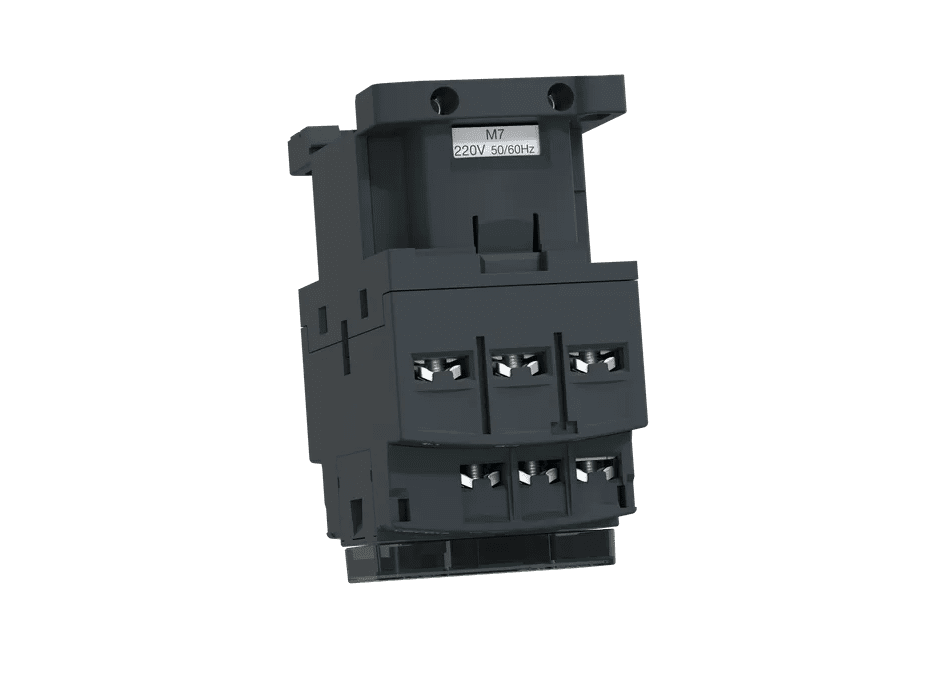

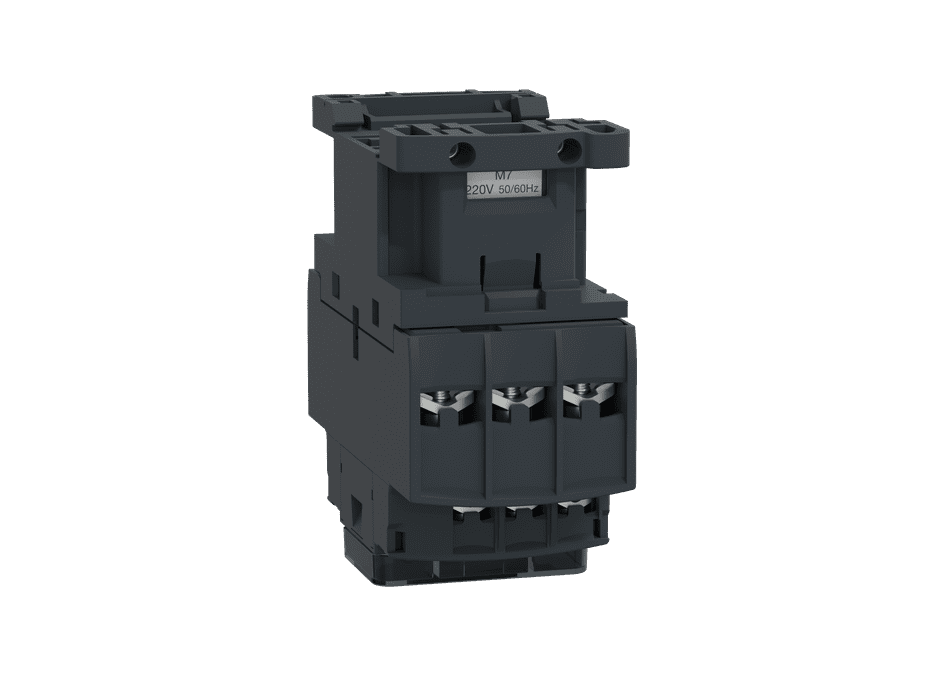

| ولتاژ بوبین محرک (Uc) | ۲۲۰ ولت متناوب AC فرکانس ۵۰/۶۰ هرتز | |
| توان مصرفی بوبین | حالت وصل لحظهای (Inrush): ۷۰ ولتآمپر / حالت نگهداشت (Hold-in): ۷ الی ۷.۵ ولتآمپر | |
| کنتاکتهای کمکی یکپارچه | ۱ کنتاکت باز + ۱ کنتاکت بسته (1 NO + 1 NC) – حداقل جریان ۵ میلیآمپر در ۱۷ ولت | |
| قدرت وصل نامی (Rated Making) | ۴۵۰ آمپر در ۴۴۰ ولت (مدار قدرت) / ۱۴۰ آمپر متناوب (مدار فرمان) | |
| قدرت قطع نامی (Rated Breaking) | ۴۵۰ آمپر در ۴۴۰ ولت مطابق با استانداردهای IEC 60947 | |
| فیوز حفاظتی هماهنگ (Associated Fuse) | ۶۳ آمپر تیپ gG برای هماهنگی رده ۱ / ۴۰ آمپر تیپ gG برای هماهنگی رده ۲ | |
| ولتاژ عایق نامی (Ui) | ۶۹۰ ولت مطابق استاندارد بینالمللی IEC / ۶۰۰ ولت مطابق استانداردهای UL و CSA | |
| ولتاژ ایمپالس ضربه (Uimp) | ۶ کیلوولت (Overvoltage Category III) | |
| طول عمر تجهیز | ۱۵ میلیون سیکل مکانیکی / ۱.۶۵ میلیون سیکل الکتریکی در بار نامی ۲۵ آمپر AC-3 | |
| نوع و ظرفیت ترمینالها | • ترمینال قدرت: پیچی ۲px; background-color: #fafafa;”>قدرت قطع نامی (Rated Breaking) | ۴۵۰ آمپر در ۴۴۰ ولت مطابق با استانداردهای IEC 60947 |
| فیوز حفاظتی هماهنگ (Associated Fuse) | ۶۳ آمپر تیپ gG برای هماهنگی رده ۱ / ۴۰ آمپر تیپ gG برای هماهنگی رده ۲ | |
| ولتاژ عایق نامی (Ui) | ۶۹۰ ولت مطابق استاندارد بینالمللی IEC / ۶۰۰ ولت مطابق استانداردهای UL و CSA | |
| ولتاژ ایمپالس ضربه (Uimp) | ۶ کیلوولت (Overvoltage Category III) | |
| طول عمر تجهیز | ۱۵ میلیون سیکل مکانیکی / ۱.۶۵ میلیون سیکل الکتریکی در بار نامی ۲۵ آمپر AC-3 | |
| نوع و ظرفیت ترمینالها | • ترمینال قدرت: پیچی ۲.۵ تا ۱۰ میلیمتر مربع (سیم مفتولی یا بدون سرسیم) / ۱ تا ۱۰ میلیمتر مربع (با سرسیم) • ترمینال فرمان: پیچی ۱ تا ۴ میلیمتر مربع بدون سرسیم ۲ کنتاکت بسته (2NO + 2NC)
۲. تایمرهای بادی / پنوماتیک روی کنتاکتور
۳. فیلترها و ماژولهای حذف نویز بوبین (Surge Suppressor – سری LAD4)
۴. ادوات مدار چپگرد – راستگرد
۵. رله اضافه بار حرارتی / بیمتال مستقیم (سری TeSys LRD)
|
