| برند | Schneider Electric |
| مدل | LC1D25 |
| سری | TeSys Deca |
| نوع | کنتاکتور 3 پل |
| رده کاری | AC‑1 / AC‑3 |
| جریان نامی AC‑3 | 25A |
| ولتاژ بوبین | 24V AC |
| توان موتور (AC‑3) | 11kW در 400V |
| ولتاژ نامی عملکرد | 690V |
| دوام مکانیکی | 15 میلیون سیکل |
| مصرف بوبین | 70VA (Inrush) / 7VA (Hold) |
| استانداردها | IEC ، UL ، CSA |
| ابعاد | 85×45×92 میلیمتر |
| وزن | 0.37kg |
دیتاشیت کنتاکتور LC1D25B7اشنایدر Schneider
9,647,653 تومان
| برند | Schneider Electric |
| سری محصول | TeSys Deca |
| نوع تجهیز | کنتاکتور |
| نام کوتاه دستگاه | LC1D |
| کاربرد | بار مقاومتی، کنترل موتور |
| رده کاری | AC‑1 ،AC‑3 ،AC‑4 ،AC‑3e |
| تعداد پل | 3P |
| کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC (لینک مکانیکی + آینه) |
| ولتاژ نامی عملکرد (Ue) | تا 690V AC (25–400Hz) / تا 300V DC |
| جریان نامی AC‑1 | 40A (در 60°C) |
| جریان نامی AC‑3 | 25A تا 440V |
| جریان نامی AC‑3e | 25A تا 440V |
| ولتاژ بوبین (Uc) | 24V AC (50/60Hz) |
| توان موتور در AC‑3 | 5.5kW در 220–230V 11kW در 380–400V 11kW در 415–440V 15kW در 500V 15kW در 660–690V |
| توان موتور در AC‑4 | 5.5kW در 400V |
| توان موتور در AC‑3e | 5.5kW در 220–230V 11kW در 380–400V 11kW در 415–440V 15kW در 500V 15kW در 660–690V |
| توان موتور تکفاز | 3HP در 230/240V 2HP در 115V |
| توان موتور سهفاز | 7.5HP در 200/208V 7.5HP در 230/240V 15HP در 460/480V 20HP در 575/600V |
| جریان حرارتی Ith | 40A (قدرت) / 10A (سیگنال) |
| قدرت وصل Irms | 140A AC (سیگنال) 250A DC (سیگنال) 450A در 440V (قدرت) |
| قدرت قطع | 450A در 440V |
| توان اتصال کوتاه Icw | 240A / 10s 380A / 1s 120A / 1min 50A / 10min |
| فیوز پیشنهادی | 10A gG (سیگنال) 63A gG نوع 1 (قدرت) 40A gG نوع 2 (قدرت) |
| امپدانس متوسط | 2mΩ |
| اتلاف توان هر فاز | 3.2W (AC‑1) / 1.25W (AC‑3) |
| ولتاژ ایزولاسیون Ui | 690V مطابق IEC |
| ولتاژ ضربه Uimp | 6kV |
| درجه آلودگی | 3 |
| رده اضافهولتاژ | III |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 1.65 میلیون سیکل (AC‑3) |
| مصرف بوبین (Inrush) | 70VA |
| مصرف بوبین (Hold‑in) | 7–7.5VA |
| زمان عملکرد | 12–22ms وصل / 4–19ms قطع |
| حداکثر نرخ قطع و وصل | 3600 سیکل بر ساعت |
| ترمینالهای مدار کنترل | 1–4mm² بدون فیش 1–4mm² با فیش 1–4mm² سیم افشان 1–2.5mm² با فیش افشان |
| ترمینالهای مدار قدرت | 1.5–10mm² بدون فیش 1–10mm² با فیش 2.5–10mm² افشان |
| گشتاور سفتکاری | 1.7N·m (کنترل) 2.5N·m (قدرت) |
| حداقل ولتاژ/جریان سوئیچینگ | 17V / 5mA |
| مقاومت عایقی | >10MΩ |
| عدم همپوشانی | 1.5ms |
| روش نصب | روی ریل یا صفحه |
| استانداردها | IEC 60947‑4‑1 ، IEC 60947‑5‑1 EN ، UL ، CSA ، UKCA ، EAC |
| درجه حفاظت | IP20 |
| دمای محیط | -40 تا +60°C (تا 70 با کاهش توان) |
| ارتفاع عملکرد | 0 تا 3000 متر |
| مقاومت آتش | 850°C مطابق IEC 60695 |
| اشتغالپذیری | V1 مطابق UL94 |
| مقاومت در برابر لرزش | باز: 2Gn / 5–300Hz بسته: 4Gn / 5–300Hz |
| مقاومت در برابر ضربه | بسته: 15Gn برای 11ms باز: 8Gn برای 11ms |
| ابعاد | 85×45×92 میلیمتر |
| وزن | 0.37 کیلوگرم |

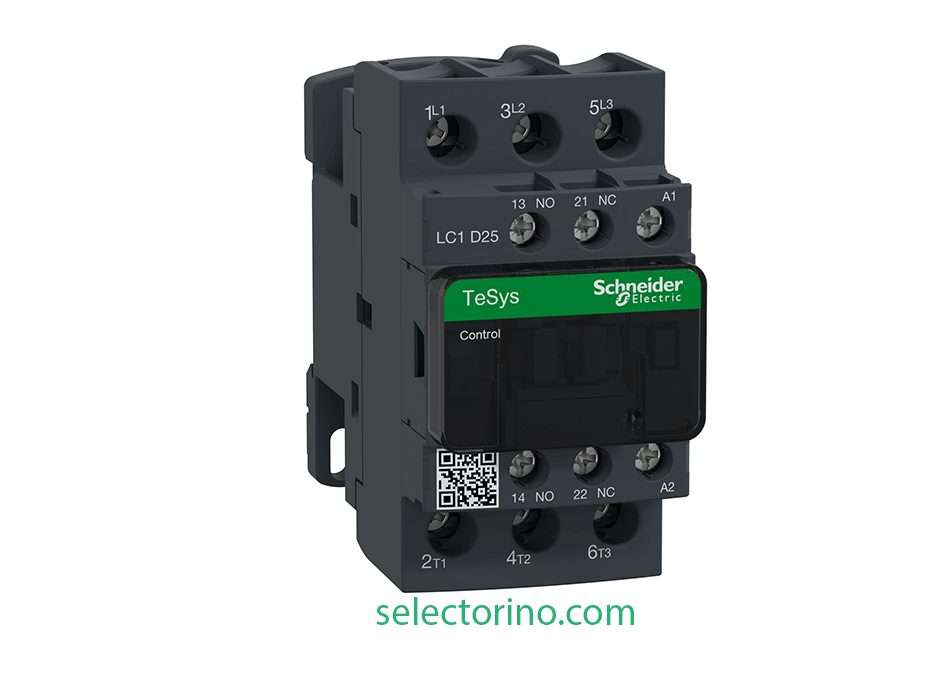

کنتاکتور LC1D25B7 از برند اشنایدر الکتریک یکی از محصولات پرکاربرد در صنعت برق و اتوماسیون صنعتی است. این کنتاکتور با جریان نامی 25 آمپر و ولتاژ بوبین 24 ولت AC طراحی شده و برای کنترل و قطع و وصل مدارهای الکتریکی به کار میرود. در این مقاله به بررسی ویژگیها، کاربردها و مزایای این کنتاکتور میپردازیم.
کنتاکتور LC1D25B7 دارای سه پل (سه کنتاکت باز) است که برای قطع و وصل سه فاز برق استفاده میشود. این کنتاکتور با ابعاد کوچک و طراحی فشرده، نصب و استفاده آسانی دارد. بدنه مقاوم و طراحی شده برای تحمل شرایط سخت صنعتی، از ویژگیهای بارز این محصول است.
کنتاکتور LC1D25B7 با ویژگیهای فنی برجسته و طراحی مقاوم، گزینهای مناسب برای کاربردهای صنعتی و کنترل موتورهای الکتریکی است. این کنتاکتور با قابلیت اطمینان بالا و سازگاری با تجهیزات جانبی، میتواند نیازهای مختلف صنعتی را برآورده کند.
