| برند | Schneider Electric |
| سری محصول | TeSys Deca |
| نوع تجهیز | کنتاکتور |
| نام کوتاه دستگاه | LC1D |
| کاربرد | کنترل موتور – بار مقاومتی |
| ردههای کاری | AC‑1 ،AC‑3 ،AC‑3e ،AC‑4 |
| تعداد پل | 3 پل (3P) |
| کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC (مکانیکی، دارای آینه) |
| ولتاژ نامی مدار قدرت | تا 690 ولت AC / تا 300 ولت DC |
| جریان نامی AC‑1 | 32 آمپر در 440 ولت |
| جریان نامی AC‑3 | 18 آمپر در 440 ولت |
| جریان نامی AC‑3e | 18 آمپر در 440 ولت |
| ولتاژ بوبین | 24 ولت AC (50/60Hz) |
| توان موتور (AC‑3) | 9 کیلووات در 415…440 ولت |
| توان موتور (AC‑4) | 4 کیلووات در 400 ولت |
| توان موتور (AC‑3e) | 9 کیلووات در 415…440 ولت |
| توان موتور سهفاز (HP) | 10 HP در 460/480 ولت |
| جریان حرارتی Ith | 32 آمپر |
| قدرت وصل (Irms) | 300 آمپر در 440 ولت |
| قدرت قطع | 300 آمپر در 440 ولت |
| توان تحمل اتصال کوتاه (Icw) | 240A برای 1s / 145A برای 10s |
| فیوز پیشنهادی | 50A gG نوع 1 / 35A gG نوع 2 |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 1.65 میلیون سیکل (AC‑3) |
| حداکثر نرخ قطع و وصل | 3600 بار در ساعت |
| درجه حفاظت | IP20 |
| دمای کاری مجاز | -40 تا +60 درجه (تا 70 با کاهش توان) |
| ارتفاع نصب | 0 تا 3000 متر |
| استانداردها | IEC 60947-4-1 ،IEC 60947-5-1 ،UL ،CSA ،UKCA ،EAC |
| نوع نصب | ریل DIN یا نصب روی صفحه |

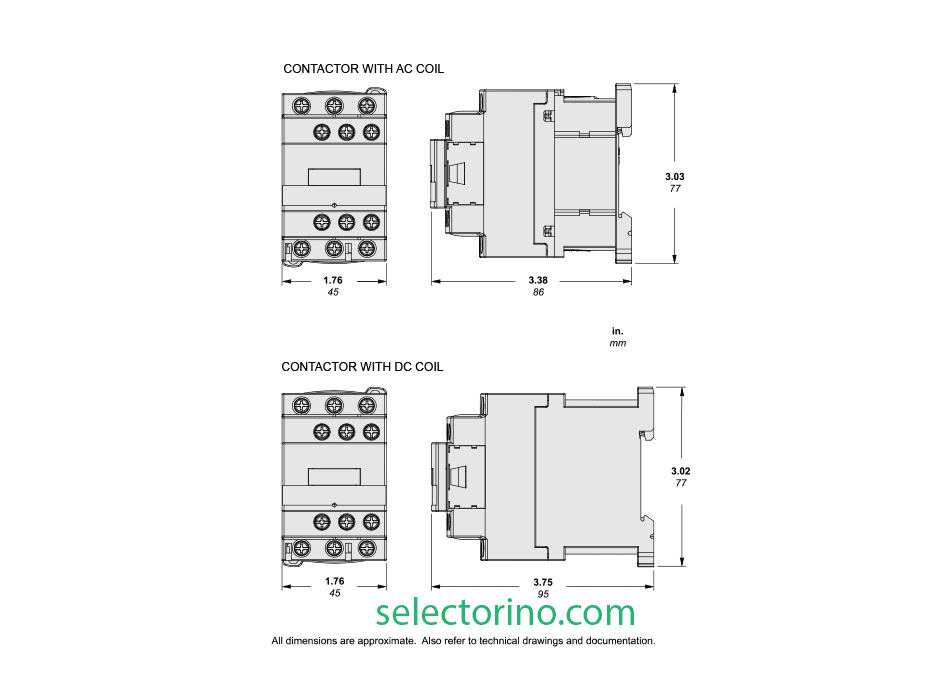

| ابعاد | 77 × 45 × 86 میلیمتر |
| وزن | 0.33 کیلوگرم |
دیتاشیت کنتاکتورLC1D18B7 اشنایدر Schneider
7,170,207 تومان

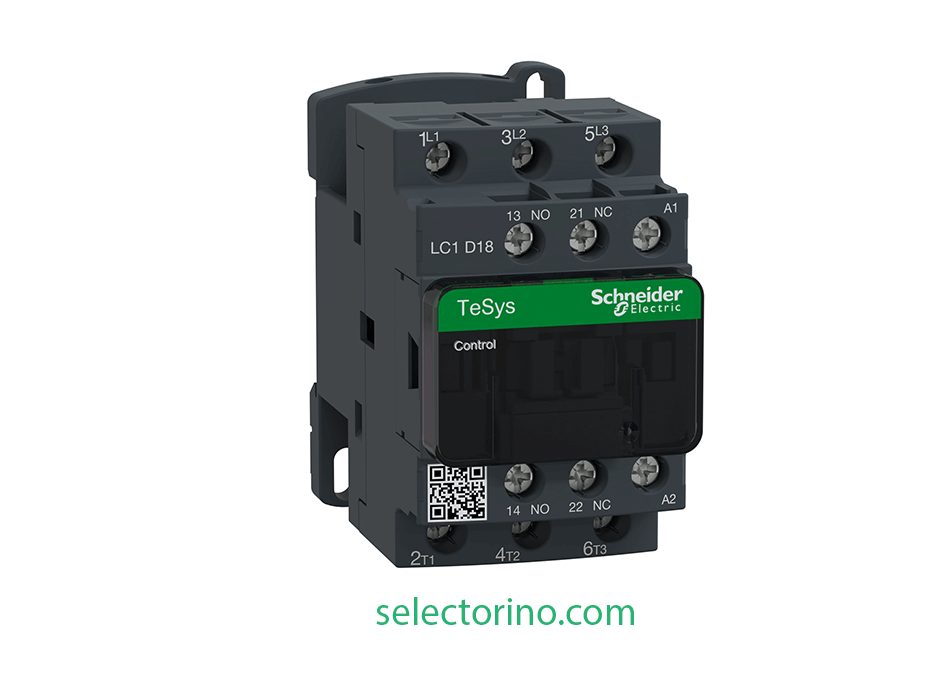

کنتاکتور LC1D18B7 یک سوئیچ الکترومکانیکی کوچک و کمجریان از سری TeSys D شرکت اشنایدر الکتریک است که برای کنترل مدارهای الکتریکی با جریان پایینتر استفاده میشود. این کنتاکتور به دلیل ساختار ساده، عملکرد مطمئن و ابعاد کوچک، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار میگیرد.
هنگامی که ولتاژ 24 ولت AC به بوبین کنتاکتور اعمال میشود، یک میدان مغناطیسی متناوب ایجاد شده و کنتاکتهای اصلی بسته میشوند. این عمل باعث اتصال مدار و عبور جریان الکتریکی میشود. با قطع ولتاژ بوبین، میدان مغناطیسی از بین رفته و کنتاکتها باز میشوند.
کنتاکتورهای AC مانند LC1D18B7 نسبت به کنتاکتورهای DC برخی تفاوتها دارند:
کنتاکتور اشنایدر LC1D18B7 یک انتخاب مناسب برای کاربردهای مختلف صنعتی و خانگی است که نیاز به کنترل مدارهای الکتریکی با جریان پایینتر و ولتاژ AC دارند. این کنتاکتور با توجه به کیفیت ساخت بالا، قابلیت اطمینان و تنوع کاربردی، میتواند به عنوان یک عنصر کلیدی در سیستمهای کنترل مختلف مورد استفاده قرار گیرد.
علاوه بر این، در صورت نیاز به اطلاعات فنی دقیقتر، میتوانید به دیتاشیت محصول یا به نماینده های سلکتورینو مراجعه کنید.
