| برند | Schneider Electric |
| مدل | LC1D09 |
| سری | TeSys Deca |
| نوع محصول | کنتاکتور |
| کاربرد | کنترل موتور و بارهای مقاومتی |
| رده کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| تعداد پل | 3 پل (3P) |
| نوع کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC |
| ولتاژ کاری مدار قدرت | تا 690 ولت AC |
| جریان نامی (AC‑3) | 9 آمپر در 440 ولت |
| جریان نامی (AC‑1) | 25 آمپر در 440 ولت |
| ولتاژ بوبین | 24 ولت AC (50/60Hz) |
| توان موتور | 4 کیلووات در 400 ولت AC |
| حداکثر توان موتور | 5.5 کیلووات در 690 ولت AC |
| جریان حرارتی Ith | 25 آمپر |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 2 میلیون سیکل در AC‑3 |
| حداکثر تعداد قطع و وصل | 3600 بار در ساعت |
| ولتاژ عایقی | 690 ولت |
| ولتاژ ضربه قابل تحمل | 6 کیلوولت |
| درجه حفاظت | IP20 |
| دمای کاری | -40 تا +60 درجه سانتیگراد |
| نوع نصب | ریل DIN یا نصب روی صفحه |
| ابعاد | 77 × 45 × 86 میلیمتر |
| وزن | 0.32 کیلوگرم |
دیتاشیت کنتاکتور 9 آمپر 24 ولت LC1D09B7- Schneider
5,348,086 تومان

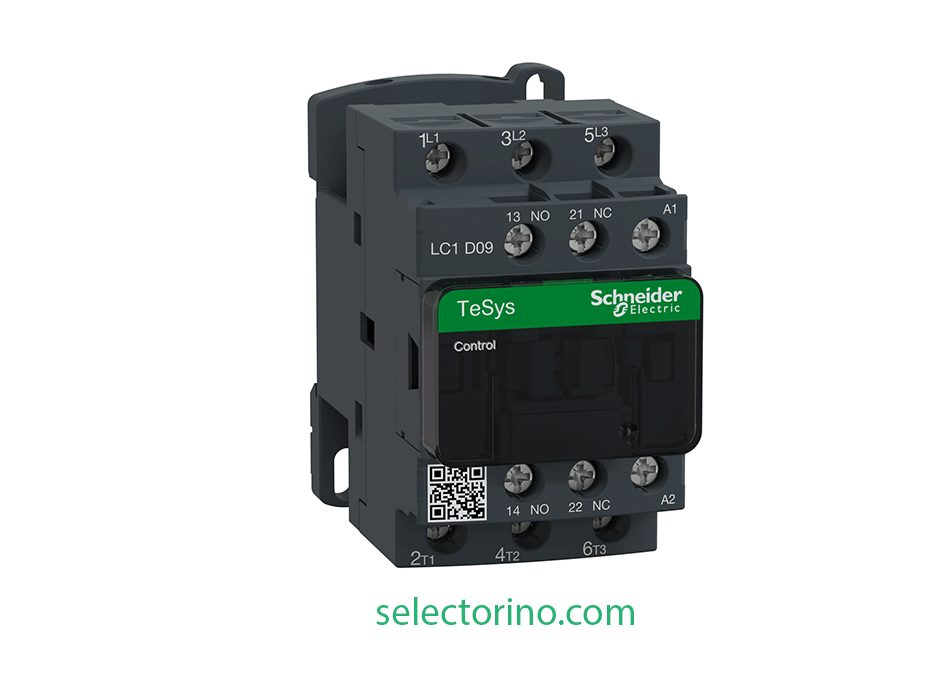

کنتاکتور LC1D09B7 یک سوئیچ الکترومکانیکی کوچک و کمجریان از سری TeSys D شرکت اشنایدر الکتریک است که برای کنترل مدارهای الکتریکی با جریان پایینتر استفاده میشود. این کنتاکتور به دلیل ساختار ساده، عملکرد مطمئن و ابعاد کوچک، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار میگیرد.
هنگامی که ولتاژ 24 ولت AC به بوبین کنتاکتور اعمال میشود، یک میدان مغناطیسی متناوب ایجاد شده و کنتاکتهای اصلی بسته میشوند. این عمل باعث اتصال مدار و عبور جریان الکتریکی میشود. با قطع ولتاژ بوبین، میدان مغناطیسی از بین رفته و کنتاکتها باز میشوند.
کنتاکتورهای AC مانند LC1D09B7 نسبت به کنتاکتورهای DC برخی تفاوتها دارند:
کنتاکتور اشنایدر LC1D09B7 یک انتخاب مناسب برای کاربردهای مختلف صنعتی و خانگی است که نیاز به کنترل مدارهای الکتریکی با جریان پایینتر و ولتاژ AC دارند. این کنتاکتور با توجه به کیفیت ساخت بالا، قابلیت اطمینان و تنوع کاربردی، میتواند به عنوان یک عنصر کلیدی در سیستمهای کنترل مختلف مورد استفاده قرار گیرد.
علاوه بر این، در صورت نیاز به اطلاعات فنی دقیقتر، میتوانید به دیتاشیت محصول (ابتدای محصول)یا به نماینده های فروش سلکتورینو مراجعه کنید.
