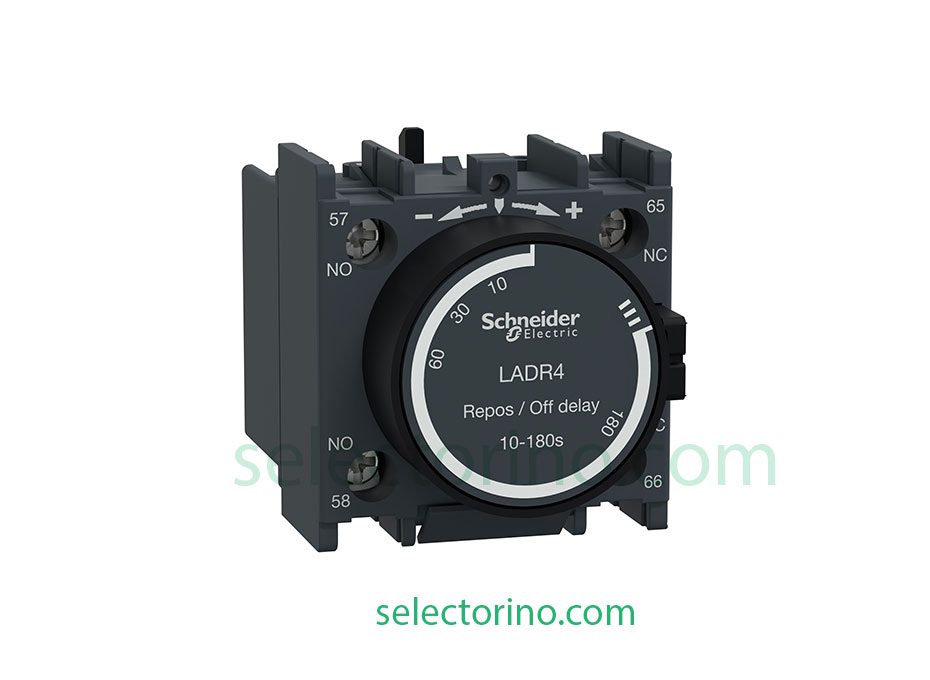

تایمر بادی  اشنایدر LADR4 اشنایدر Schneider Electric

تایمر بادی مدل LADR4 از شرکت اشنایدر الکتریک یکی از تایمرهای صنعتی پیشرفته با عملکرد OFF Delay (تأخیر در قطع) است که در مدارهای فرمان و کنترل برای مدیریت زمان استفاده می‌شود. این تایمر از مکانیزم بادی (پنوماتیک) بهره می‌برد و نیازی به منبع تغذیه ندارد، که آن را برای کاربردهای متنوع صنعتی ایده‌آل می‌کند.

کاربرد اصلی: تایمر LADR4 برای ایجاد تأخیر در قطع تجهیزات الکتریکی در مدارهای کنترلی استفاده می‌شود. به‌عنوان مثال، در مدارهای راه‌اندازی موتورهای سه‌فاز به روش ستاره-مثلث، این تایمر می‌تواند تأخیر مورد نیاز بین تغییر وضعیت‌ها را فراهم کند.

ویژگی مهم: عملکرد مکانیکی این تایمر باعث می‌شود که در محیط‌هایی که نیاز به سادگی، دوام و عدم وابستگی به برق برای عملکرد تایمر دارند، بسیار کاربردی و قابل اعتماد باشد.

ویژگی‌های اصلی تایمر LADR4:

1. محدوده زمانی:
   • تنظیم زمان در بازه 30 تا 180 ثانیه.
   • مناسب برای تأخیر طولانی‌مدت در قطع عملکرد تجهیزات.
2. عملکرد تایمر:
   • حالت OFF Delay: پس از قطع سیگنال تحریک، تایمر شروع به شمارش زمان می‌کند و پس از اتمام زمان تنظیم‌شده، کنتاکت‌ها قطع می‌شوند.
3. نوع مکانیزم:
   • مکانیزم پنوماتیک (بادی) که عملکردی دقیق و پایدار ارائه می‌دهد.
   • بدون نیاز به برق یا منبع تغذیه اضافی.
4. نصب آسان:
   • قابلیت نصب مستقیم بر روی کنتاکتورهای سری TeSys اشنایدر.
   • طراحی ماژولار و سازگار با تجهیزات استاندارد.
5. ساختار مقاوم:
   • طراحی بادوام و مقاوم در برابر شرایط سخت محیطی و صنعتی.
   • اندازه جمع‌وجور برای نصب در فضاهای محدود.

مزایا:

• عملکرد مستقل از تغذیه: نیازی به برق یا تجهیزات اضافی ندارد.
• طول عمر بالا و دقت عملکرد: مناسب برای محیط‌های صنعتی.
• نصب سریع و آسان: بدون نیاز به تغییر در ساختار مدار.
• سازگاری کامل با کنتاکتورهای اشنایدر: استفاده آسان و هماهنگ.

تایمر بادی اشنایدر LADR4: یک راه حل دقیق و قابل اعتماد برای کنترل زمان

تایمر بادی LADR4 یکی از محصولات محبوب شرکت اشنایدر الکتریک است که برای ایجاد تأخیر زمانی در قطع مدارهای الکتریکی به کار می‌رود. این تایمر به صورت سری با کنتاکتورهای سری D و F اشنایدر نصب شده و به طور گسترده در صنایع مختلف برای کنترل دقیق فرآیندها و حفاظت از تجهیزات استفاده می‌شود.

تایمر بادی اشنایدر الکتریک مدل LADR4 یک تایمر پنوماتیکی با عملکرد تأخیر در قطع (OFF Delay) است که بدون نیاز به منبع تغذیه الکتریکی و با مکانیزم مکانیکی عمل می‌کند. این تایمر به‌صورت مستقیم بر روی کنتاکتورهای سری TeSys D و TeSys F نصب می‌شود. مشخصات فنی این تایمر به شرح زیر است:

مشخصات فنی

• محدوده زمانی: 10 تا 180 ثانیه
• نوع کنتاکت‌ها: 1NO+1NC (یک کنتاکت باز به صورت نرمال و یک کنتاکت بسته به صورت نرمال)
• ولتاژ کاری: متناسب با کنتاکتور مورد استفاده
• جریان نامی: متناسب با کنتاکتور مورد استفاده
• دماي کاري: -25 تا +70 درجه سانتی‌گراد
• مونتاژ: روی کنتاکتور سری D و F اشنایدر

ساختار و عملکرد

تایمر LADR4 از یک محفظه حاوی هوای فشرده، یک دیافراگم و یک مکانیزم فنری تشکیل شده است. با اعمال ولتاژ به بوبین کنتاکتور، هوای فشرده به تدریج وارد محفظه شده و دیافراگم را به حرکت در می‌آورد. این حرکت باعث تغییر وضعیت کنتاکت‌ها می‌شود. زمان تاخیر توسط اندازه روزنه ورودی هوا و حجم محفظه تعیین می‌شود.

کاربردها:

• تأخیر در قطع تجهیزات: جلوگیری از خاموش شدن ناگهانی تجهیزات حساس.
• کنترل و مدیریت زمان‌بندی در مدارهای فرمان.
• افزایش ایمنی تجهیزات موتوری: کاهش آسیب به دستگاه‌ها در زمان قطع عملکرد.

• کنترل زمان روشن و خاموش شدن موتورها: ایجاد تاخیر در روشن شدن موتور برای جلوگیری از جریان راه‌اندازی بالا و ایجاد تاخیر در خاموش شدن موتور برای خنک شدن آن.
• ایجاد توالی زمانی در فرآیندهای صنعتی: هماهنگ کردن مراحل مختلف یک فرآیند صنعتی با استفاده از چندین تایمر.
• حفاظت از تجهیزات: ایجاد تاخیر در قطع مدار در صورت بروز خطا برای جلوگیری از آسیب به تجهیزات.
• کنترل چراغ‌های چشمک زن: ایجاد چشمک زدن با فرکانس‌های مختلف.

مزایا

• سادگی و قابلیت اطمینان: ساختار ساده و مکانیکی، قابلیت اطمینان بالایی را برای این تایمر فراهم می‌کند.
• تنظیم آسان: زمان تاخیر به سادگی با چرخاندن یک پیچ قابل تنظیم است.
• قیمت مناسب: نسبت به تایمرهای الکترونیکی، قیمت پایین‌تری دارد.
• سازگاری با کنتاکتورهای اشنایدر: به راحتی روی کنتاکتورهای سری D و F اشنایدر نصب می‌شود.

محدودیت‌ها

• دقت پایین: دقت زمان‌بندی نسبت به تایمرهای الکترونیکی کمتر است.
• حساسیت به دما: تغییرات دمایی می‌تواند بر دقت زمان‌بندی تاثیر بگذارد.
• محدوده زمانی مشخص: محدوده زمانی قابل تنظیم این تایمر بین 10 تا 180 ثانیه است.

انتخاب تایمر مناسب

برای انتخاب تایمر مناسب، باید موارد زیر را در نظر گرفت:

• محدوده زمانی مورد نیاز: آیا زمان تاخیر مورد نظر در محدوده 10 تا 180 ثانیه قرار دارد؟
• نوع بار: آیا بار متصل به تایمر القایی است یا مقاومتی؟
• شرایط محیطی: آیا تایمر در محیطی با تغییرات دمایی زیاد قرار می‌گیرد؟
• دقت مورد نیاز: آیا به دقت بسیار بالایی در زمان‌بندی نیاز است؟

نکات مهم

• تایمر LADT4 باید در مکانی خشک و خنک نصب شود.
• سیم‌کشی تایمر باید مطابق با دستورالعمل‌های سازنده انجام شود.
• در هنگام تنظیم زمان تاخیر، دقت شود که پیچ تنظیم بیش از حد چرخانده نشود.

خرید و مشاوره:

برای خرید تایمر LADR4 می‌توانید به فروشگاه‌های معتبر تجهیزات صنعتی یا نمایندگی‌های رسمی اشنایدر الکتریک مراجعه کنید.
