کلید حرارتی 75 تا 150 GV5P150F Schneider اشنایدر

Motor circuit breaker, TeSys GV3, 3P, 70-80 A, thermal magnetic, EverLink terminals

مشخصه	مقدار
ارتفاع	161 mm
عرض	105 mm
عمق	155 mm
وزن خالص	2.4 kg
ابعاد بسته‌بندی	19.1 × 11.8 × 17.0 cm
وزن بسته‌بندی	2.110 kg

دیتاشیت GV5P150F

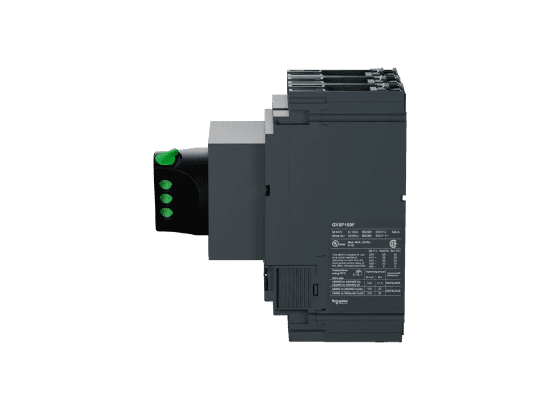

کلید حرارتی 75 تا 150 GV5P150F Schneider اشنایدر - Image 2

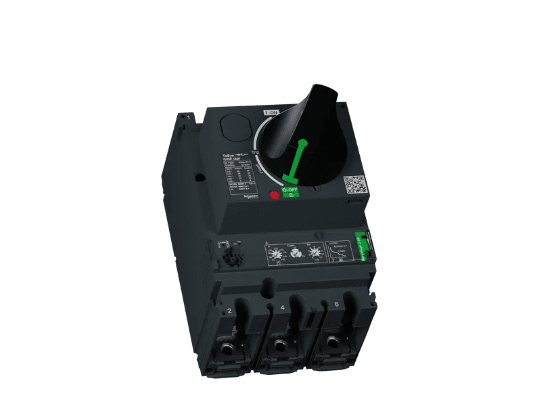

کلید حرارتی 75 تا 150 GV5P150F Schneider اشنایدر - Image 3

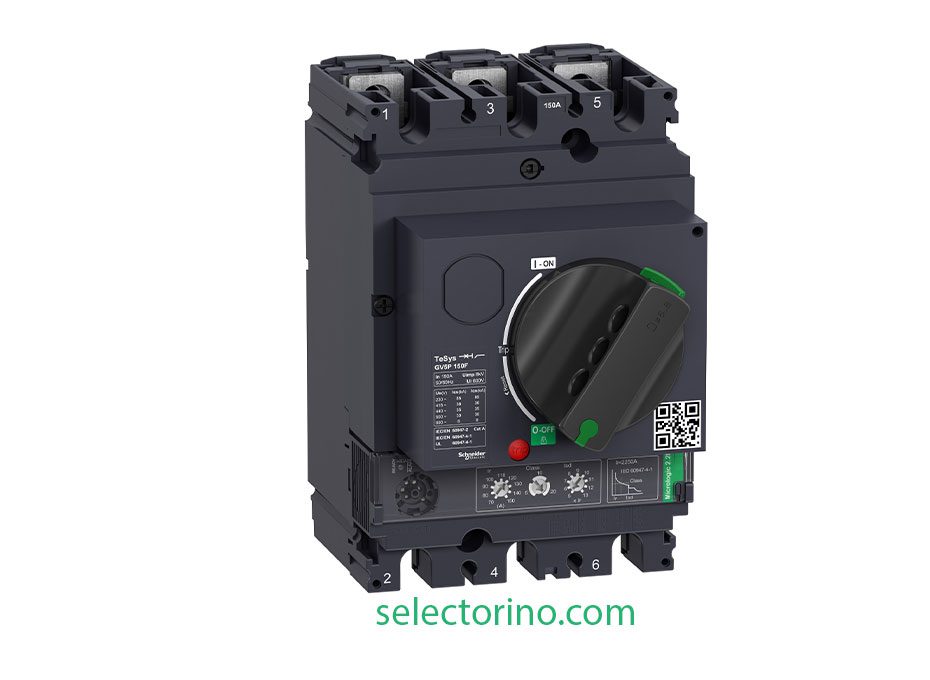

کلید حرارتی 75 تا 150 GV5P150F Schneider اشنایدر - Image 4

قیمت نهایی

101,650,560 تومان

ضمانت بازگشت

پشتیبانی تخصصی

ارسال سریع

تضمین کیفیت

قیمت مناسب تری سراغ دارید؟

کلید حرارتی 75 تا 150 GV5P150F Schneider اشنایدر

Motor circuit breaker, TeSys GV3, 3P, 70-80 A, thermal magnetic, EverLink terminals

GV5P150F یکی از اعضای خانواده TeSys GV5 اشنایدر الکتریک است؛ خانواده‌ای که برای حفاظت جامع موتورهای صنعتی در محدوده توان بالا توسعه یافته و به‌عنوان بخشی از پلتفرم TeSys Giga در کنار کنتاکتورهای سری LC1G به کار می‌رود. این کلید وظیفه حفاظت هم‌زمان در برابر اضافه‌بار (Overload) و اتصال کوتاه (Short-circuit) را بر عهده دارد و به‌دلیل دارا بودن قابلیت جداسازی مدار (Suitability for Isolation)، می‌تواند نقش کلید ایزولاتور اصلی استارتر موتوری را نیز ایفا کند.

کاربردها

استارترهای موتوری مستقیم (DOL) و ستاره–مثلث در تابلوهای صنعتی
حفاظت پمپ‌ها، فن‌ها، کمپرسورها و نوار نقاله‌های سنگین
ترکیب با کنتاکتور TeSys G برای ساخت مجموعه‌های هماهنگ Type 1 و Type 2
صنایع فولاد، سیمان، پتروشیمی، آب و فاضلاب و تأسیسات HVAC

مزیت‌های کلیدی

قدرت قطع بالا: $kA36\,\text{kA}$ در سطح ولتاژ $V400/415\,\text{V}$
ظرفیت قطع سرویس $I_{cs}=100\%$ در تمام سطوح ولتاژ کاری؛ امکان بازگشت سریع به سرویس پس از خطا
حساسیت به قطع فاز طبق IEC 60947-4-1 برای جلوگیری از سوختن موتور در حالت تک‌فاز شدن
عمر مکانیکی $40{,}000$ سیکل و عمر الکتریکی $20{,}000$ سیکل در رده AC-3
کارکرد تا ارتفاع $5000$ متر و در دمای $- 25$ تا $+70∘C+70^\circ\text{C}$
مقاومت در برابر آتش تا $960∘C960^\circ\text{C}$ طبق IEC 60695-2-11

مشخصات عمومی

پارامتر	مقدار
کد محصول	GV5P150F
کد توزیع‌کننده	407811449
کد EAN	3606489915407
سری محصول	TeSys GV5 / TeSys Giga
نام کوتاه دستگاه	GV5P
نوع محصول	کلید اتوماتیک محافظ موتور
کاربرد	حفاظت موتور
تعداد پل	۳ پل (3P)
تکنولوژی واحد تریپ	حرارتی–مغناطیسی
نوع فرمان	دستگیره گردان مستقیم
رده کاربری	Category A طبق IEC 60947-2
رنگ	آنتراسیت (RAL 7016)
قابلیت ایزولاسیون	دارد، طبق EN/IEC 60947-2

مشخصات الکتریکی

پارامتر	مقدار
جریان نامی $I_n$	$A150\ \text{A}$ در $65∘C65^\circ\text{C}$
جریان حرارتی $I_{th}$	$A150\ \text{A}$ طبق IEC 60947-4-1
جریان تریپ مغناطیسی	$A2250\ \text{A}$
ولتاژ کاری نامی $U_e$	$AC690\ \text{V AC}$ ، $Hz50/60\ \text{Hz}$
ولتاژ عایقی نامی $U_i$	$AC800\ \text{V AC}$
ولتاژ تحمل ضربه $U_{imp}$	$kV8\ \text{kV}$
تلفات توان هر پل	$W9.2\ \text{W}$
رژیم کاری	پیوسته (Continuous)
حداکثر نرخ کلیدزنی	$25$ سیکل در ساعت

توان موتور و قدرت قطع

ولتاژ شبکه	توان موتور	$I_{cu}$	$I_{cs}$
$AC400/415\ \text{V AC}$	$kW55\ldots75\ \text{kW}$	$kA36\ \text{kA}$	$100%100\%$
$AC500\ \text{V AC}$	$kW75\ldots90\ \text{kW}$	$kA30\ \text{kA}$	$100%100\%$
$AC660/690\ \text{V AC}$	$kW90\ldots110\ \text{kW}$	$kA8\ \text{kA}$	$100%100\%$

اتصالات و دوام مکانیکی

پارامتر	مقدار
نوع ترمینال	شینه (Bars) / کابلشو (Lugs)
گام اتصال	$mm35\ \text{mm}$ بدون اسپریدر
گشتاور بست	$N.m15\ \text{N.m}$ برای پیچ M8
عمر مکانیکی	$40{,}000$ سیکل
عمر الکتریکی	$20{,}000$ سیکل در AC-3
مقاومت به ارتعاش	$mm\pm 1\ \text{mm}$ در $Hz2\ldots13.2\ \text{Hz}$ و $0.7\,g_n$ در $Hz13.2\ldots100\ \text{Hz}$ طبق IEC 60068-2-6

استانداردها و شرایط محیطی

پارامتر	مقدار
استانداردها	EN/IEC 60947-1، EN/IEC 60947-2، EN/IEC 60947-4-1، UL 60947-4-1، CSA C22.2 No 60947-4-1
گواهی‌نامه‌ها	IECEE CB Scheme، EAC (در جریان صدور)
تحمل اقلیمی	طبق IACS E10
درجه حفاظت IP	IP40 طبق IEC 60529
درجه حفاظت مکانیکی IK	IK07 طبق IEC 62262
دمای کارکرد	$∘C-25\ldots70\ ^\circ\text{C}$
دمای انبارش	$∘C-50\ldots85\ ^\circ\text{C}$
ارتفاع کارکرد	تا $m5000\ \text{m}$
مقاومت در برابر آتش	$∘C960\ ^\circ\text{C}$ طبق IEC 60695-2-11
