| مشخصه | مقدار |
|---|---|
| مدل | GV3P50 |
| رنج جریان | ۳۷ تا ۵۰ آمپر |
| تعداد پل | ۳ پل |
| ظرفیت قطع (Icu در ۴۰۰ ولت) | ۵۰ کیلوآمپر |
| توان موتور (۴۰۰ ولت) | ۲۲ کیلووات |
| ابعاد (عرض × ارتفاع × عمق) | ۵۵ × ۱۳۲ × ۱۳۶ میلیمتر |
| وزن | ۰.۹۶ کیلوگرم |
| نوع نصب | ریل DIN / پانل |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتیگراد |
| نوع شبکه | AC |
31,511,674 تومان

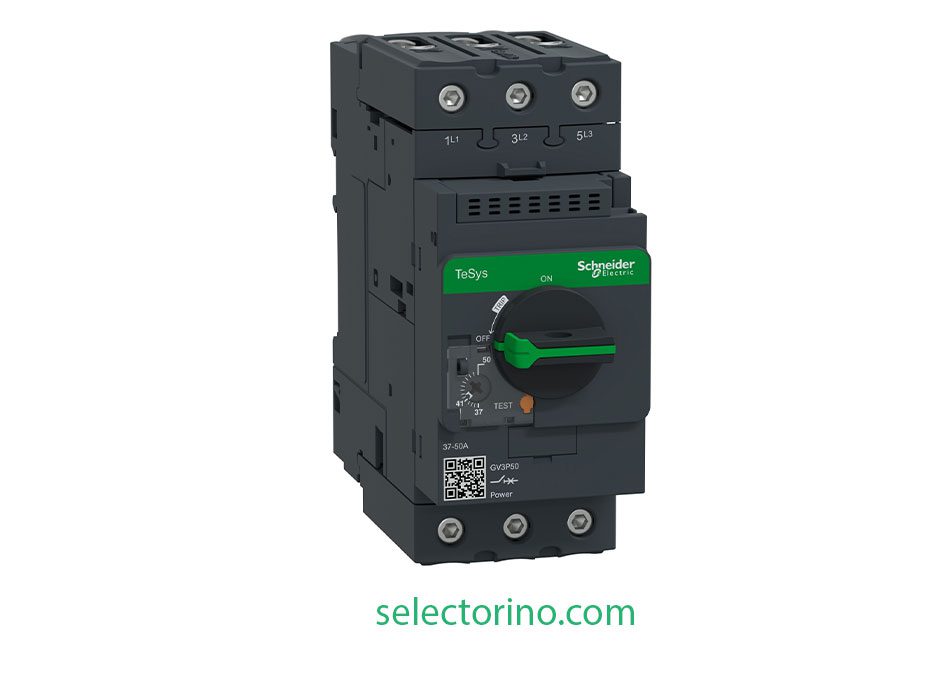

کلید موتوری GV3P50 محصولی از رنج TeSys Deca اشنایدر الکتریک است که برای حفاظت موتورهای الکتریکی سهفاز در برابر جریان اضافهبار و اتصال کوتاه بهکار میرود. این کلید دارای تکنولوژی تریپ حرارتی–مغناطیسی بوده و در رنج تنظیم جریان ۳۷ تا ۵۰ آمپر (جریان نامی In = ۵۰ آمپر) قابل تنظیم است. جریان تریپ مغناطیسی آن ۷۰۰ آمپر میباشد.
این کلید برای موتورهایی با توان ۲۲ کیلووات در ولتاژ ۴۰۰/۴۱۵ ولت، ۳۰ کیلووات در ۵۰۰ ولت و ۴۵ کیلووات در ۶۹۰ ولت مناسب است و مطابق استاندارد IEC 60947-2 دارای ظرفیت قطع (Icu) تا ۱۰۰ کیلوآمپر در ولتاژ ۲۳۰/۲۴۰ ولت و ۵۰ کیلوآمپر در ولتاژ ۴۰۰/۴۱۵ ولت است.
از ویژگیهای برجسته این کلید میتوان به دسته چرخشی (Rotary Handle) سهحالته (Start/Stop/Tripped)، قابلیت قفلشدن از روی درب تابلو، مناسب برای ایزولاسیون طبق IEC 60947-1، حساسیت به قطع فاز، و ترمینالهای EverLink برای اتصال الکتریکی مطمئن و طولانیمدت اشاره کرد. این محصول دارای برچسب Green Premium اشنایدر بوده و از نظر زیستمحیطی (RoHS و REACH) استاندارد است.
نصب آن روی ریل DIN استاندارد ۳۵ میلیمتری یا بهصورت پانل با ۳ پیچ M4 امکانپذیر است و با عرض تنها ۵۵ میلیمتر، فضای کمی در تابلو اشغال میکند.
| مشخصه | مقدار |
|---|---|
| رنج محصول | TeSys Deca |
| نام محصول | TeSys GV3 |
| نوع محصول | کلید حرارتی–مغناطیسی موتوری |
| کد کوتاه | GV3P |
| کاربرد | حفاظت موتور |
| تعداد پل | ۳ پل |
| نوع شبکه | AC |
| فرکانس شبکه | ۵۰/۶۰ هرتز |
| توان موتور | ۲۲ کیلووات (۴۰۰/۴۱۵ ولت) / ۳۰ کیلووات (۵۰۰ ولت) / ۴۵ کیلووات (۶۹۰ ولت) |
| جریان نامی (In) | ۵۰ آمپر |
| رنج تنظیم حرارتی | ۳۷ تا ۵۰ آمپر |
| جریان تریپ مغناطیسی | ۷۰۰ آمپر |
| ظرفیت قطع (Icu) در ۴۰۰/۴۱۵ ولت | ۵۰ کیلوآمپر |
| ظرفیت قطع (Icu) در ۲۳۰/۲۴۰ ولت | ۱۰۰ کیلوآمپر |
| ولتاژ کاری (Ue) | تا ۶۹۰ ولت AC |
| ولتاژ ضربه (Uimp) | ۶ کیلوولت |
| نوع کنترل | دسته چرخشی (Rotary Handle) |
| دوام مکانیکی | ۵۰۰۰۰ سیکل |
| دوام الکتریکی | ۵۰۰۰۰ سیکل (AC-3 در ۴۱۵ ولت) |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتیگراد |
| درجه حفاظت | IP20 / IK09 |
| نوع نصب | ریل DIN ۳۵ میلیمتری یا پانل (۳ پیچ M4) |
| ابعاد (عرض × ارتفاع × عمق) | ۵۵ × ۱۳۲ × ۱۳۶ میلیمتر |
| وزن خالص | ۰.۹۶ کیلوگرم |
| رنگ | خاکستری تیره |
| استانداردها | IEC/EN 60947-2، IEC/EN 60947-4-1، UL 60947-4-1 |
| گارانتی قراردادی |
