| مشخصه فنی | مقدار / توضیحات |
| برند | اشنایدر الکتریک (Schneider Electric) |
| کد فنی | GV2P07 |
| تعداد پل | 3 پل (3P) |
| بازه جریان تنظیمی | 1.6 تا 2.5 آمپر |
| جریان تریپ مغناطیسی | 33.5 آمپر (ثابت) |
| توان موتور سازگار (400V) | 0.75 کیلووات (1 اسب بخار) |
| قدرت قطع (Icu) | 100 کیلوآمپر در 400 ولت |
| استانداردها | IEC 60947-2, IEC 60947-4-1, UL, CSA |
10,054,000 تومان

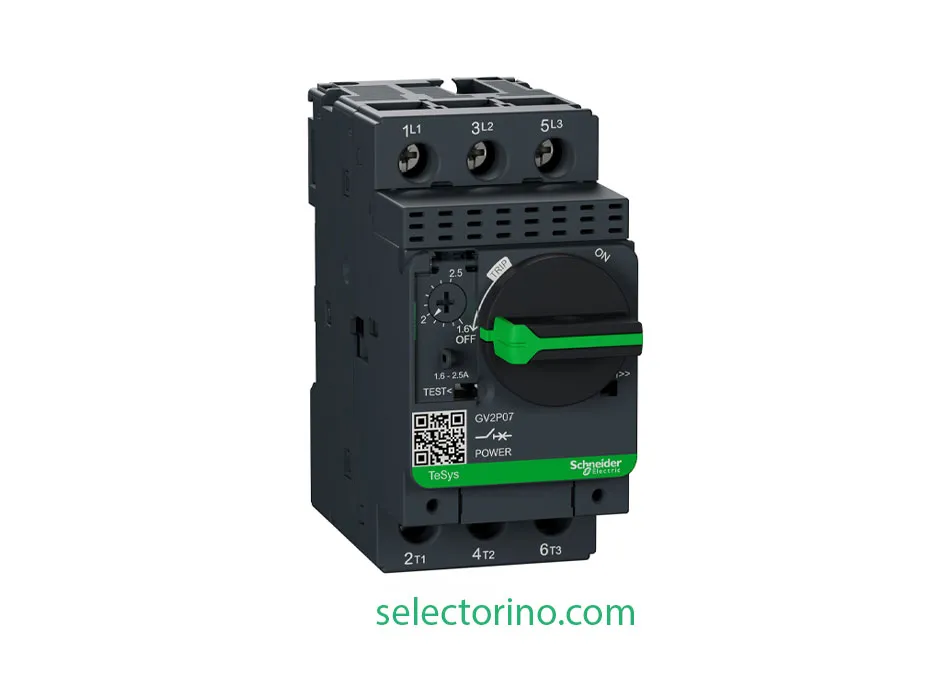

در سیستمهای اتوماسیون و برق صنعتی، حفاظت از الکتروموتورها در برابر نوسانات جریان یک ضرورت است. کلید حرارتی مغناطیسی اشنایدر مدل GV2P07 از سری خوشنام TeSys Deca، یک راهکار مهندسیشده برای حفاظت دقیق از موتورهایی است که در بازه جریانی 1.6 تا 2.5 آمپر کار میکنند. این کلید با ترکیب دو عملکرد حفاظتی در یک تجهیز، ایمنی کامل مدار شما را تضمین میکند.
این محصول به دلیل بهرهمندی از ویژگیهای فنی سطح بالا، جایگاه ویژهای در تابلو برقهای صنعتی دارد:
مکانیزم کنترل چرخشی (Rotary): برخلاف مدلهای شستیدار، دسته چرخشی این مدل علاوه بر سهولت کاربری، امکان قفلگذاری در وضعیت خاموش را فراهم کرده و وضعیت تریپ (قطع خطا) را به وضوح نشان میدهد.
دقت در حفاظت حرارتی: بازه تنظیمی 1.6 تا 2.5 آمپر به اپراتور اجازه میدهد جریان قطع را دقیقاً بر اساس پلاک موتور تنظیم کند.
واکنش سریع مغناطیسی: در صورت بروز اتصال کوتاه، این کلید با جریان تریپ 33.5 آمپر بهصورت آنی عمل کرده و از سوختن سیمپیچ جلوگیری میکند.
طراحی فشرده و استاندارد: با عرض تنها 45 میلیمتر، فضای کمی را در تابلو برق اشغال کرده و به راحتی روی ریل DIN نصب میشود.
جزئیات دقیق این محصول برای محاسبات مهندسی در جدول زیر ارائه شده است:
| مشخصه فنی | مقدار / توضیحات |
| برند | اشنایدر الکتریک (Schneider Electric) |
| کد فنی | GV2P07 |
| تعداد پل | 3 پل (3P) |
| بازه جریان تنظیمی | 1.6 تا 2.5 آمپر |
| جریان تریپ مغناطیسی | 33.5 آمپر (ثابت) |
| توان موتور سازگار (400V) | 0.75 کیلووات (1 اسب بخار) |
| قدرت قطع (Icu) | 100 کیلوآمپر در 400 ولت |
| استانداردها | IEC 60947-2, IEC 60947-4-1, UL, CSA |
کلید GV2P07 هوشمندانه از موتور شما مراقبت میکند:
بخش حرارتی (اضافه بار): با استفاده از بیمتالهای داخلی، گرمای ناشی از عبور جریان اضافی را حس کرده و پس از زمان مشخصی (طبق منحنی استاندارد) مدار را قطع میکند.
بخش مغناطیسی (اتصال کوتاه): در برابر جریانهای هجومی بسیار شدید ناشی از خطا، بدون هیچ تأخیری و در کسری از ثانیه عمل کرده و ایمنی تجهیزات بالادستی را حفظ میکند.
[تصویر نمودار منحنی قطع سری TeSys GV2]
حفاظت در برابر دو فاز شدن: یکی از مزایای اصلی GV2P07 نسبت به فیوزهای مینیاتوری، حساسیت آن به قطع فاز است. اگر یکی از فازها قطع شود، این کلید با تشخیص عدم تقارن، موتور را سریعاً خاموش میکند.
قابلیت اطمینان: این کلید برای 100,000 بار قطع و وصل طراحی شده است که نشاندهنده دوام بالای محصولات اشنایدر اصل است.
لوازم جانبی: برای مانیتورینگ از راه دور، میتوانید انواع کنتاکتهای کمکی (GVAN11) و رلههای افت ولتاژ یا شنت را به راحتی روی این کلید نصب کنید.
یک تمثیل ساده: اگر موتور را قلب تپنده خط تولید بدانیم، کلید GV2P07 مانند یک “سیستم پایش سلامت” دائمی است؛ هم مراقب است که فشار کار به تدریج موتور را از پا در نیاورد و هم در برابر حوادث ناگهانی و شوکهای برقی، بلافاصله جان موتور را نجات میدهد.
برای اطمینان از عملکرد صحیح و جلوگیری از آسیب به الکتروموتورهای گرانقیمت، خرید کلید حرارتی اصل اشنایدر الزامی است. محصولات تقلبی در لحظه خطا عمل نکرده و باعث سوختن موتور میشوند.
