| مشخصه فنی | مقادیر و توضیحات |
| برند | اشنایدر الکتریک (Schneider Electric) |
| تعداد پل | 3 پل (3P) |
| بازه جریان تنظیمی | 0.63 تا 1 آمپر |
| جریان تریپ مغناطیسی | 13 آمپر (ثابت) |
| توان موتور سازگار (400V) | 0.25 کیلووات (0.33 اسب بخار) |
| نوع ترمینال | پیچی (Screw Clamp) |
| ابعاد | 89mm * 45mm * 97mm |
9,963,000 تومان
در دنیای برق صنعتی، حفاظت از موتورهای الکتریکی اولویت اول است. کلید حرارتی مغناطیسی اشنایدر مدل GV2P05 یکی از معتبرترین تجهیزات سری TeSys Deca است که به عنوان یک محافظ تمامعیار در برابر خطاهای رایج الکتریکی عمل میکند. این کلید بهطور ویژه برای موتورهایی با توان پایین طراحی شده و امنیت سیستم شما را تضمین میکند.
کلید MPCB مدل GV2P05 ترکیبی از دو نوع حفاظت حیاتی را در یک بدنه فشرده ارائه میدهد:
حفاظت حرارتی (Thermal): جلوگیری از سوختن موتور در اثر اضافه بار (جریان بیش از حد مجاز).
حفاظت مغناطیسی (Magnetic): قطع آنی جریان در صورت بروز اتصال کوتاه (Short Circuit).
این محصول با کد فنی GV2P05 مشخصات منحصربهفردی دارد که آن را به انتخابی استاندارد تبدیل کرده است:
کنترل با دسته چرخشی (Rotary Handle): برخلاف سریهای فشاری، این مدل دارای دسته چرخشی است که علاوه بر سهولت در قطع و وصل، وضعیت دقیق کلید (ON/OFF/Trip) را به وضوح نمایش میدهد.
دقت بالا در تنظیم: رنج جریان این کلید بین 0.63 تا 1 آمپر قابل تغییر است تا بتوانید آن را دقیقاً مطابق با جریان نامی موتور خود تنظیم کنید.
قدرت قطع فوقالعاده: این کلید دارای قدرت قطع (Icu) 100 کیلوآمپر در ولتاژ 400 ولت است که ایمنی بسیار بالایی را فراهم میکند.
طول عمر بالا: با قابلیت تحمل 100,000 سیکل کاری، این قطعه همراهی بلندمدت برای تابلو برق شماست.
| مشخصه فنی | مقادیر و توضیحات |
| برند | اشنایدر الکتریک (Schneider Electric) |
| تعداد پل | 3 پل (3P) |
| بازه جریان تنظیمی | 0.63 تا 1 آمپر |
| جریان تریپ مغناطیسی | 13 آمپر (ثابت) |
| توان موتور سازگار (400V) | 0.25 کیلووات (0.33 اسب بخار) |
| نوع ترمینال | پیچی (Screw Clamp) |
| ابعاد | 89mm * 45mm * 97mm |
کلید GV2P05 تنها یک قطعکننده ساده نیست؛ این دستگاه مجهز به مکانیزم تشخیص عدم تقارن فاز است. اگر ولتاژ بین فازها اختلاف زیادی داشته باشد یا یکی از فازها قطع شود، کلید بلافاصله موتور را از مدار خارج میکند تا از فشار مضاعف و سوختن سیمپیچ جلوگیری شود.
نکته کاربردی: برای استفاده از این کلید در موتورهای تکفاز، کافی است کابل فاز را به صورت سری از هر سه پل کلید عبور دهید تا مکانیزم حفاظتی آن به درستی عمل کند.
در مقایسه با سری GV2ME ، مدلهای GV2P به دلیل داشتن دسته چرخشی، ایمنی و دوام بیشتری در برابر لرزشهای صنعتی دارند. همچنین امکان نصب قفل (Padlock) روی دسته چرخشی در وضعیت OFF، ایمنی اپراتور در زمان تعمیرات را دوچندان میکند.

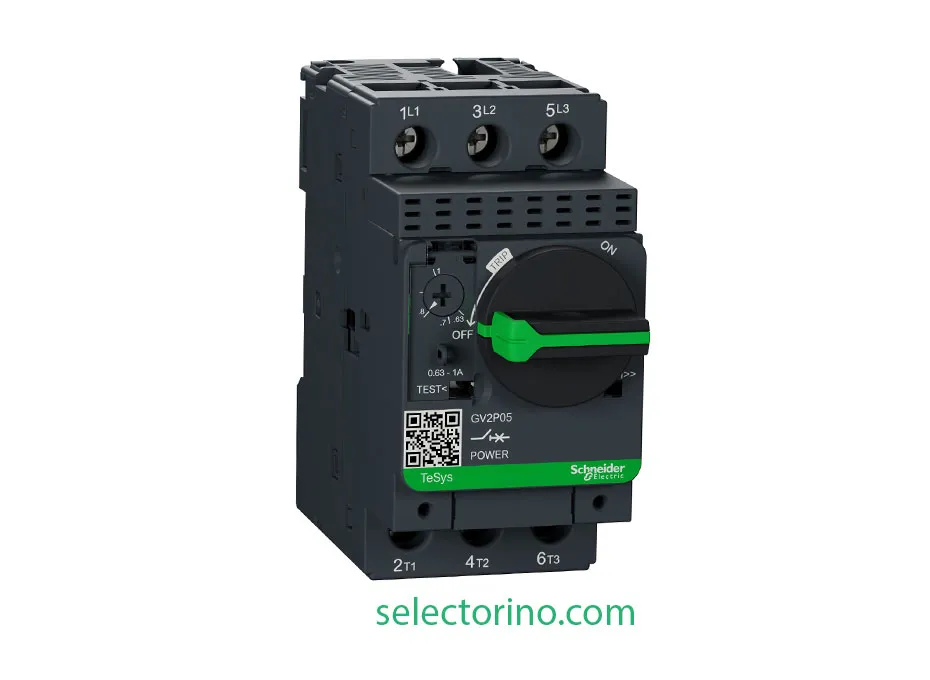

دسته چرخشی: فرماندهی دستی و نمایش وضعیت.
پیچ تنظیم جریان: شخصیسازی بازه حفاظتی (0.63-1A).
دکمه تست: بررسی سلامت مکانیکی کلید بدون نیاز به ایجاد خطای واقعی.
ترمینالهای پیچی: اتصال محکم و ایمن کابلها.
برای خرید تجهیزات حساس برق صنعتی، اصالت کالا حرف اول را میزند. استفاده از کالاهای تقلبی میتواند خسارات جبرانناپذیری به موتورهای گرانقیمت شما وارد کند. توصیه میشود جهت دریافت ضمانت اصالت کالا و گارانتی معتبر، این محصول را از نمایندگیهای رسمی اشنایدر الکتریک تهیه نمایید.
آیا نیاز به مشاوره فنی برای انتخاب کلید حرارتی مناسب موتور خود دارید؟ ما میتوانیم در انتخاب دقیق رنج جریان و لوازم جانبی (مانند کنتاکت کمکی) به شما کمک کنیم.
این دو سری از نظر عملکرد حفاظتی (بازه جریان) مشابه هستند، اما در ساختار بدنه و کاربری تفاوتهای مهمی دارند:
| مشخصه | سری GV2P (مثل GV2P05) | سری GV2ME (مثل GV2ME05) |
| نوع مکانیزم کنترل | دسته چرخشی (Rotary) | دکمه فشاری (Push-Button) |
| نمایش وضعیت تریپ | دارای نشانگر مجزای Trip روی دسته | عدم نمایش مستقیم (دکمهها در وسط میمانند) |
| قدرت قطع (Icu) | بسیار بالا (معمولاً 100kA در اکثر رنجها) | متوسط (بسته به رنج جریان متفاوت است) |
| قابلیت قفلگذاری | امکان قفل کردن مستقیم دسته در وضعیت OFF | نیاز به متعلقات جانبی برای قفل کردن |
| ابعاد و نصب | عرض استاندارد 45mm (اشغال فضای مشابه) | عرض استاندارد 45mm |
| مقاومت در برابر ضربه | مقاومت بالاتر در محیطهای با لرزش زیاد | مقاومت استاندارد |
| قیمت | قیمت بالاتر (رده حرفهایتر) | قیمت اقتصادیتر |
در مدل GV2P05، اگر کلید به دلیل خطا (اضافه بار یا اتصال کوتاه) قطع شود، دسته چرخشی در وضعیت میانی (Trip) قرار میگیرد. این موضوع به اپراتور کمک میکند تا بفهمد قطع شدن مدار “عمدی” نبوده و ناشی از “خطا” است. در مدلهای فشاری (ME)، تشخیص این تفاوت دشوارتر است.
اگر امنیت محیط کار برای شما مهم است، سری GV2P برنده مطلق است. شما میتوانید دسته چرخشی را در حالت خاموش با یک پدلاک (قفل آویز) قفل کنید تا هیچکس نتواند در حین تعمیرات، برق را وصل کند.
سری GV2P برای استفاده در تابلو برقهای صنعتی با سطح اتصال کوتاه بالا طراحی شده است. قدرت قطع این سری در ولتاژ 400 ولت معمولاً بالاتر از سری ME است، که باعث میشود در لحظات بحرانی، کلید خودش آسیب نبیند و مدار را با اطمینان قطع کند.
اگر به دنبال بالاترین سطح ایمنی و طول عمر هستید و یا موتور شما در یک خط تولید حساس قرار دارد، سری GV2P (مثل مدل GV2P05) بهترین انتخاب است.
اگر محدودیت بودجه دارید و برای مصارف عمومی یا تابلو برقهای سادهتر به دنبال یک راهکار اقتصادی و استاندارد هستید، سری GV2ME انتخاب هوشمندانهای خواهد بود.
