| مشخصه فنی | مقدار |
| کد فنی (Technical Code) | GV2P04 |
| برند (Brand) | اشنایدر الکتریک (Schneider Electric) |
| کاربرد اصلی (Main Application) | حفاظت موتور (Motor Protection) |
| تعداد پل (Poles) | 3P (سه پل) |
| رنج جریان حرارتی (Thermal Current Range) | 0.4 تا 0.63 آمپر (قابل تنظیم) |
| جریان تریپ مغناطیسی (Magnetic Trip Current) | 8 آمپر |
12,453,000 تومان

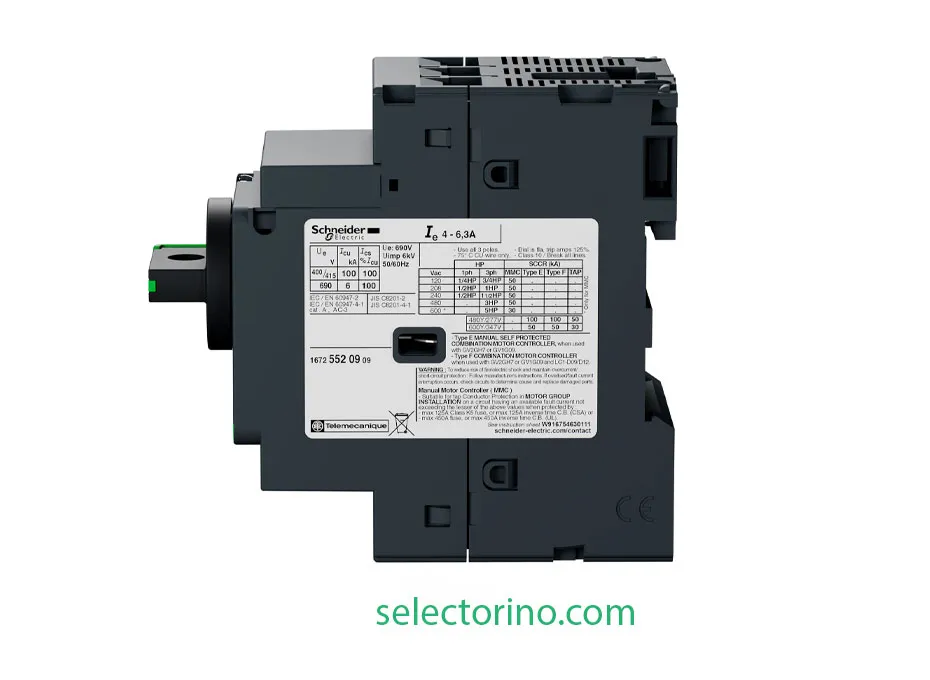

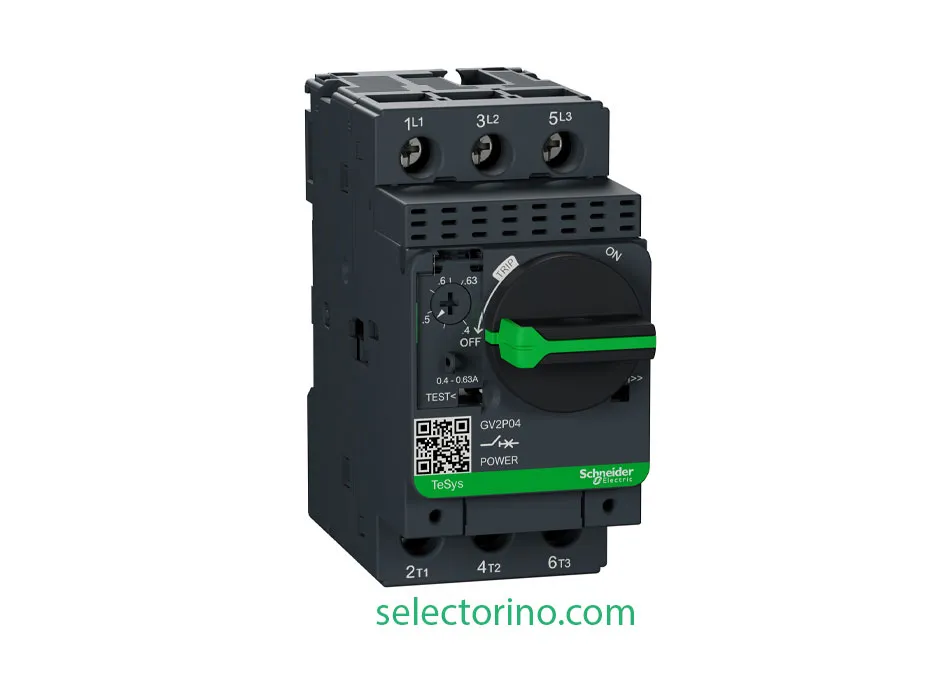

کلید حرارتی-مغناطیسی اشنایدر الکتریک مدل TeSys GV2P04، یک قطعه تخصصی برای محافظت از موتورهای الکتریکی است. این کلید را میتوان مانند یک “بادیگارد اختصاصی برای موتورهای الکتریکی کوچک” در نظر گرفت که وظیفه دارد از آنها در برابر خطرات الکتریکی رایج محافظت کند. این سند به زبان ساده توضیح میدهد که این قطعه چیست، چه کاری انجام میدهد و برای کدام موتورها مناسب است.
حال بیایید ببینیم این قطعه دقیقاً چگونه از موتور شما در برابر خطرات رایج محافظت میکند.
——————————————————————————–
این دستگاه دو نوع حفاظت اصلی و حیاتی را برای موتور فراهم میکند که به آن حفاظت حرارتی-مغناطیسی میگویند.
علاوه بر این، یکی از برتریهای کلیدهای محافظ موتور مانند GV2P04 نسبت به سایر کلیدها، قابلیت حفاظت در برابر عدم تقارن فاز و نقص فاز است که به سلامت و عملکرد صحیح موتورهای سه فاز کمک شایانی میکند.
برای درک بهتر قابلیتهای این کلید، نگاهی به مشخصات فنی کلیدی آن بیندازیم.
——————————————————————————–
برای اینکه با هویت این قطعه بهتر آشنا شویم، بیایید نگاهی به شناسنامه فنی آن بیندازیم:
| مشخصه فنی | مقدار |
| کد فنی (Technical Code) | GV2P04 |
| برند (Brand) | اشنایدر الکتریک (Schneider Electric) |
| کاربرد اصلی (Main Application) | حفاظت موتور (Motor Protection) |
| تعداد پل (Poles) | 3P (سه پل) |
| رنج جریان حرارتی (Thermal Current Range) | 0.4 تا 0.63 آمپر (قابل تنظیم) |
| جریان تریپ مغناطیسی (Magnetic Trip Current) | 8 آمپر |
| ولتاژ کاری (Operating Voltage) | 690 ولت AC |
| توان موتور سازگار (Compatible Motor Power) | 0.12 تا 0.18 کیلووات (در 400 ولت) |
این مشخصات به ما نشان میدهد که GV2P04 برای کاربردهای بسیار مشخصی طراحی شده است.
——————————————————————————–
کاربرد اصلی و ایدهآل کلید GV2P04 برای حفاظت از موتورهای سه فاز کوچک از نوع قفس سنجابی (squirrel-cage) با توانی بین 0.12 تا 0.18 کیلووات است. محدوده جریان قابل تنظیم این کلید، امکان کالیبراسیون دقیق حفاظت را متناسب با جریان نامی موتور فراهم میکند.
اگرچه این کلید برای سیستمهای سه فاز طراحی شده است، اما میتوان از آن برای حفاظت از موتورهای تک فاز نیز استفاده کرد. برای این کار کافی است سیمکشی پلها را به روش صحیح انجام دهید (دو پل را به صورت سری برای فاز و پل سوم را برای نول استفاده کنید).
نکته احتیاطی: استفاده از این کلید برای محافظت از موتورهای DC توصیه نمیشود. اگرچه این کلید میتواند موتور DC را در برابر اتصال کوتاه محافظت کند، اما قادر به ارائه حفاظت اضافه بار برای آن نیست و بنابراین اتصال آن به موتور DC یک راهکار اصولی و کامل محسوب نمیشود.
در نهایت، با جمعبندی این اطلاعات، میتوانیم به یک نتیجهگیری روشن برسیم.
——————————————————————————–
کلید حرارتی-مغناطیسی TeSys GV2P04 یک قطعه تخصصی و دقیق است که با ارائه حفاظت قابل اطمینان حرارتی (در برابر اضافه بار) و مغناطیسی (در برابر اتصال کوتاه)، واقعاً نقش یک بادیگارد هوشمند و همیشه بیدار را برای موتور شما ایفا میکند. قابلیت تنظیم جریان، کیفیت ساخت بالا و استانداردهای معتبر، آن را به گزینهای ایدهآل برای افزایش ایمنی و طول عمر موتورهای کوچک تبدیل میکند. درک عملکرد قطعاتی مانند GV2P04، گامی کلیدی در مسیر تبدیل شدن به یک متخصص و ساخت سیستمهای الکتریکی ایمن و کارآمد است.
