| پارامتر | مقدار فنی |
| رنج تنظیم جریان | 0.10 … 0.16 A |
| جریان تریپ مغناطیسی | 2.4 A |
| ولتاژ عملیاتی نامی | 690 V AC |
| تعداد پل | 3 پل (3P) |
| دوام مکانیکی | 100,000 سیکل |
13,887,000 تومان

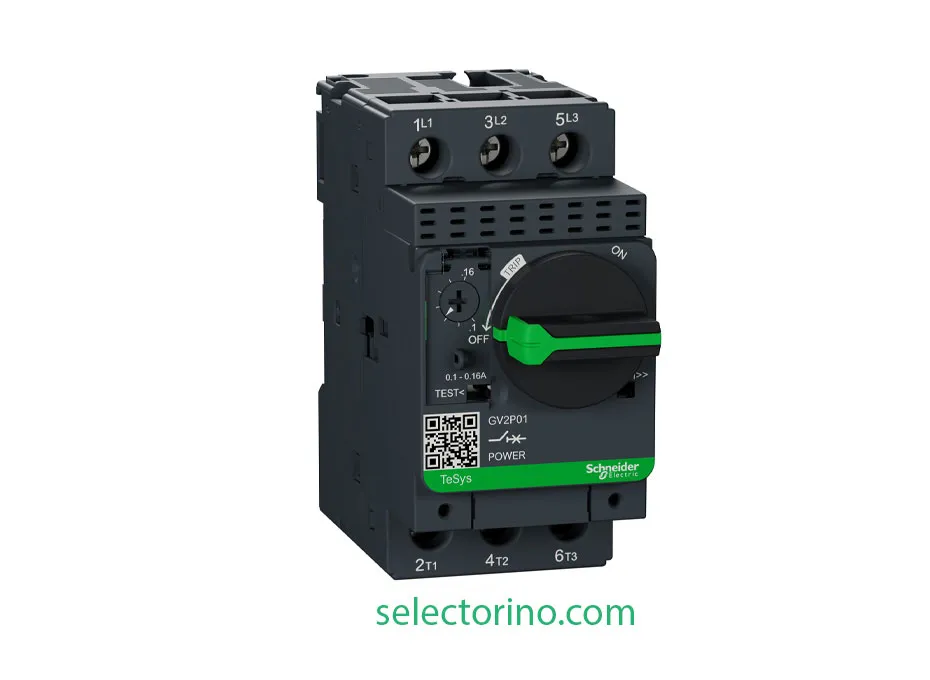

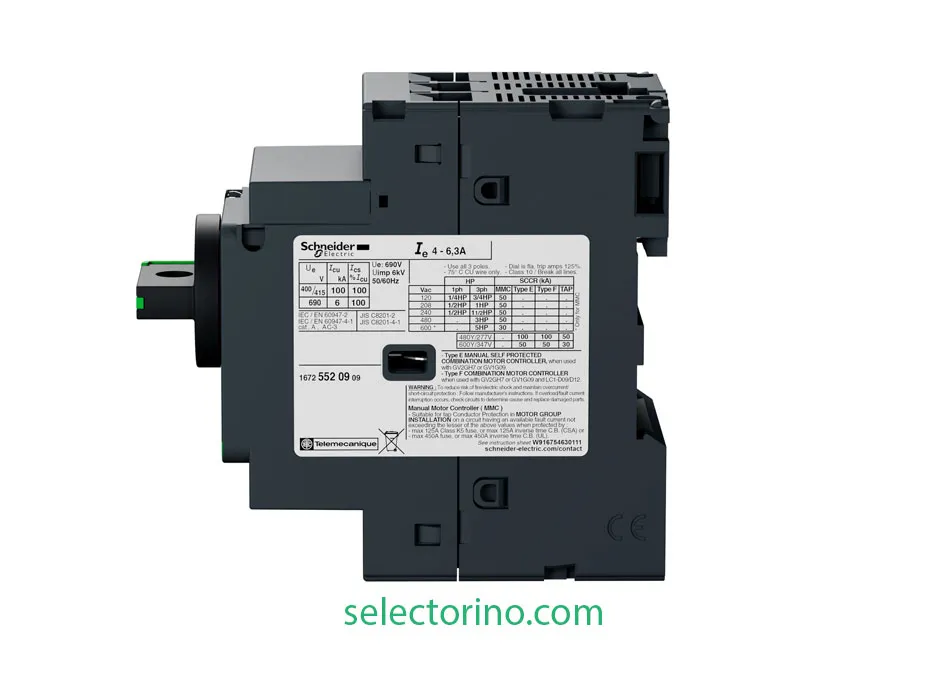

کلید محافظ موتور (MPCB) مدل GV2P01 یکی از دقیقترین تجهیزات حفاظتی سری TeSys Deca شرکت اشنایدر الکتریک است. این کلید با مکانیزم قطع حرارتی-مغناطیسی، وظیفه حفاظت از موتورهای الکتریکی با توان بسیار پایین را در برابر اضافه بار و اتصال کوتاه بر عهده دارد.
دقت بالا در رنج پایین: این کلید با محدوده تنظیمی 0.10 تا 0.16 آمپر، گزینهای ایدهآل برای حفاظت حساسترین مصرفکنندههای تکفاز و سهفاز است.
کنترل با دسته گردان: برخلاف سری ME که دکمهای است، مدل GV2P01 دارای دسته چرخشی است که وضعیت قطع (OFF)، وصل (ON) و تریپ (Trip) را به وضوح نشان میدهد و امکان قفل کردن با پدلاک را فراهم میکند.
قدرت قطع بالا: این کلید مطابق با استاندارد IEC 60947-2 طراحی شده و در بسیاری از ولتاژها دارای قدرت قطع 100kA است (Icu).

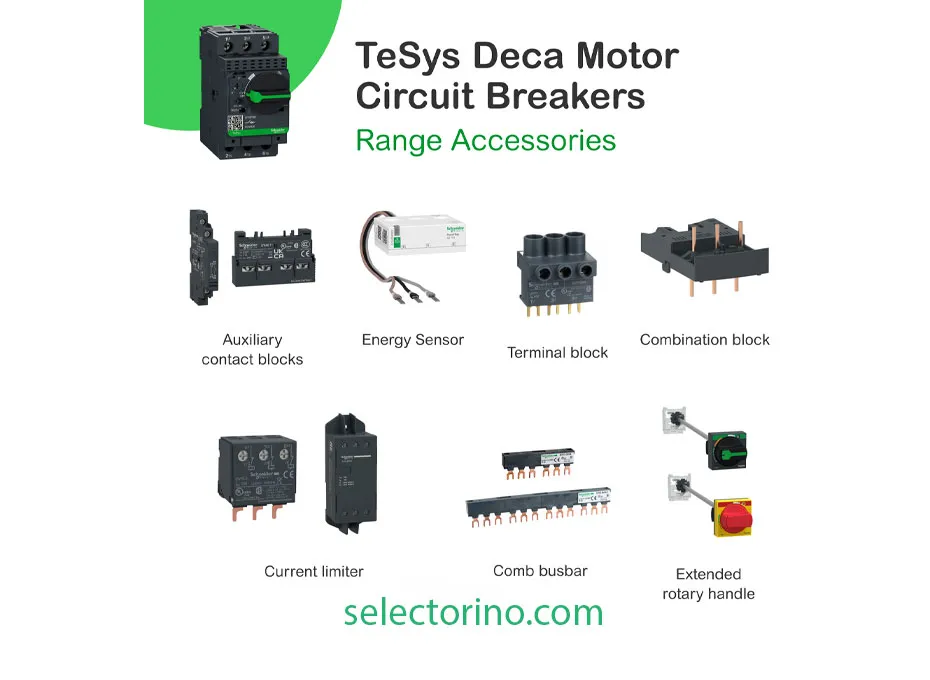

سازگاری کامل: این کلید کاملاً با کنتاکت کمکی GVAD0110 (که پیشتر بررسی شد) سازگار است و در سمت چپ آن نصب میشود.

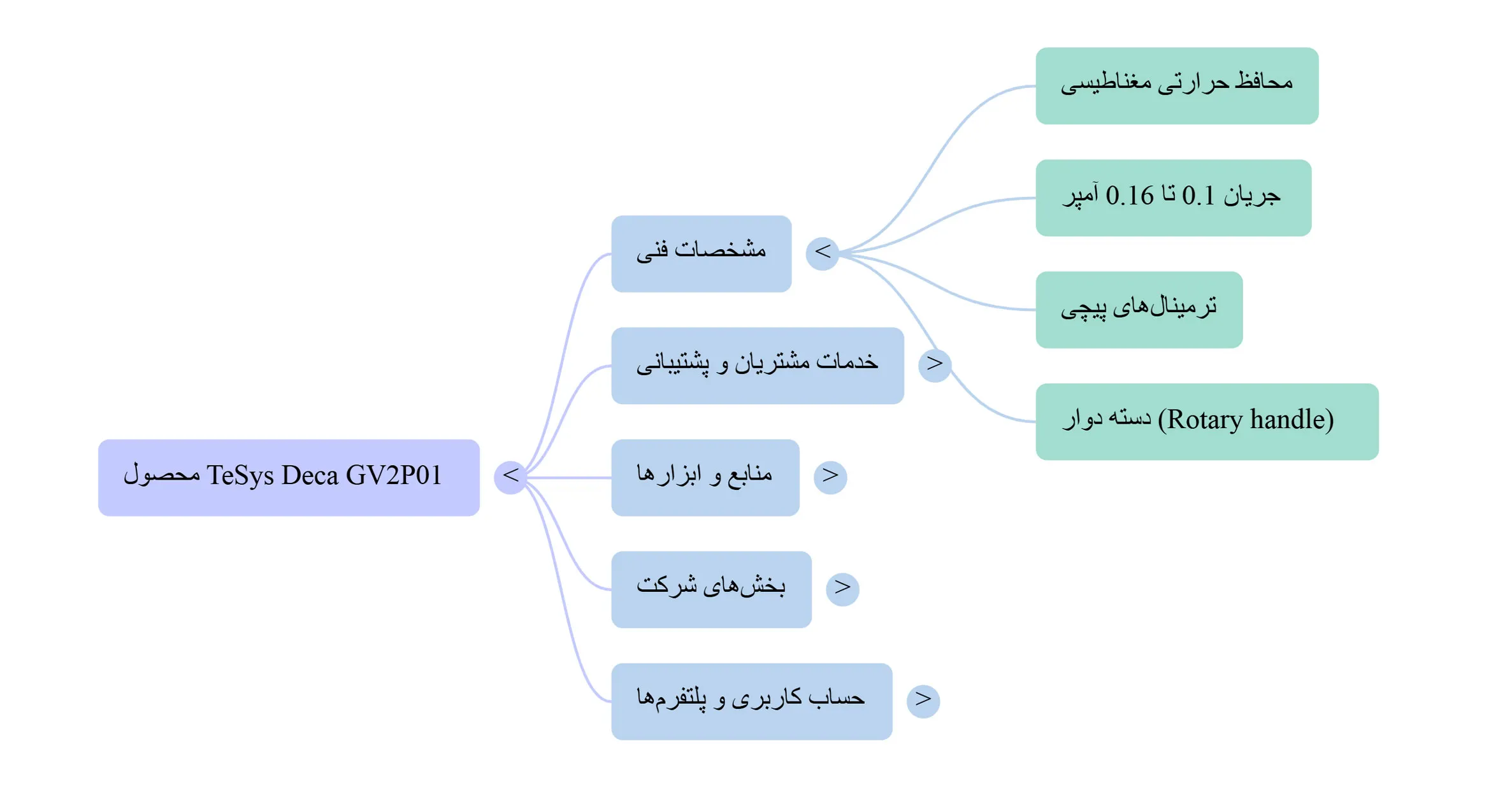

محدوده تنظیم جریان حرارتی (Ir): از ۰.۱۰ تا ۰.۱۶ آمپر. (این کلید برای موتورهای بسیار کوچک یا مدارهای کنترلی خاص طراحی شده است).
جریان قطع مغناطیسی: ۲.۴ آمپر. (جریانی که کلید در صورت اتصال کوتاه بلافاصله قطع میکند).
نوع کنترل: دارای دسته گردان (Rotary Handle) مشکی.
نوع ترمینال: اتصالات پیچی (Screw Clamp).
| پارامتر | مقدار فنی |
| رنج تنظیم جریان | 0.10 … 0.16 A |
| جریان تریپ مغناطیسی | 2.4 A |
| ولتاژ عملیاتی نامی | 690 V AC |
| تعداد پل | 3 پل (3P) |
| دوام مکانیکی | 100,000 سیکل |
حفاظت از الکتروپمپهای بسیار کوچک.
استفاده در مدارات فرمان و کنترل که نیاز به حفاظت مغناطیسی دقیق دارند.
نصب در تابلوهای برق صنایع غذایی، دارویی و بستهبندی.
برای اتصال کنتاکت کمکی GVAD0110 به کلید حرارتی GV2P01 و استفاده از آن در مدار فرمان، باید به منطق عملکردی ترمینالهای آن توجه کنید. این اتصال به شما اجازه میدهد تا وضعیت کلید و وقوع خطا را به تجهیزاتی مثل PLC یا چراغهای سیگنال گزارش دهید.
در ادامه، نقشه و نحوه سیمکشی این تجهیز را بررسی میکنیم:
این بلوک کنتاکت که در سمت چپ کلید نصب میشود، دارای ۴ ترمینال است که به دو بخش مجزا تقسیم میشوند:
این کنتاکت از نوع NC (Normally Closed) است که با لیبل Fault مشخص شده است.
نحوه عملکرد: در حالت عادی بسته است. تنها زمانی باز میشود که کلید حرارتی به دلیل اضافه بار (Overload) یا اتصال کوتاه (Short Circuit) تریپ کند.
نحوه سیمکشی: میتوانید یک سیم از فاز فرمان به ترمینال ۹۷ بیاورید و از ترمینال ۹۸ به یک چراغ سیگنال قرمز یا ورودی دیجیتال PLC متصل کنید تا در صورت بروز خطا، هشدار فعال شود.
این کنتاکت از نوع NO (Normally Open) است و وضعیت باز یا بسته بودن دستی کلید را گزارش میدهد.
نحوه عملکرد: وقتی کلید GV2P01 را به صورت دستی روشن (ON) میکنید، این کنتاکت بسته میشود. با خاموش کردن دستی (OFF) یا تریپ کردن کلید، این کنتاکت باز میشود.
نحوه سیمکشی: فاز فرمان را به ترمینال ۰۵ متصل کرده و از ترمینال ۰۶ به یک چراغ سیگنال سبز متصل کنید تا وضعیت “آماده به کار” بودن موتور را نمایش دهد.
برق را قطع کنید: اطمینان حاصل کنید که کلید حرارتی تحت بار نیست.
برداشتن درپوش: در سمت چپ کلید GV2P01، یک درپوش پلاستیکی کوچک وجود دارد که محل قرارگیری دندههای مکانیکی کنتاکت است؛ آن را بردارید.
جایگذاری: کنتاکت GVAD0110 را به صورت کشویی در شیار سمت چپ قرار دهید و کمی فشار دهید تا صدای “کلیک” شنیده شود.
سیمبندی: سیمهای مدار فرمان (معمولاً با نمره ۱ یا ۱.۵) را طبق نقشه زیر به ترمینالهای پیچی متصل کنید.
| شماره ترمینال | نوع کنتاکت | کاربرد پیشنهادی |
| 97 – 98 | NC (Fault) | اتصال به آژیر یا سیگنال خطا (Trip) |
| 05 – 06 | NO (Aux) | مانیتورینگ وضعیت روشن/خاموش (Run/Stop) |
نکته فنی: توجه داشته باشید که کلید GV2P01 به دلیل داشتن رنج جریانی بسیار پایین (0.10 تا 0.16 آمپر)، معمولاً برای حفاظت از بارهای حساس یا ترانسفورماتورهای کوچک استفاده میشود. لذا دقت در سیمکشی صحیح کنتاکت خطا برای جلوگیری از سوختن تجهیزات حساس بسیار ضروری است.
اگرچه در گزارش قبلی اشاره شد که سری GV2P در برخی رنجها منسوخ شده، اما مدلهای خاص مانند GV2P01 به دلیل ویژگیهای متمایز دسته گردان و رنجهای جریانی خاص، همچنان در خط تولید TeSys Deca اشنایدر (مدلهای ۲۰۲۴ به بعد) جایگاه ویژهای دارند.
