| مشخصه | مقدار |
|---|---|
| جریان نامی (In) | 1000 آمپر |
| ولتاژ کاری (Ue) | 690 ولت AC |
| قدرت قطع (Icu) در 415V | 50kA |
| ولتاژ عایقی (Ui) | 800 ولت |
| ولتاژ ضربهای (Uimp) | 8 کیلوولت |
| طول عمر مکانیکی | 10,000 سیکل |
| طول عمر الکتریکی | تا 6000 سیکل (بسته به ولتاژ) |
| درجه حفاظت | IP40 |
| ابعاد (عرض×ارتفاع×عمق) | 210×327×147 میلیمتر |
| وزن خالص | 14 کیلوگرم |
226,470,000 تومان
کد کالا: C100N320FM
کد قدیم: 33472S5

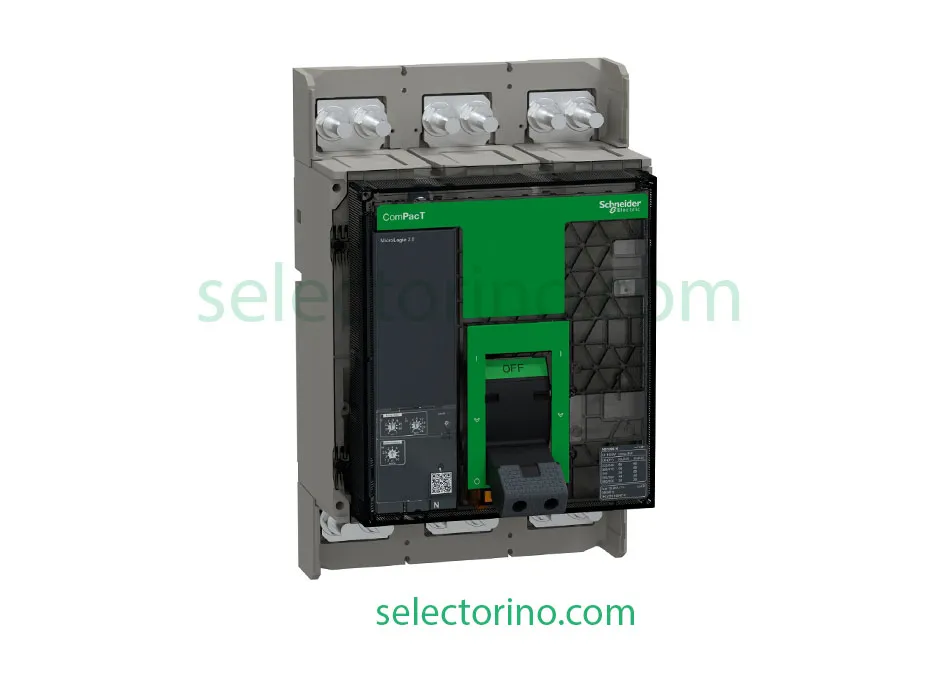

کلید اتوماتیک اشنایدر سری ComPacT NS1000N یکی از بهترین گزینهها برای حفاظت مدارهای توزیع برق در محیطهای صنعتی است. این کلید با ظرفیت 1000 آمپر و قدرت قطع 50kA در ولتاژ 415 ولت AC، مناسب برای پروژههای سنگین، تابلوهای برق فشار ضعیف و سیستمهای صنعتی میباشد.
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| جریان نامی (In) | 1000 آمپر در دمای 50 درجه سانتیگراد |
| ولتاژ کاری (Ue) | 690 ولت AC (50/60 هرتز) |
| تعداد پل | 3 پل (3P) |
| نوع شبکه | AC |
| ظرفیت قطع (Icu) | 50kA در 380/415V AC |
| کد ظرفیت قطع | N (معادل 50kA در 415V AC) |
| ظرفیت قطع سرویس (Ics) | برابر با Icu (50kA در 415V AC) |
| ظرفیت تحمل جریان کوتاه مدت (Icw) | 19.2kA به مدت 1 ثانیه مطابق IEC 60947-2 |
| ولتاژ عایقی نامی (Ui) | 800 ولت AC |
| ولتاژ ضربهای نامی (Uimp) | 8kV |
| واحد تریپ (Trip Unit) | MicroLogic 2.0، نوع الکترونیکی، حفاظت LI |
| نوع نصب | ثابت (Fixed) |
| نحوه عملکرد | دستی (منوآل) |
| درجه حفاظت (IP) | IP40 مطابق IEC 60529 |
| درجه مقاومت مکانیکی (IK) | IK07 مطابق EN 50102 |

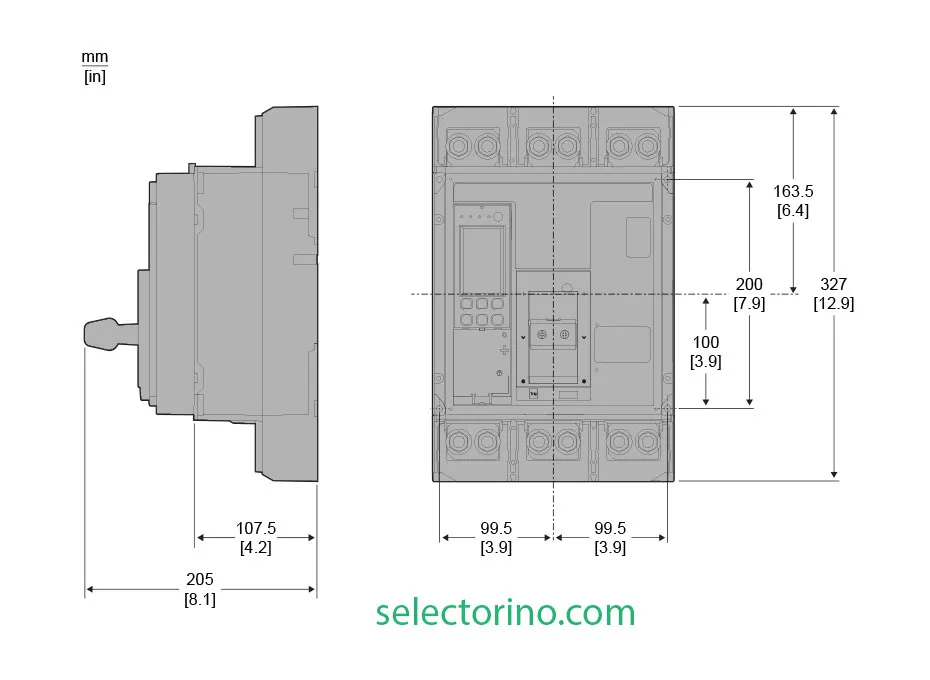

| ابعاد (عرض × ارتفاع × عمق) | 210 × 327 × 147 میلیمتر |
| وزن خالص | 14 کیلوگرم |
| مقاومت مکانیکی | 10,000 سیکل |
| مقاومت الکتریکی | تا 6,000 سیکل (بسته به ولتاژ) |
| دماي کاری مجاز | -25 تا +70 درجه سانتیگراد |
| ارتفاع مجاز نصب بدون کاهش توان | تا 2000 متر |
| ترکینگ حفاظت حرارتی (Ir) | قابل تنظیم در بازه 0.4 تا 1 برابر جریان نامی |
| تاخیر حفاظت طولانی (tr) | قابل تنظیم از 0.5 تا 600 ثانیه (بسته به سطح جریان) |
| حفاظت لحظهای (Ii) | قابل تنظیم بین 1.5 تا 10 برابر جریان نامی |
| اتصال بالا/پایین | از جلو (Front) |
| فاصله بین فازها (Pitch) | 70 میلیمتر |
| ترمینال کمکی | 1 باز / بسته (1 NO/NC) |
| نشانگرهای LED | 4 LED قرمز (خطا) و 1 LED زرد (اضافهبار) |
| مصرف توان در حالت کاری | 22 وات |
| محافظت زمین (Earth leakage) | ندارد |
| حفاظت منطقهای (ZSI) | ندارد |
| مطابقت با استانداردها | IEC 60947-2 |
| گواهینامهها | IECEE CB Scheme |
