| شناسه محصول |
مدل |

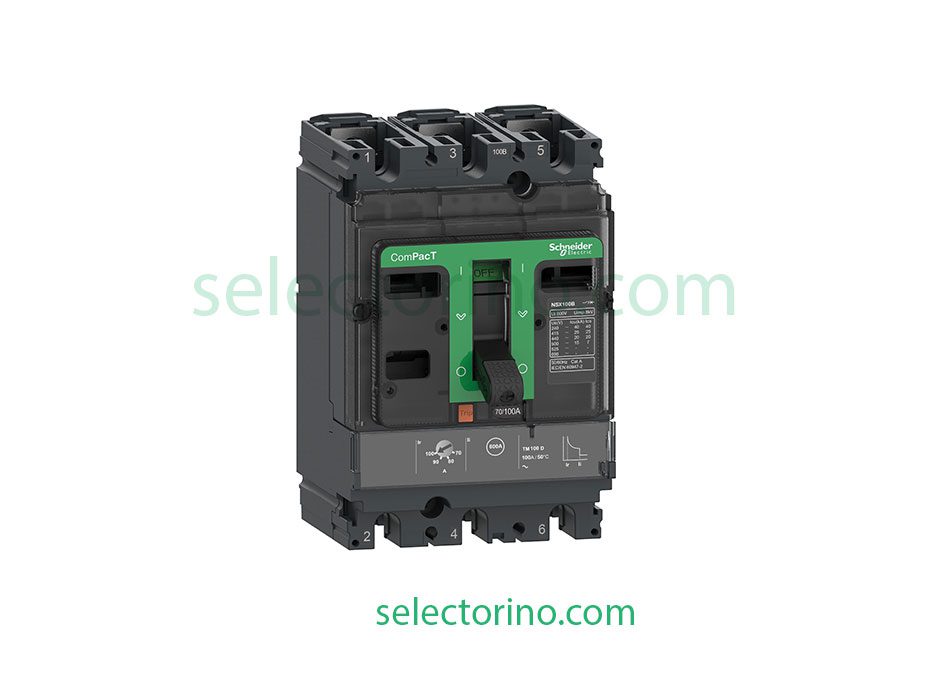

C10B3TM016C |
|
سری/فریم |
ComPacT NSX (NSX100B) |
|
نوع تجهیز |
MCCB (کلید اتوماتیک قالبی)، کاربرد: توزیع (Distribution) |
| قطبها |
تعداد پل |
3P |
|
پلهای حفاظتشده |
3D |
| جریان و تنظیمات |
جریان نامی (In) |
16 A در 50 °C (پسوند C ⇒ کالیبراسیون در 50 °C) |
|
تنظیم حرارتی (Ir) |
0.7…1×In ⇒ 11.2–16 A (قابل تنظیم) |
|
تأخیر حرارتی (tr) |
120…400 s در 1.5×Ir / 15 s در 6×Ir |
|
قطع مغناطیسی (Ii) |
ثابت، 190 A |
| ولتاژها |
ولتاژ کاری (Ue) |
تا 690 VAC، 50/60 Hz |
|
ولتاژ عایقی (Ui) |
800 VAC |
|
تحمل ضربه (Uimp) |
8 kV |
| توان قطع |
Icu (نهایی) |
25 kA @ 380/415 VAC · 40 kA @ 220/240 VAC · 20 kA @ 440 VAC · 15 kA @ 500 VAC |
|
Ics (سرویس) |
25 kA @ 380/415 VAC · 40 kA @ 220/240 VAC · 20 kA @ 440 VAC · 7 kA @ 500 VAC |
| واحد حفاظتی |
نوع تریپ |
TMD (حرارتی–مغناطیسی)، حفاظت LI |
|
نشتی زمین |
ندارد (Earth-leakage: بدون) |
| ایزولاسیون/رده |
قابلیت ایزولاسیون |
دارد (مطابق EN/IEC 60947-2) |
|
رده کاربرد |
Category A |
| نصب و اتصالات |
نوع نصب |
ثابت (Fixed) |
|
تکیهگاه نصب |
Backplate |
|
جهت نصب |
افقی و عمودی |
|
ورودی/خروجی هادی |
از جلو (Front) |
| ابعاد و وزن |
عرض × ارتفاع × عمق |
105 × 161 × 86 mm |
|
وزن خالص |
≈ 2.05 kg |
| دوام |
دوام مکانیکی |
50,000 سیکل |
|
دوام الکتریکی |
50,000 سیکل @ 440 V (In/2) · 30,000 سیکل @ 440 V (In) · 20,000 سیکل @ 690 V (In/2) · 10,000 سیکل @ 690 V (In) |
| محیطی و ایمنی |
دمای کار |
–25…+70 °C (ذخیرهسازی: –50…+85 °C) |
|
رطوبت کاری |
0…95% |
|
ارتفاع نصب |
۰…۲۰۰۰ m بدون درریتینگ (بالاتر با درریتینگ) |
|
درجه حفاظت/ضربه |
IP40 (جلو پنل) / IK07 |
|
کلاس عایقی / آلودگی |
Class II / درجه آلودگی 3 (IEC 60664-1) |
| استاندارد و گواهی |
استاندارد |
EN/IEC 60947-2 |
|
گواهیها |
CCC، EAC، Marine |
| انرژی و پایداری |
اتلاف توان هر پل |
≈ 2.92 W |
|
اسلات اکسسوری |
5 شیار برای تجهیزات کمکی |
|
پایداری |
Green Premium، انطباق با RoHS/REACh |
