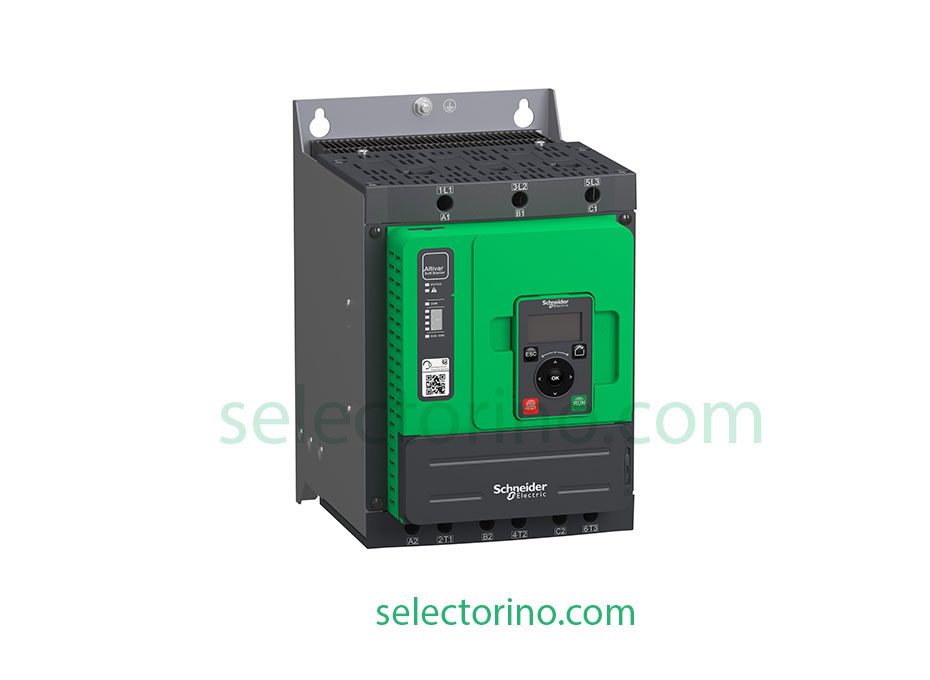

سافت استارتر  45KW اشنایدر الکتریک ATS480D88Y Schneider Electric

سافت استارترهای اشنایدر الکتریک، مانند مدل ATS 480 D88 Y 45 kW، برای کنترل نرم راه اندازی و توقف موتورهای الکتریکی در کاربردهای صنعتی طراحی شده اند. این راهنما اطلاعات جامعی درباره این دستگاه، ویژگی ها، نصب، تنظیمات، و عیب یابی ارائه میدهد.

۱. مشخصات فنی و کاربردها

• توان نامی: 45 کیلووات (متناسب با موتورهای ۳ فاز تا ۴۵ کیلووات).
• ولتاژ ورودی: معمولاً ۳×380-480V AC (بسته به مدل).
• جریان نامی: حدود ۸۸ آمپر (مطابق با مدل D88).
• انکودر: IP20 (نیاز به نصب در تابلو برق ایزوله).
• کاربردها:
  • پمپ های آب و صنعتی.
  • فنها، کمپرسورها، و سیستم های انتقال مواد (کانوایرها).
  • کاهش جریان راه اندازی و استرس مکانیکی در موتورها.

۲. ویژگیه ای کلیدی

• کنترل نرم شتاب (Ramp-Up) و توقف (Ramp-Down): کاهش ضربه های مکانیکی و الکتریکی.
• حفاظتهای پیشرفته:
  • اضافه بار (Overload)، اتصال کوتاه، عدم تعادل فازها.
  • تشخیص اضافه دمای موتور (Motor Thermal Protection).
• ارتباطات: پشتیبانی از پروتکل های Modbus RTU، CANopen، و Ethernet (بسته به تنظیمات).
• صفحه نمایشگر LED/ال سی دی: تنظیم پارامترها و مانیتورینگ وضعیت.
• حالتهای کاری:
  • ByPass: پس از راه اندازی، برق مستقیماً به موتور متصل میشود.
  • مستمر (Continuous): کنترل ولتاژ در طول کارکرد موتور.

۳. مراحل نصب

۱. انتخاب محل نصب:

• در محیط خشک و خنک با تهویه مناسب.
• فاصله از منابع لرزش یا گرما.

۲. اتصال قدرت:

• اتصال ورودی (L1, L2, L3) به منبع برق ۳ فاز.
• اتصال خروجی (T1, T2, T3) به موتور.
• اتصال زمین (PE) برای ایمنی.

۳. اتصال سیگنالهای کنترلی:

• ترمینالهای دیجیتال (Start/Stop، Reset).
• ترمینالهای آنالوگ (ورودی/خروجی ۴-۲۰mA یا ۰-۱۰V).

۴. تنظیم پارامترهای اولیه:

• ولتاژ و جریان نامی موتور.
• زمان شتاب (Ramp Time) و روش توقف (Coast Stop یا Soft Stop).

۴. تنظیمات پارامترها (با استفاده از پنل یا نرم افزار SoMove)

• پارامترهای ضروری:
  • P305: جریان نامی موتور (به آمپر).
  • P306: زمان شتاب (معمولاً ۵–۳۰ ثانیه).
  • P307: زمان توقف (برای Soft Stop).
  • P310: حالت کنترل (ولتاژ/گشتاور).
• تنظیمات پیشرفته:
  • محدودیت جریان راهاندازی (Current Limit).
  • تنظیمات ارتباطی (آدرس Modbus، نرخ انتقال).

۵. عیبیابی رایج

۶. نکات نگهداری

• بازرسی دورهای اتصالات و سیم کشی.
• تمیز کردن گرد و غبار از heatsink و فن.
• بهروزرسانی firmware با نرمافزار SoMove.
• تست عملکرد حفاظت ها (مثلاً با شبیه سازی اضافه بار).

۷. مزایای ATS 480 نسبت به راه انداز مستقیم (DOL)

• کاهش جریان راهاندازی تا ۳۰۰٪ (بهجای ۶۰۰–۸۰۰٪ در DOL).
• افزایش عمر مفید موتور و کاهش استهلاک مکانیکی.
• صرفه جویی انرژی در برخی کاربردها (مثل پمپها).

۸. منابع و پشتیبانی

• دفترچه راهنمای رسمی: ابتدای صفحه
• نرمافزار SoMove: برای کانفیگ و مانیتورینگ.
• پشتیبانی فنی اشنایدر: تماس با ما .

نکته نهایی: قبل از نصب، حتماً از قطع بودن برق مطمئن شوید و از تجهیزات حفاظت فردی (PPE) استفاده کنید. برای تنظیمات پیچیده، از متخصصین برق صنعتی کمک بگیرید.
