| مشخصه | مقدار | واحد | توضیحات |
|---|---|---|---|
| برند | Schneider Electric | برند معتبر و شناخته شده در صنعت برق | |
| مدل | A9R50240 | مدل خاص محصول | |
| نوع محصول | محافظ جان (RCCB) | دستگاه حفاظتی در برابر نشتی جریان | |
| تعداد پل | تک فاز (2P) | مناسب برای مدارهای تک فاز | |
| جریان نامی | 40 | آمپر | حداکثر جریان قابل عبور مداوم |
| حساسیت به جریان نشتی | 30 | میلیآمپر | جریان نشتی که باعث عمل کردن محافظ جان میشود |
| قدرت قطع | 6 | کیلوآمپر | توانایی قطع جریان در هنگام اتصال کوتاه |
| ولتاژ کاری | 220-240 | ولت AC | ولتاژ نامی شبکه |
| نوع نصب | روی ریل DIN | نصب آسان بر روی ریل استاندارد | |
| دمای کاری | -5 تا 40 | درجه سانتیگراد | محدوده دمای کاری مناسب |
| استانداردها | IEC/EN 61009 | مطابق با استانداردهای بینالمللی |

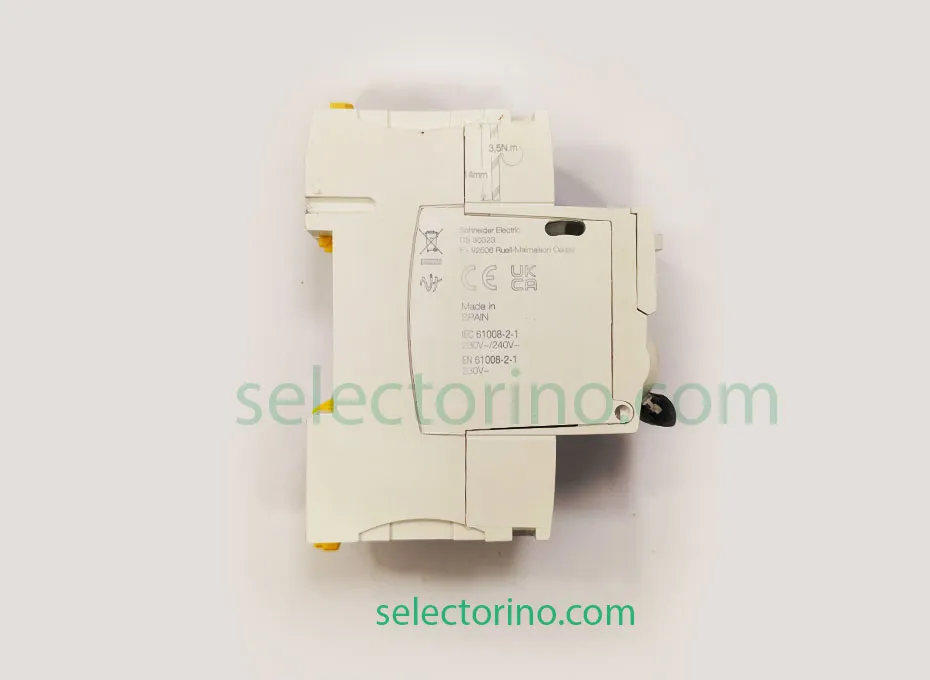

دیتاشیت محافظ جان تکفاز 40 آمپر A9R50240 Schneider
6,353,160 تومان
محافظ جان تک فاز 40 آمپر A9R50240 یک دستگاه الکتریکی ایمنی است که برای حفاظت از افراد و تجهیزات در برابر برق گرفتگی طراحی شده است. این دستگاه با تشخیص جریان های نشتی به زمین، به سرعت مدار را قطع می کند و از بروز حوادث ناگوار جلوگیری می کند.
محافظ جان 40 آمپر اشنایدر مدل Acti9 iID K یک کلید نشتی جریان حرفهای و استاندارد است که برای حفاظت افراد و تجهیزات در برابر برقگرفتگی مستقیم و غیرمستقیم طراحی شده است. این RCCB با حساسیت 30 میلیآمپر و کلاس حفاظتی AC Type، امنیت کامل شبکه را تضمین میکند و در برابر خطر آتشسوزی ناشی از نشتی جریان عملکردی بسیار مطمئن دارد.
| عنوان ویژگی | توضیحات |
|---|---|
| برند | Schneider Electric |
| سری محصول | Acti9 iID K |
| نوع محصول | کلید محافظ جان (RCCB) |
| کد دستگاه | iID K |
| تعداد پل (Poles) | 2P (فاز + نول) |
| جریان نامی (In) | 40 آمپر |
| حساسیت نشتی جریان (IΔn) | 30 میلیآمپر |
| کلاس حفاظتی نشتی | Type AC |
| نوع عملکرد نشتی | لحظهای (Instantaneous) |
| محافظتها | برقگرفتگی مستقیم و غیرمستقیم – جلوگیری از آتشسوزی |
| نوع شبکه | AC |
| ولتاژ کاری (Ue) | 220–240V AC |
| فرکانس کاری | 50/60Hz |
| ولتاژ عایقی (Ui) | 440V AC |
| ولتاژ ضربهای (Uimp) | 4kV |
| ظرفیت قطع و وصل (Im/Idm) | 500 آمپر |
| جریان اتصال کوتاه شرطی (Inc) | 4.5kA (GL63) / 6kA (K60 , C60) |
| مقاومت موج صاعقه | 250A (استاندارد 8/20µs) |
| تکنولوژی تریپینگ | مستقل از ولتاژ |
| دوام مکانیکی | 5000 سیکل |
| دوام الکتریکی | 2000 سیکل |
| نوع نصب | ریل DIN – نصب کلیپی |
| عرض دستگاه | 4 ماژول (36mm) |
| ابعاد | 85×36×69 میلیمتر |
| وزن | 0.21 کیلوگرم |
| درجه حفاظت (IP) | IP20 – داخل تابلو IP40 |
| استانداردها | EN/IEC 61008-1 و EN/IEC 61008-2-1 |
| رنگ | سفید (RAL9003) |
| نوع ترمینالها | تونلی (Rigid: 1–35 mm² / Flexible: 1–25 mm²) |
| طول لختکردن سیم | 16 میلیمتر |
| گشتاور بستن پیچ | 3.5 نیوتنمتر |
| دمای عملکرد | 5- تا 60 درجه سانتیگراد |
| دمای نگهداری | 40- تا 85- درجه سانتیگراد |
| امکان قفلگذاری | پشتیبانی از تجهیزات Padlocking |
| بستهبندی تکی | ارتفاع 4cm – طول 10cm – وزن 208g |
| بستهبندی ۶ عددی | وزن 1.343kg |
| بستهبندی ۵۴ عددی | وزن 12.358kg |
| گارانتی | 18 ماه |
این مدل با ویژگیهایی مانند ظرفیت قطع 4.5 تا 6 کیلوآمپر، دوام مکانیکی ۵۰۰۰ سیکل، نصب آسان روی ریل DIN و ترمینالهای مقاوم، گزینهای ایدهآل برای تابلوهای برق ساختمانهای مسکونی، اداری، تجاری و پروژههای تاسیساتی است.
طراحی ماژولار ۴ واحدی، بدنه مقاوم با رنگ سفید RAL9003، درجه حفاظت IP40 داخل تابلو و کیفیت ساخت بالای Schneider Electric باعث شده این محافظجان یکی از پرفروشترین گزینهها در بازار تجهیزات حفاظتی باشد.
| ویژگی | محافظ جان | فیوز |
| عملکرد اصلی | حفاظت در برابر نشتی جریان به زمین | حفاظت در برابر اضافه بار و اتصال کوتاه |
| مکانیسم عمل | تشخیص اختلاف جریان ورودی و خروجی | ذوب شدن هادی در اثر جریان زیاد |
| سرعت عمل | بسیار سریع | نسبتاً کند |
| قابلیت بازیابی | قابل بازیابی (با فشار دادن دکمه تست) | غیر قابل بازیابی (پس از عمل باید تعویض شود) |
برای نصب و استفاده از محافظ جان، بهتر است از کارشناسان مجرب سلکتورینو کمک بگیرید.
