در مهندسی برق صنعتی و سیستمهای توزیع انرژی الکتریکی، حفاظت از تجهیزات و سیمکشیها در برابر خطاهای رایج جریان، اهمیت حیاتی دارد. کلید مینیاتوری اشنایدر (Schneider Miniature Circuit Breaker) یا به اختصار MCB، یکی از معتبرترین تجهیزات حفاظتی در سراسر جهان است. این تجهیز با ترکیب دو مکانیزم بیمتال (حفاظت حرارتی در برابر اضافهبار) و بوبین مغناطیسی (حفاظت در برابر اتصال کوتاه)، پایداری و ایمنی شبکه برق ساختمانها و تاسیسات صنعتی را تضمین میکند.
در این مقاله تخصصی از سلکتورینو، به بررسی دقیق منحنیهای عملکرد تریپ، آموزش محاسبات سایز کابل، ارائه جداول فنی سریهای مختلف (مانند Acti9 و Easy9) و راهنمای نصب و عیبیابی این قطعه حیاتی میپردازیم.

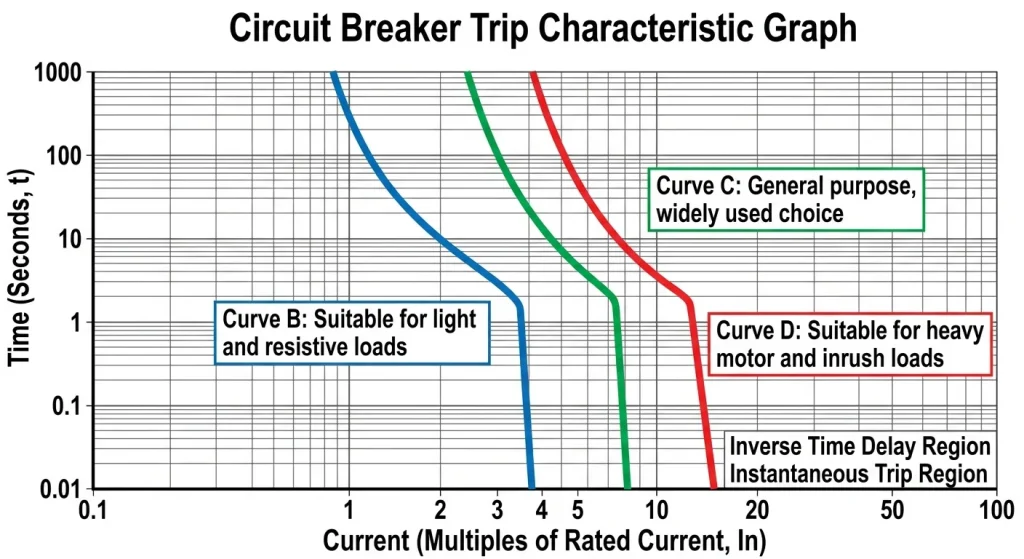

انتخاب اشتباه تیپ فیوز مینیاتوری میتواند منجر به تریپهای کاذب (قطع بدون دلیل واقعی) یا عدم قطع به موقع در زمان خطا شود. کلیدهای مینیاتوری بر اساس ضریبی از جریان نامی (InI_n) در زمان اتصال کوتاه، به دستههای زیر تقسیم میشوند:
برای درک ساده و کاربردی نحوه انتخاب سایز کابل و کلید مینیاتوری، بهترین روش استفاده از یک قانون طلایی و یک مثال ملموس است. به عنوان فردی که در زمینه تجهیزات برق صنعتی و فروش کابل و مینیاتوری فعالیت دارید، میتوانید این مفهوم را به راحتی با این سه گام برای مشتریان یا تکنسینها توضیح دهید.
قانون طلایی: «کابل باید همیشه قویتر از کلید باشد!» هدف اصلی کلید مینیاتوری، محافظت از کابل در برابر سوختن و آتشسوزی است.
بنابراین، تحمل کابل باید همیشه بیشتر از ظرفیت کلید باشد تا در صورت بروز مشکل، کلید برق را قطع کند، پیش از آنکه کابل داغ شود و آسیب ببیند. این قانون در مهندسی به این شکل نوشته میشود: 𝐼 𝐿 𝑜 𝑎 𝑑 ≤ 𝐼 𝑀 𝐶 𝐵 ≤ 𝐼 𝐶 𝑎 𝑏 𝑙 𝑒 I Load ≤I MCB ≤I Cable (جریان مصرفی دستگاه ≤ ≤ آمپر کلید مینیاتوری ≤ ≤ توان تحمل کابل)
مراحل محاسبه به زبان ساده (در ۳ گام) گام اول: مصرف دستگاه چقدر است؟
( 𝐼 𝐿 𝑜 𝑎 𝑑 I Load ) ابتدا باید بدانید دستگاهی که میخواهید برای آن کابل و کلید بکشید، در حالت عادی چند آمپر برق مصرف میکند.
مثال: فرض کنید یک موتور یا هیتر صنعتی دارید که در حالت عادی 12 آمپر جریان میکشد.
گام دوم: انتخاب کلید مینیاتوری ( 𝐼 𝑀 𝐶 𝐵 I MCB ) کلید مینیاتوری باید کمی بزرگتر از مصرف عادی دستگاه باشد تا در حین کارکرد طبیعی، بیدلیل قطع نکند.
اما نباید خیلی هم بزرگ باشد، چون در این صورت متوجه خطر نمیشود. مثال: برای دستگاهی که 12 آمپر مصرف دارد، نزدیکترین کلید مینیاتوری استاندارد در بازار (مثلاً از برندهای اشنایدر یا پارس فانال)، کلید 16 آمپر است.
گام سوم: انتخاب سایز کابل ( 𝐼 𝐶 𝑎 𝑏 𝑙 𝑒 I Cable ) حالا به مهمترین بخش میرسیم؛ کابلی که انتخاب میکنید باید بتواند جریانی بیشتر از آمپر کلید مینیاتوری را با خیال راحت از خود عبور دهد. مثال: چون کلید ما 16 آمپر است، کابل ما باید حداقل بتواند مثلاً 20 آمپر را تحمل کند. بر اساس جداول استاندارد، یک کابل مسی با مقطع 2.5 میلیمتر مربع (در شرایط معمولی و مسافت کوتاه) میتواند حدود 20 آمپر را تحمل کند.
پس کابل 2.5 مناسب است.
چرا این ترتیب اینقدر مهم است؟ (یک سناریوی فرضی) فرض کنید به جای کابل ضخیم، از یک کابل ضعیف (مثلاً مقطع 1 1 که فقط 10 آمپر تحمل دارد) برای همان کلید 16 آمپری استفاده کردهاید.
اگر دستگاه به مشکل بخورد و شروع کند به کشیدن 14 14 آمپر برق: کابل ضعیف شما به شدت داغ میشود و روکش آن شروع به ذوب شدن میکند (چون فقط تحمل 10 آمپر را داشت). اما کلید مینیاتوری شما چون 16 آمپری است، با خود میگوید: “جریان که هنوز به 16 نرسیده، پس همه چیز امن است!” و مدار را قطع نمیکند.
نتیجه: کابل آتش میگیرد در حالی که کلید مینیاتوری اصلاً عمل نکرده است! به همین دلیل است که همیشه کابل (مثلاً با تحمل 20 آمپر) باید پشت سدِ کلید مینیاتوری (مثلاً 16 آمپر) قرار بگیرد.
یک نکته تجربی برای شرایط صنعتی در تاسیسات صنعتی و کارخانجات، کابلها معمولاً در محیطهای گرم (مثل تابستانهای گرم، یا عبور از کنار کورهها) یا در کنار دهها کابل دیگر داخل سینی کابل قرار میگیرند.
گرما باعث میشود تحمل کابل افت کند. بنابراین، اگر کلید شما 32 آمپر است، فقط به عدد روی کاغذ کابل اکتفا نکنید و برای اطمینان و جلوگیری از افت ولتاژ، کابل را یک سایز ضخیمتر (مثلاً مقطع 6 میلیمتر مربع به جای 4 ) در نظر بگیرید تا حاشیه امنیت کامل حفظ شود.

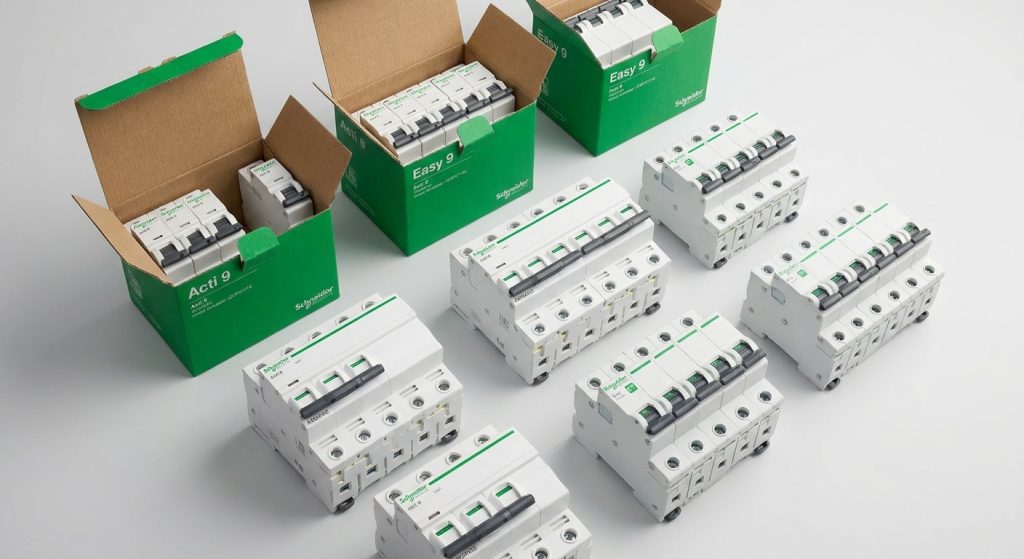

در پروژههای صنعتی و طراحی تابلو برق، انطباق تجهیزات حفاظتی با استانداردهای بینالمللی الزامی است. جدول زیر پارامترهای اساسی کلیدهای مینیاتوری اشنایدر را مقایسه میکند:
| پارامتر فنی | سری صنعتی Acti9 (iC60N) | سری ساختمانی Easy9 | استاندارد مرجع |
|---|---|---|---|
| استانداردهای مرجع | IEC/EN 60947-2 & IEC/EN 60898-1 | IEC/EN 60898-1 | – |
| تعداد پلها (P) | 1P, 2P, 3P, 4P | 1P, 2P, 3P, 4P | – |
| جریان نامی (InI_n) | 0.5A تا 63A | 6A تا 63A | – |
| منحنیهای عملکرد | B, C, D | B, C | – |
| قدرت قطع اتصال کوتاه (IcuI_{cu}) | تا 10 kA (در 400V AC) | 6 kA (در 400V AC) | IEC 60947-2 |
| ولتاژ عایق نامی (UiU_i) | 500 V AC | 500 V AC | IEC 60947-2 |
| ولتاژ ضربه نامی (UimpU_{imp}) | 6 kV | 4 kV | IEC 60947-2 |
| درجه حفاظت بدنه (IP) | IP20 (IP40 درون تابلو) | IP20 | IEC 60529 |
| دوام مکانیکی (قطع و وصل) | 20,000 سیکل | 10,000 سیکل | – |
| دوام الکتریکی (تحت بار نامی) | 10,000 سیکل | 4,000 سیکل | – |
نصب کلید مینیاتوری اشنایدر باید مطابق با استانداردهای نظام مهندسی (مبحث ۱۳) انجام شود.
۱. تفاوت اصلی بین مینیاتوری اشنایدر اصلی و تقلبی در چیست؟
نسخههای اصلی دارای حک لیزری دقیق روی بدنه، پلاستیک غیرقابل اشتعال (پلیآمید مقاوم به حرارت)، وزن استاندارد و ترمینالهایی با آلیاژ مس مرغوب هستند. خرید از مراجع تخصصی صنعتی مانند سلکتورینو ریسک کالای تقلبی را به صفر میرساند.
۲. آیا میتوان از کلید مینیاتوری AC اشنایدر در مدارهای DC استفاده کرد؟
خیر. استفاده از کلیدهای AC در مدارهای DC به دلیل عدم توانایی در خاموش کردن قوس الکتریکی مجاز نیست. برای مدارهای DC حتماً باید از سریهای تخصصی مانند Acti9 C60H-DC استفاده شود.
۳. قدرت قطع ۶ کیلوآمپر با ۱۰ کیلوآمپر چه تفاوتی دارد؟
قدرت قطع، حداکثر جریان اتصال کوتاهی است که کلید میتواند بدون جوش خوردن کنتاکتها قطع کند. در نزدیکی ترانسفورماتورها به دلیل امپدانس پایین شبکه، نیاز به قدرت قطع بالا (10kA) است؛ اما برای انشعابات خانگی قدرت قطع 6kA کفایت میکند.
